德標球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,德標球閥售前、售中、售后專業服務。

  產品名稱: 德標球閥   產品型號: Q41F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: 浮動式,固定式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-300
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

德標球閥,德標法蘭球閥適用介質 石油化工,水,氣 壓力范圍 1.6-40(Mpa) 適用溫度 100-250(℃) 主體材料 不銹鋼,碳鋼 工作介質:適用于水、煤氣、油品、氨等腐蝕性等介質 全通徑流量 對焊端按ANSI16。

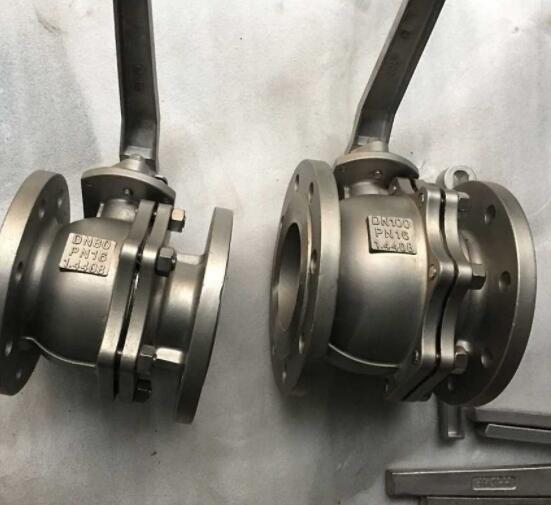

德標球閥實物圖

Q41F德標球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。德標球閥具有小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力小、直通的流道。德標球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣過氧化氫、甲烷和乙烯等。

產品標準

設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266

產品特點

閥桿帶有防靜電設置 Ante-Static Devices For Ball-Stem-Body
閥桿帶有防脫出裝置設計 Blow-out Proof stem
鋼球球槽上有泄壓孔設計 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安裝執行器平臺設計
Built in ISO 5211 Bracket Mount For Easy Automation

主要材料表

名稱 材質
       ANSI/JIS/DIN ANSI/JIS/DIN ANSI/JIS/DIN
閥體 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619
閥蓋 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619
SUS316  SUS304
六角螺母 A194-8
彈性墊片 SUS304
密封圈 PTFE/VITON
閥座 PTFE/RPTFE/PPL
閥桿 SUS316  SUS304
O型圈 FKM(VITON)
止推墊 PTFE/RPTFE
填料 PTFE/GRAFOIL
蝶簧 SUS304
閥桿螺母 A194-8
填料壓蓋 SUS304
手柄 SUS201
定位桿 SUS304
內六角圓柱頭螺釘 SUS304
六角螺母 A194-8
雙頭螺栓 A193-B8

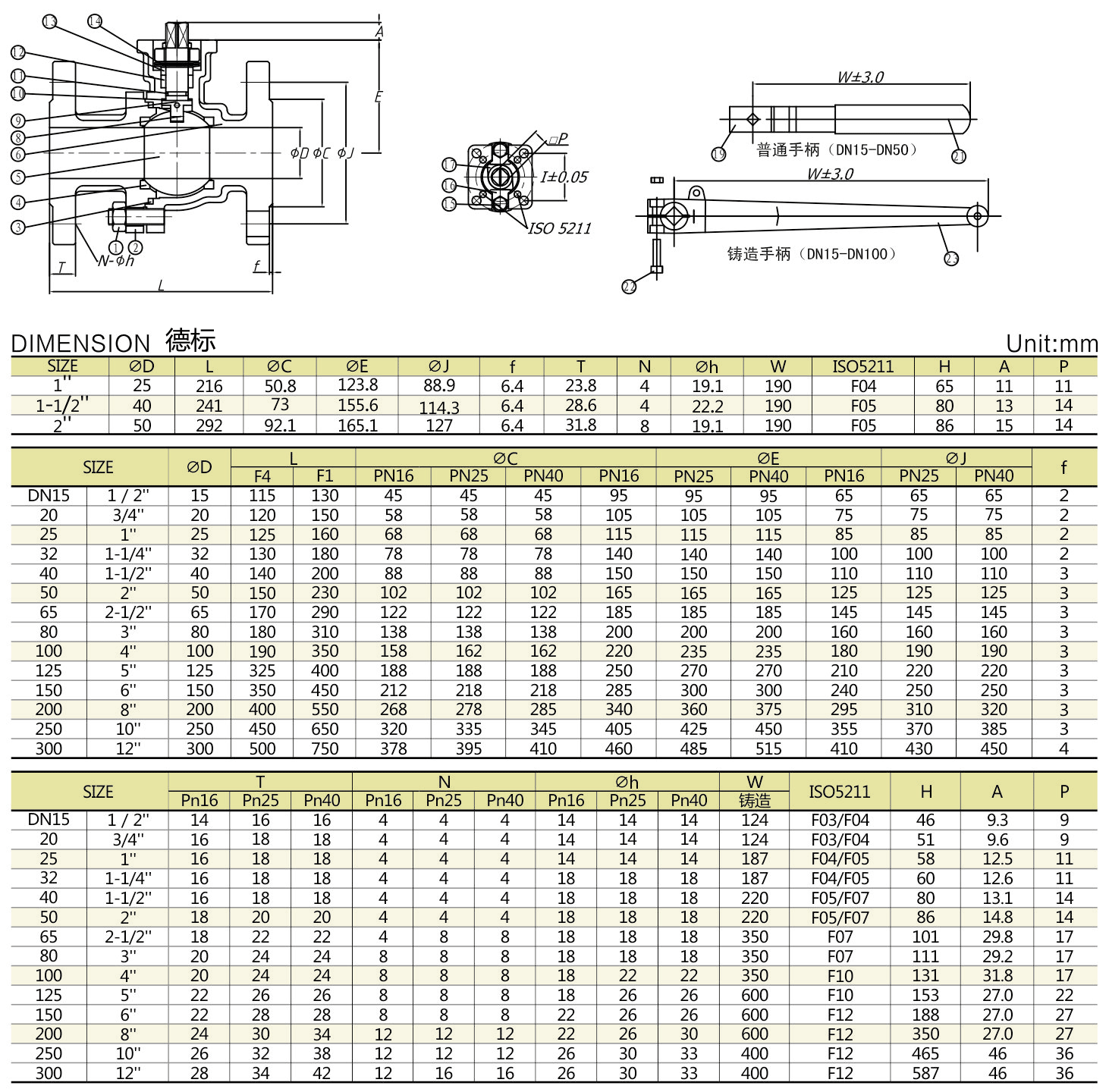

德標球閥,德標法蘭球閥參數尺寸圖:




售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:日標球閥 更多相關產品:鑄鐵球閥
