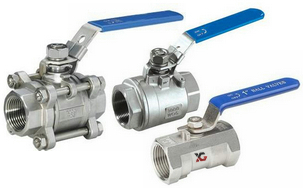

內螺紋球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,內螺紋球閥售前、售中、售后專業服務。

  產品名稱: 內螺紋球閥   產品型號: Q11F
  驅動方式: 手動,氣動,電動   連接形式: 螺紋
  結構形式: 直通式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN10-DN100
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

Q11F內螺紋球閥PN16~PN63適用于工作溫度 -29~180℃(密封圈為聚四氟)或 -29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品用途與性能規范:
       1、Q11F內螺紋球閥廣泛適用于食品、環保、冶金、石油化工等管路系統中,具有調節管路流量及截流等功能。
       2、該閥根據閥體、密封材料的不同可適用于工作溫度-30~380℃的蒸汽、石油或一般腐蝕性流體介質管路上,作為控制介質的啟閉機構。

 產品特征

公稱壓力 適用介質 適用穩定范圍 螺紋類型
1.6-6.4MPa 水、油、氣及某些腐蝕性液體(W。O。G) -20~232℃~350℃ G。NPT。BSPT。BSP。DI259/2999

主要技術參數

公稱通徑 DN(mm) 6~100mm
公稱壓力 PN(MPa) 2.5 4.0 6.4
試驗壓力 強度試驗壓力 3.8 6.0 9.6
密封試驗壓力 3.0 4.8 7.6
低壓氣密封試驗壓力 0.6 0.6 0.6
適用介質 水、蒸汽、油品、酸類腐蝕性等。
適用溫度 < 150℃(PTFE) < 300℃(PLL)

主要零件材料

NO 零件名稱 PART NAME 材料(MATERIAL)
1 閥體 Body CF8M CF8 WCB
2 閥蓋 Cap CF8M CF8 WCB
3 閥座 Seat RPTFE
4 Ball SS304 SS316
5 密封墊 Seal Gasket PTFE
6 閥桿密封 Stem Seal PTFE
7 閥桿 Stem SS316
8 閥桿填料 Stem Packing PTFE
9 填料壓蓋 Packing gland SS304
10 彈性墊圈 Spring washer SS301
11 手柄 Handle SS304
12 螺母 Stem Nut SS304

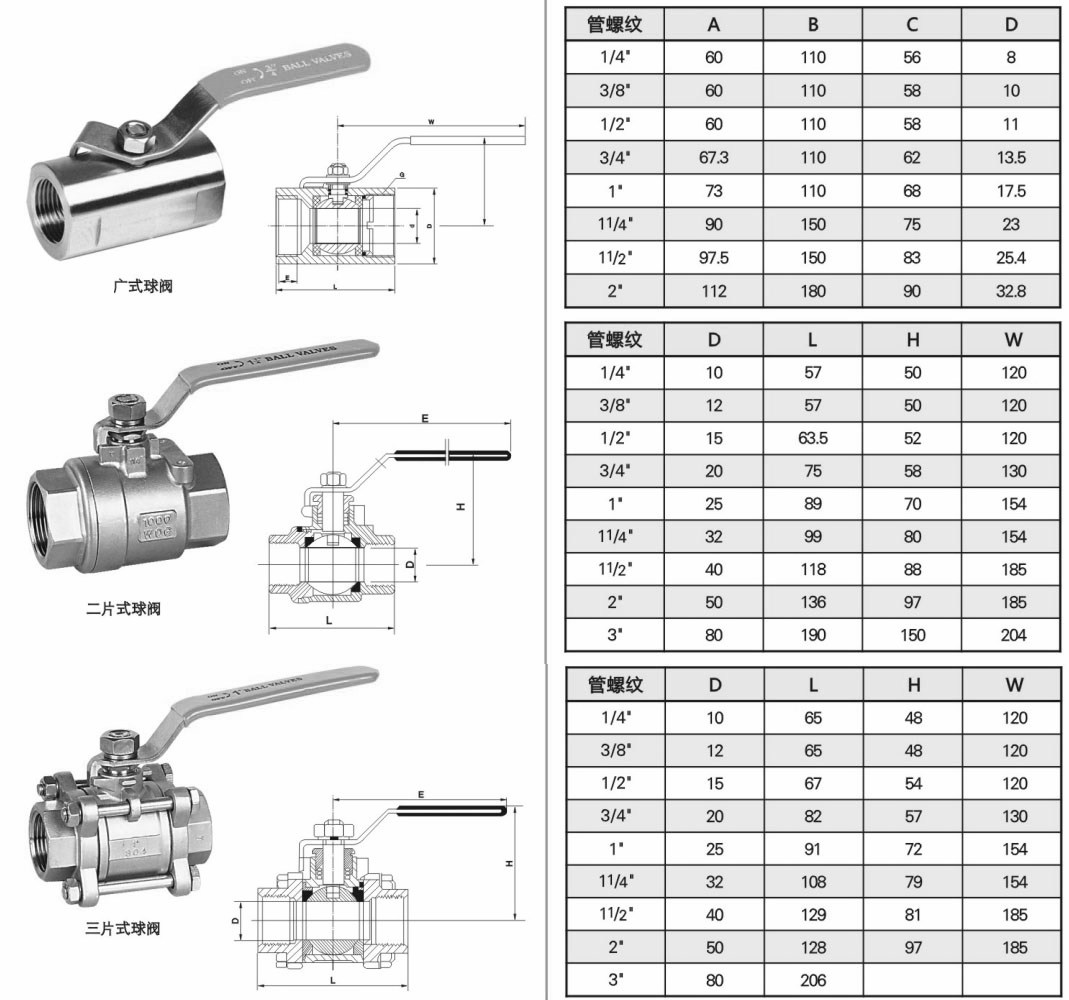

內螺紋球閥產品主要連接及外形尺寸:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
