不銹鋼高壓球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,不銹鋼高壓球閥售前、售中、售后專業服務。

  產品名稱: 不銹鋼高壓球閥   產品型號: Q41/Q11/Q61
  驅動方式: 手動,電動,氣動   連接形式: 螺紋,法蘭,焊接
  結構形式: 直通式/固定式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-42MPa   公稱通徑: DN6-200
  常用材質: 碳鋼,鍛鋼,哈氏合金鋼HC276等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

(1)不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構,密封力設計合理,啟閉靈活,密封可靠。

(2)高壓球閥根據用戶的需要,可設計成適用于含固體顆粒、料漿等介質的結構耐高溫度的結構。

(3)高壓球閥采用下裝式閥捍,設置倒密封結構,能確保填料處可靠密封。壓力:1.6-MPa-32.0MPa

設計規范:設計和制造按ASME B16.34;

閥門結構長度按ASME B16.10;

法蘭尺寸按ASME B16.5。

參考標準:

API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》;

API 598-2009《閥門的檢查我和試驗》 ;

ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》;

ASTM A193/A-2001b《高溫用合金鋼和不銹鋼栓接材料》;

API Q1-2007《質量綱要規范》;

NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》;

API 607  《閥門火燒試驗》等。

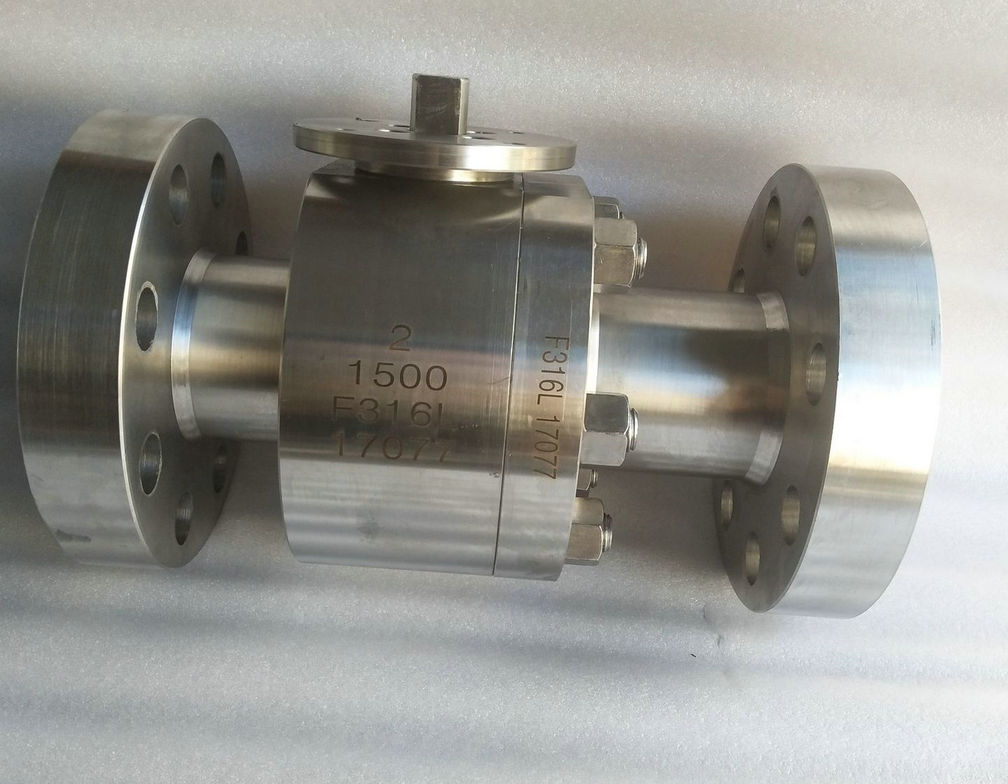

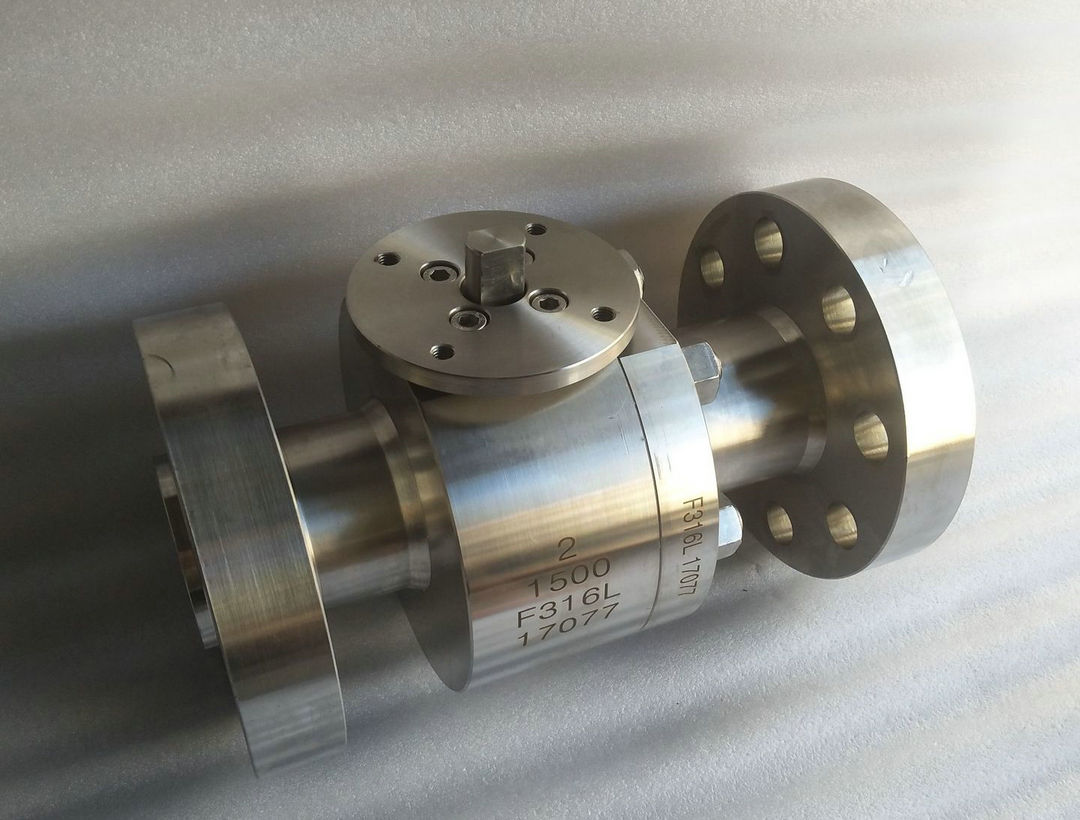

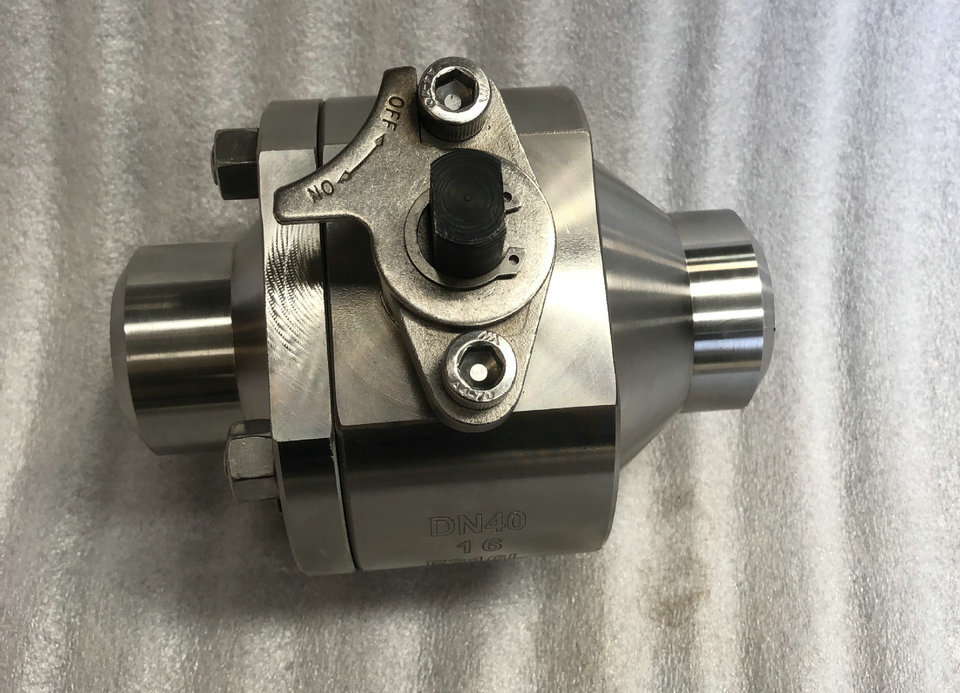

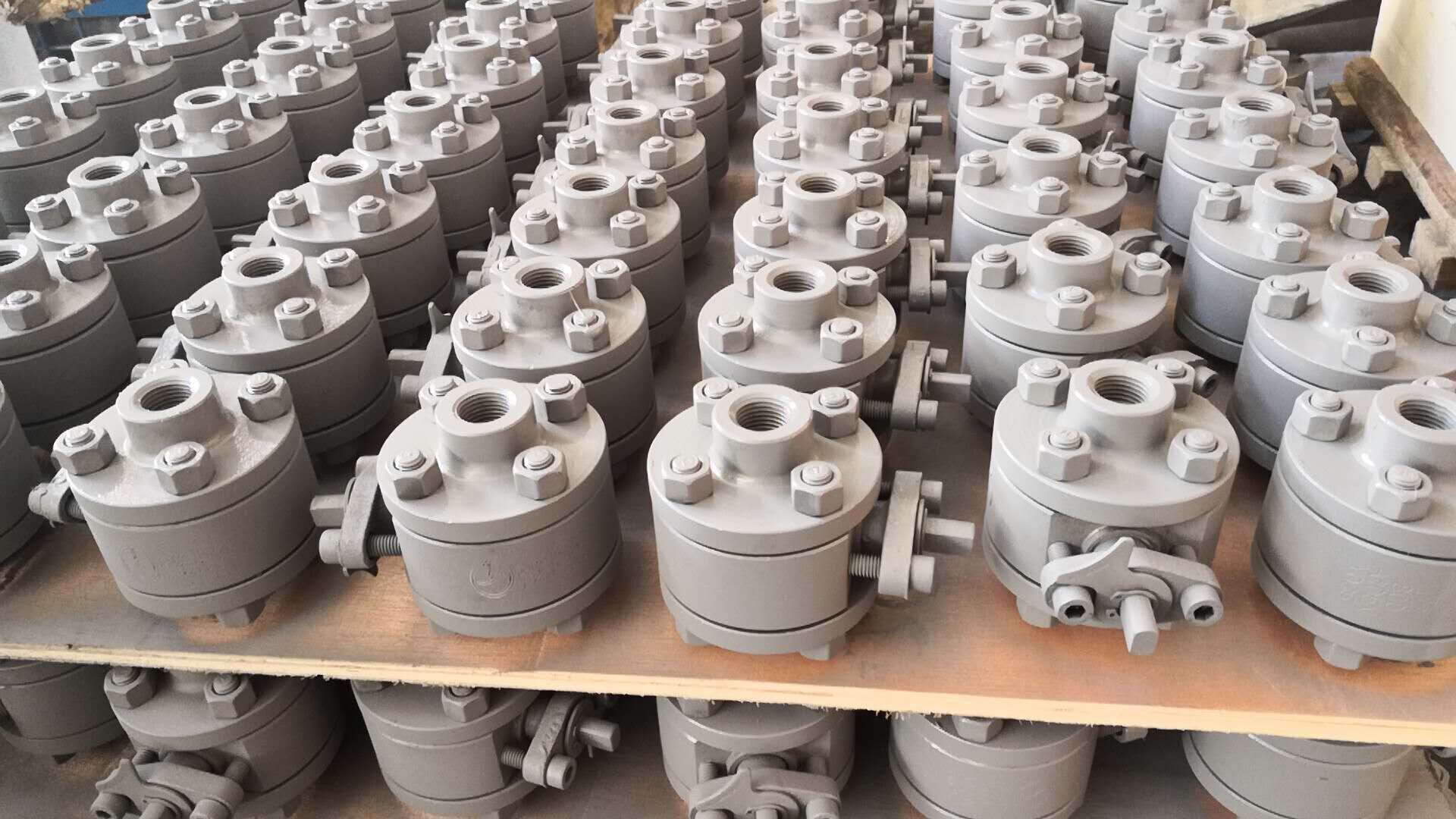

不銹鋼高壓球閥實物圖

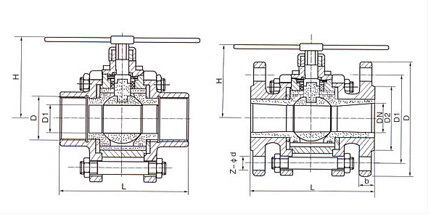

(內螺紋/對焊/承插焊)不銹鋼高壓球閥主要外形尺寸和連接尺寸:

公稱通徑

尺寸

L

H

D

D1

10

90

76

32

3/8

15

90

76

32

1/2

20

100

81

38

3/4

25

115

92

45

1

32

130

114

55

11/4

40

150

125

65

11/2

50

170

144

75

2

注:對焊和承插式結構長度與內螺紋式長度相同

(法蘭)不銹鋼高壓球閥主要外表尺寸和連接尺寸:



公稱通徑

尺寸

L

d1

L1

D

D1

D2

b

Z-Φd

H

mm

in

全通徑FP

縮徑RP

全通徑FP

縮徑RP

全通徑FP

縮徑RP

QA41

QA341

QA641

QA941

15

1/2″

130

-

15

-

-

-

95

65

45

14

4-14

62

-

200

-

20

3/4″

140

-

20

-

-

-

105

75

55

14

4-14

68

-

204

-

25

1″

150

-

25

-

-

-

115

85

65

14

4-14

75

-

215

360

32

11/4″

165

-

32

-

-

-

135

100

78

16

4-14

85

-

240

390

40

11/2″

182

-

40



-

-

145

110

85

16

4-18

95

-

264

395

50

2″

200

-

50

-

-

-

160

125

100

16

4-18

110

-

360

472

65

21/2″

220

-

65

-

-

-

180

145

120

18

4-18

130

-

379

530

80

3″

250

283

80

65

-

-

195

160

135

20

4-18

155

-

452

580

100

4″

280

305

100

80

-

-

215

180

155

20

8-18

180

320

479

630

125

5″

320

381

125

100

-

-

245

210

185

22

8-18

250

380

646

710

150

6″

360

403

150

125

-

-

280

240

210

24

8-23

275

400

666

670

200

8″

400

419

200

150

-

-

335

295

265

26

12-23

330

450

615

825

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:高壓球閥 更多相關產品:高溫球閥
