四通球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,四通球閥售前、售中、售后專業服務。

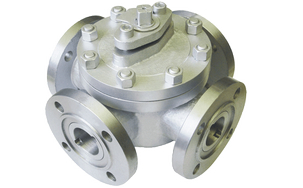

  產品名稱: 四通球閥   產品型號: Q46F
  驅動方式: 手動,渦輪,電動,氣動   連接形式: 法蘭
  結構形式: X形   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN15-DN200
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

四通球閥,四通換向球閥實現正反供水切換,每轉90 ,供水方式切換一次,以前需四個閥門,供水時閥1、4 開啟,閥2、3關閉;反向供水時閥2、3開啟,閥1、4 關閉(圖一),現用一臺四通球閥,操作方便。
四通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統廣泛的應用,球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流,使介質按照預定的程序輸送到各個指定點。

【一】四通球閥,四通換向球閥產品應用范圍:

①產品廣泛應用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及各類工程配套管路.

執行標準

設計規范: GB/T12237 API 6D API 608 BS 5351
結構長度: GB/T 12221 ASME B16.10
法蘭連接: GB/T 9113 ASME B16.5
試驗與檢驗:GB/T 13927 API598 API6D

特點

1、針對電力系統冷卻器正反供水工藝過程設計,功能適用、可靠;
2、頂裝式固定球四面座閥芯結構密封性能好、耐沙粒磨損、使用壽命長;
3、電動、氣動操作(必要時可切換到手動操作);
4、四通球閥便于控制控制箱與閥門間以及與上位機之間有好的信息通道和操作介面:并可按工藝要求實現在一定時間間隔正反供水的自動切換。

性能規范

公稱壓力
PN

工作壓力
殼體試
驗壓力
氣密封
  試驗壓力
高壓密封
試驗壓力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
  C1aSSl50 2.0 3.0 0.6 2.2

主要零件材料

閥體\閥蓋 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
  ASTM WCB CF8 CF8M
球體  GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
  ASTM 420 304 316
閥桿 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
  ASTM 420 304 316
閥座
密封面
GB
聚四氟乙烯
對位聚苯 聚四氟乙烯 對位聚苯
聚四氟乙烯
對位聚苯
ASTM
填料 GB 柔性石墨 柔性石墨 柔性石墨
ASTM
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
  ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
  ASTM A1942H A194-8 A194-8

四通球閥,四通換向球閥尺寸圖:



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
