L型三通球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,L型三通球閥售前、售中、售后專業服務。

  產品名稱: L型三通球閥   產品型號: Q44F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭,螺紋
  結構形式: L型   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

L型三通球閥,Q44FL型三通球閥L型主要連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。產品特點:(1)、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性,設計實現了輕量化。(2)、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小。(3)、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

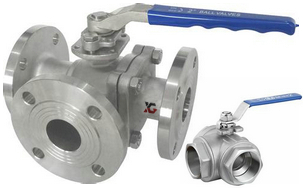

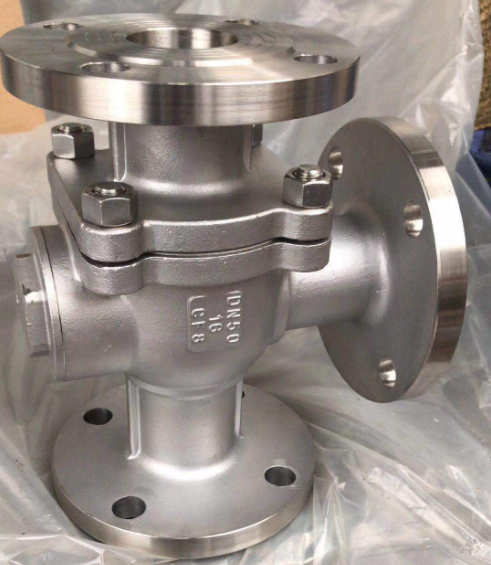

L型三通球閥實物圖片

主要性能參數:

型號

Q44F-16C

Q44F-25C

Q44F-40C

Q44F-16P

Q44F-25P

Q44F-40P

工作壓力(℃)

1.6

2.5

4.0

1.6

2.5

4.0

適用溫度(℃)

≤150

適用介質

水、蒸汽、油品等

弱腐蝕性介質

材料

閥體

碳素鋼鑄件

鉻鎳鈦不銹鋼鑄件

球體、閥桿

2Cr13

鉻鎳鈦不銹鋼

密封圈

增強聚四氟乙烯

填料

聚四氟乙烯

主要性能范圍:

公稱壓力
PN(MPa)

試驗壓力

殼體

高壓液密封

低壓液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度

-28~350℃

應用規范

連接法蘭

JB79-59 GB9113、
HG20592-97、 ANSI B16.5

檢驗試驗

JB/T 9092-99 、API598

主要零件材料:

零件名稱

材質

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯

PTFE、對位聚苯

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr13

A246-416

雙頭螺栓

35CrMoA

A193-B7

L型國標連接尺寸和外形 PN1.6MPa

型號

公稱通徑
DN(mm)

尺寸

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
    (P)
    (R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

150

440

220

280

240

210

24

3

8-23

319

600

200

550

260

335

295

265

26

3

12-23

380

1000

250

670

310

405

355

320

30

3

12-25

460

1400

300

720

370

460

410

375

30

3

12-25

520

1800

L型美標連接尺寸和外形 150Lb

公稱通徑 DN

尺寸

(in)

(mm)

L

D

D1

D2

b

f

Z-φd

H

LO

1/2

15

140

89

60.5

35

10

1.6

4-φ15

55

130

3/4

20

165

98

70

43

11

1.6

4-φ15

55

130

1

25

165

108

79.5

51

12

1.6

4-φ15

70

140

11/4

32

220

117

79

64

13

1.6

4-φ15

75

180

11/2

40

250

127

98.5

73

15

1.6

4-φ15

90

220

21/2

50

260

152

120.5

92

16

1.6

4-φ19

104

260

2

65

320

178

139.5

105

18

1.6

4-φ19

153

350

3

80

320

190

152.5

127

19

1.6

4-φ19

187

400

4

100

370

229

190.5

157

24

1.6

8-φ19

206

500

5

125

510

254

216

186

24

1.6

8-φ22

252

600

6

150

510

279

241.5

216

26

1.6

8-φ22

244

1000

8

200

580

373

298.5

270

29

1.6

8-φ22

283

1300

10

250

670

406

362

324

31

1.6

12-φ25

345

1600

12

300

720

483

432

381

32

1.6

12-φ25

420

2100

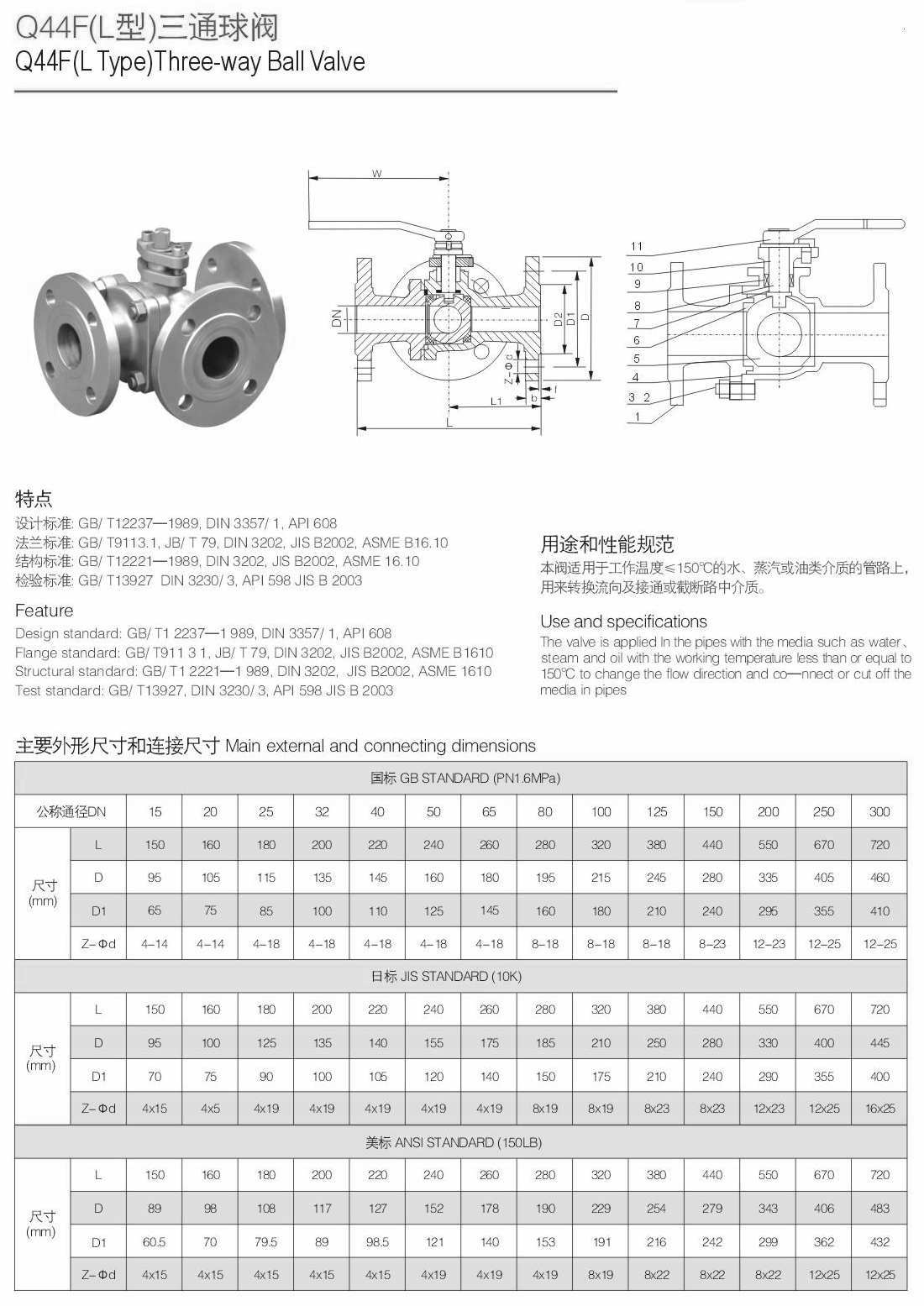

L型三通球閥尺寸圖:

購買本公司L型三通球閥請按以下指示進行安裝:

(1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。

(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。

(3)準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

(4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。

(5)本類閥應安裝在管道的水平方向或垂直方向。

(6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

(7)與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
