氣動球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動球閥售前、售中、售后專業服務。

  產品名稱: 氣動球閥   產品型號: Q641F
  驅動方式: 氣動,手動,渦輪   連接形式: 法蘭,螺紋,焊接,對夾
  結構形式: O型,V型   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-200
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動球閥,不銹鋼氣動球閥采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,有雙作用式和單作用式。

1、齒輪式雙活塞,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。

不銹鋼氣動球閥附件的選項
根據不同控制和要求可選擇下列附件:
切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構
不銹鋼氣動球閥執行標準

1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。

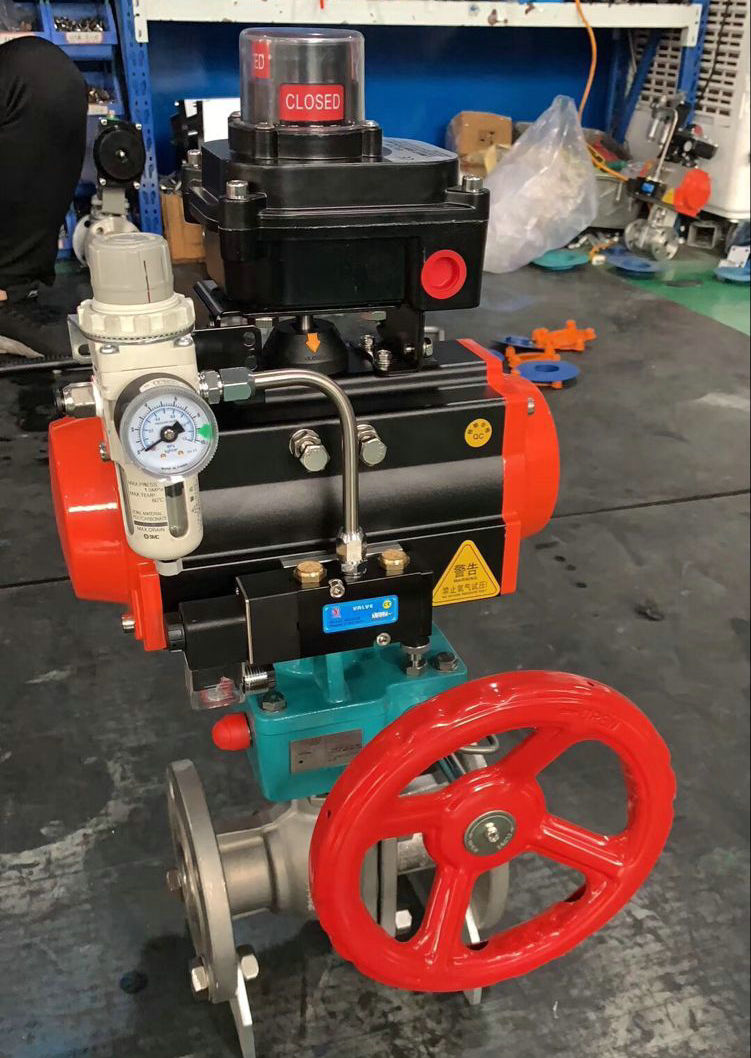

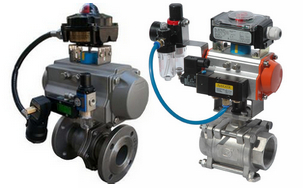

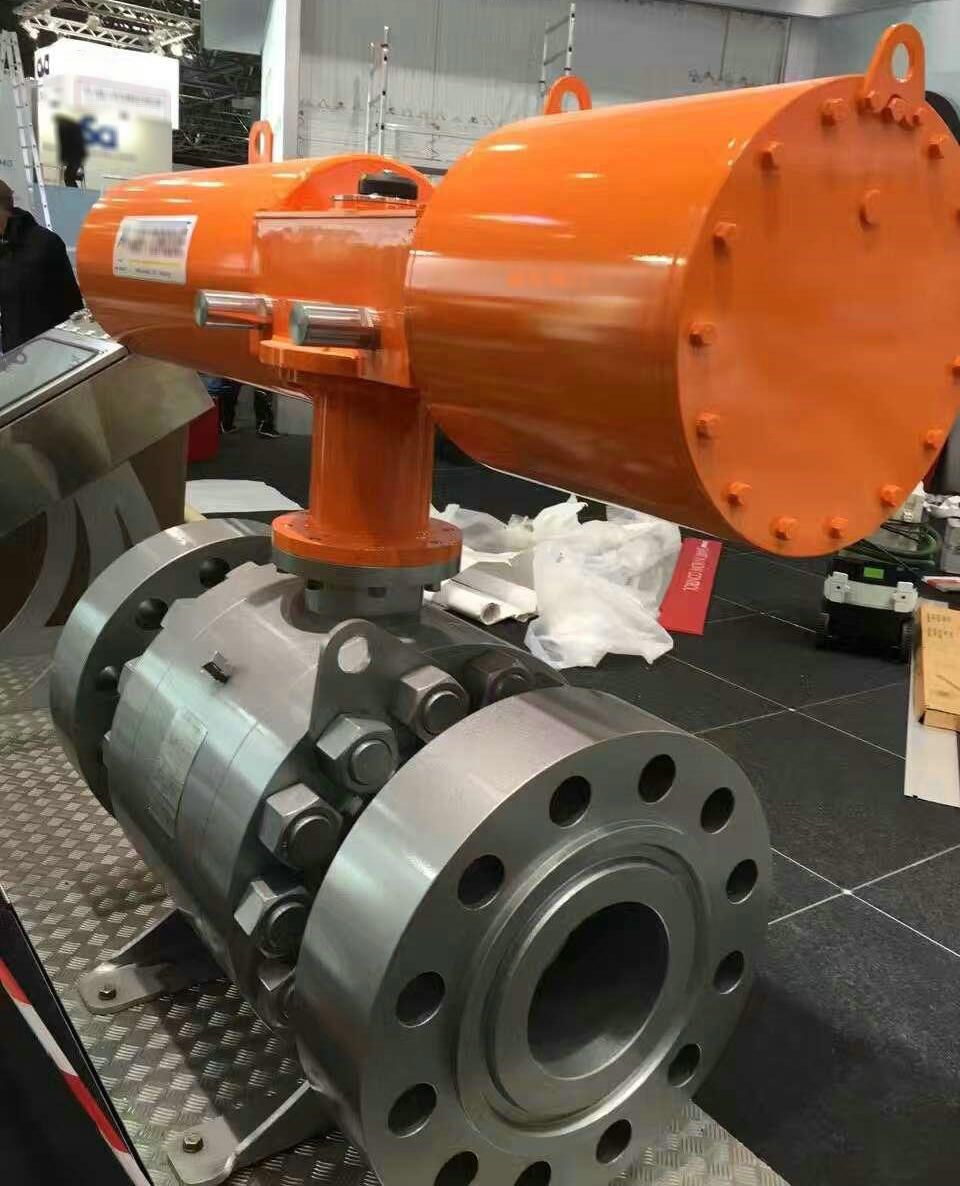

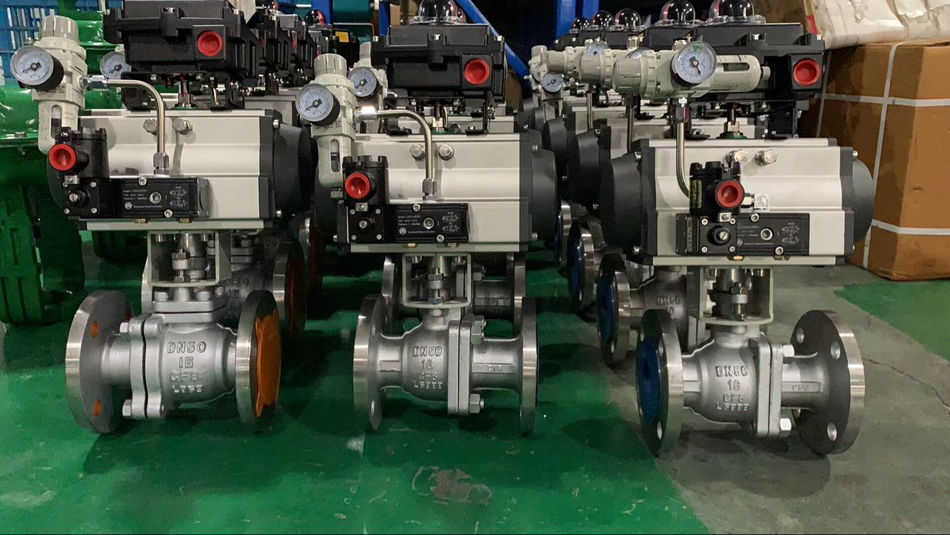

氣動球閥實物圖

性能規范

公稱壓力 PN(mpa) 2.5 4.0 6.4
    殼體試驗壓力 PS(mpa) 3.75 6.0 9.6
    密封試驗壓力 2.75 4.4 7.04
    氣密性試驗壓力 0.6 0.6 0.6
    適用介質 SS201 SS304
SS316
水、油品、氣等介質 酸類腐蝕性介質 醋酸類腐蝕性介質
    適用溫度 -40℃——+150℃
    產品標準 GB/T12237-2007
    結構長度
    法蘭連接
GB/12221
   連接法蘭尺寸 GB/9113、JB/T79
    檢驗標準 GB/T13927-1992    JB/T9092-1999

注:系列球閥結構長度可根據用戶要求

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
