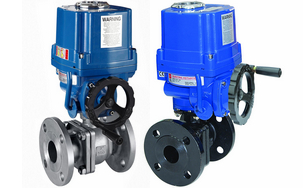

電動帶手輪球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動帶手輪球閥售前、售中、售后專業服務。

  產品名稱: 電動帶手輪球閥   產品型號: Q941F,Q941N
  驅動方式: 電動   連接形式: 法蘭
  結構形式: 直通式   密封結構: 軟密封/硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-300
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

電動帶手輪球閥,防爆電動帶(手輪)球閥一種電動執行機構的手輪轉動切換裝置球閥,包括手輪、銷軸、蝸桿、離合器、滾珠和彈簧;手輪與離合器固定連接,銷軸固定在蝸桿上,并與離合器脫開或鎖住。由于爪式離合器與固定連接在蝸桿上的銷軸脫離或鎖住,使電動執行機構的手動\自動切換簡單,操作更加方便。

參數:
閥體材質:WCB,不銹鋼,310S耐高溫等 執行器參數
公稱通徑:DN15-DN300 傳動方式:電動(帶手動)
公稱壓力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa 控制電源:110/220V AC;50/60Hz
適用溫度:-40℃~350℃ 動作時間:10s;30s;45s;135s
適用介質:水、油、氣、蒸汽、酸堿物 防護等級:IP65;IP67可定制IP68
閥體材質:鑄鐵,鑄鋼,不銹鋼 保護裝置:內置過熱保護、過載保護
連接方式:法蘭連接 控制方式:開關型、無源觸點信號、開度信號、智能型

 防爆等級 ExdII BT4;要求可定制ExdII BT6

結構:


①防爆型電動球閥流體阻力小,是所有閥類中流體阻力小的一種,以AC220V、AC380V或DC24V電源電壓動作力,接受(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0-90°,就能完成啟閉動作或調節動作。
②全電子式電動執行機構,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示,手動操作等功能,性能可靠、連線簡單,通過輸入電流信號或電壓信號,改變球芯的旋轉角度(0-90°任意角度),實現比例調節動作。
③球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。適用于要求零泄漏率的場合。

電動帶手輪球閥和普通電動球閥相比有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少?梢噪妱啟閉也可以手動啟閉,密封性能等特點。通常適用于密封要求嚴格的場合,廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。

產品特點:

1、一體化結構,位置變送器和伺服放大器做為兩個部件均可直接裝入執行機構內部,直接接受4-20mA控制信號,輸出4-20mA或1-5VDC閥位反饋信號,具有自診斷功能,使用和調校方便。

2、功能模塊式結構設計,通過不同可選功能的組合,實現從簡單到復雜的控制,滿足不同應用要求。

3、結構簡單,體積小巧,重量輕,便于安裝和維護,機械零件全部采用CNC加工制作。

4、傳動全部采用小齒隙密封齒輪,有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。

5、有多種運行速度,可滿足各種控制系統的要求,以系統的快速響應及穩定性。

6、PSL系列同閥門的連接采用柔性盤簧連接,可避免閥桿與輸出軸不同軸給閥門帶來的影響,可預置閥門關斷閥門的可靠關斷,防止泄漏。

7、PSQ系列有開關保護,可防止因閥門產生過大轉矩而損壞閥桿。

8、驅動電機采用性能稀土磁性材料制作的高速同步電機,運行平穩。有體積小、抗堵轉、控制度等特點。

9、可設置分段調節,即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構(4-12mA對應PSL1的全開全閉,12-20mA對應PSL2的全開全閉)。

10、閥位反饋元件采用全密封多圈電位器,有體積小、死區小、使用壽命長等特點。

11、行程可調,便于與閥門連接。

12、,質量可靠,使用壽命長。

13、電器部件布線嚴謹并與傳動部件完全隔離,執行機構運行性的可靠。

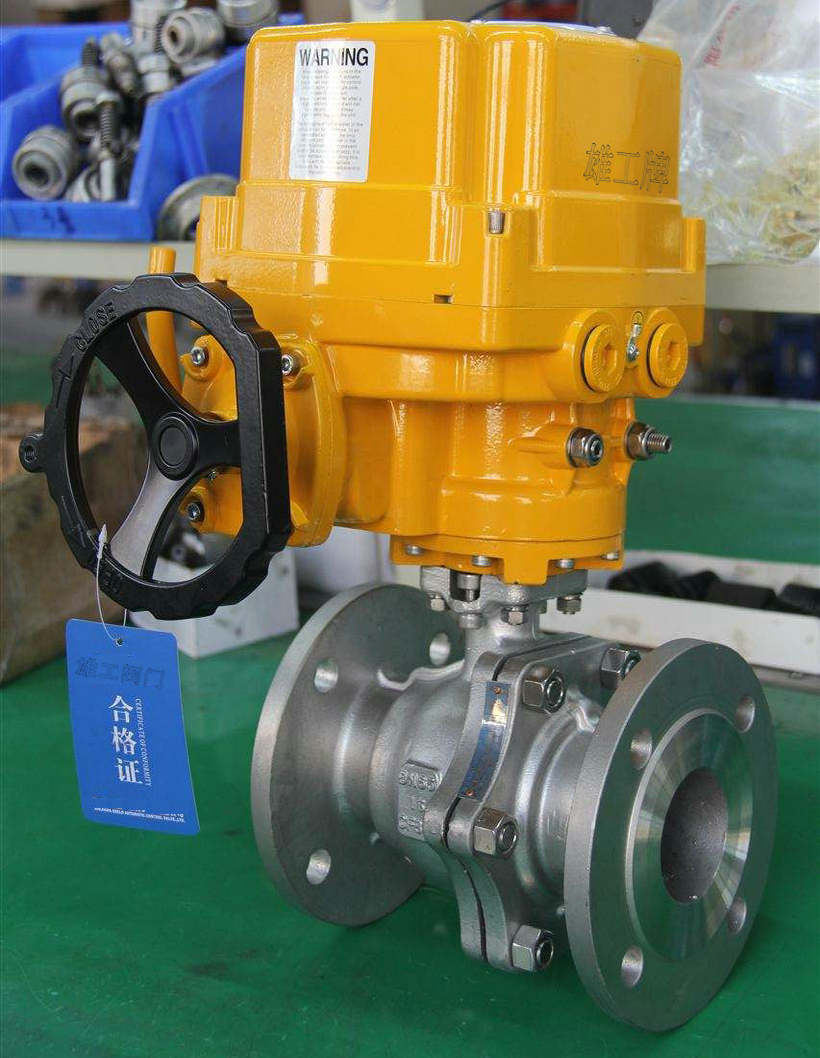

電動帶手輪球閥,防爆電動帶(手輪)球閥實物圖片

主要技術參數及性能

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 軟密封:零泄漏;硬密封:≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 “O”型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 近似快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行機構 可配HQ、361R等系列角行程防爆電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

執行器技術參數

電源電壓 AC220/380V,50/60Hz
輸出力矩 50N·M~2000N·M
動作范圍 0~90° 0~360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°~60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆 ExdII BT4;要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

主要零件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

主要性能規范:


型 號

公稱壓力PN(MPa)

試驗壓力ps(MPa)

適用溫度(℃)

適用介質

殼 體

密封(液)

密封(氣)

Q941F-16C

1.6

2.4

1.76

0.6

PTFE≤150

增強PTFE≤180

金屬鑲嵌封位聚苯≤200

水、油品等

Q941F-25C

2.5

3.75

2.75

Q941F-40C

4.0

6.0

4.4

Q941F-16P

1.6

2.4

1.76

酸類

Q941F-25P

2.5

3.75

2.75

Q941F-40P

4.0

6.0

4.4

Q941F-16R

1.6

2.4

1.76

醋酸類

Q941F-25R

2.5

3.75

2.75

Q941F-40R

4.0

6.0

4.4


電動帶手輪球閥主要外型尺寸:


PN4.0(MPa)

通徑(DN)

L

D

D1

D2

D6

b

f

H

Z-d

重量

驅動裝置

15

140

95

65

45

40

16

4

325

4-14

-

LQ5-1

20

152

105

75

55

51

16

4

354

4-14

-

LQ5-1

25

165

115

85

65

58

16

4

360

4-14

-

LQ5-1

32

180

135

100

78

66

18

4

386

4-18

-

LQ5-1

40

200

145

110

85

76

18

4

394

4-18

-

LQ5-1

50

220

170

125

100

88

20

4

472

4-18

17

Q10-6 3/4

65

250

180

145

120

110

22

4

599

8-18

55

Q30-6 3/4

80

280

195

160

135

121

22

4

579

8-18

60

Q30-6 3/4

100

320

230

190

160

150

24

4.5

632

8-23

70

Q60-4 3/4

125

400

280

220

188

176

28

4.5

710

8-25

122

Q120-2 3/4

150

403

300

250

218

204

30

4.5

760

8-25

-

Q120-2 3/4

200

550

375

320

282

260

38

4.5

-

12-30

170

Q200


電動帶手輪球閥主要零件材料:


零件名稱

閥體、側體

球體、閥桿

填料

密封圈

Q941F-16C

Q941F-25C

Q941F-40C

WCB

2Cr13

PTFE或

柔性石墨

PTFE、增強PTFE苯

Q941F-16P

Q941F-25P

Q941F-40P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

Q941F-16R

Q941F-25R

Q941F-40R

ZG0Cr18Ni12Mo2Ti

0Cr18Ni12Mo2Ti


電動帶手輪球閥主要外型尺寸:


PN1.6(MPa)

通徑(DN)

L

D

D1

D2

b

H

Z-d

重量

驅動裝置

15

130

95

65

45

14

352

4-14

-

LQ51

20

130

105

75

55

14

355

4-14

-

LQ51

25

140

115

85

65

14

360

4-14

8

LQ51

32

165

135

100

78

15

386

4-18

13

LQ5-1

40

180

145

110

85

16

394

4-18

17

LQ5-1

50

200

160

125

100

16

472

4-18

25

Q10-6 3/4

65

220

180

145

120

18

486

4-18

60

Q10-6 3/4

80

250

195

160

135

20

579

8-18

65

Q30-6 3/4

100

280

215

180

155

20

595

8-18

75

Q30-6 3/4

125

320

245

210

185

22

650

8-18

97

Q60-4 3/4

150

360

280

240

210

24

739

8-23

162

Q120-2 3/4

200

400

335

295

265

26

799

12-23

226

Q120-2 3/4

250

533

406

362

324

30

890

12-25

-

-

300

610

483

432

381

32

940

12-25

-

-


電動帶手輪球閥主要外型尺寸:


PN2.5(MPa)

通徑(DN)

L

D

D1

D2

b

H

Z-d

重量

驅動裝置

15

130

95

65

45

14

352

4-14

-

LQ51

20

130

105

75

55

14

355

4-14

-

LQ51

25

165

115

85

65

16

360

4-14

8

LQ51

32

178

135

100

78

18

386

4-18

13

LQ5-1

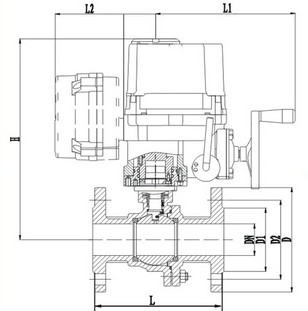

電動帶手輪球閥尺寸圖:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復。
