衛生級球閥,氣動衛生級球閥規格：DN15-DN100及1/2〞- 4〞；
連接：卡箍式、焊接式、螺紋式(供選)；
標準：ISO、DIN、IDF、SMS、3A、SMS、 API、 GB、 BS等；
適用介質:水、油、蒸汽、碳酸、酸.
壓力范圍:1000WOG.
適用溫度:-40℃~200℃
材 質：不銹鋼SUS304和SUS316L；
用 途：適用于食品飲料、乳品、啤酒釀造、供水、藥類、生物工程、醫藥及精細化工等項目工程建設配套產品
特點：1.壓力落差小、流體直線通過 2.快速開關90度、保養費用低、密封性。

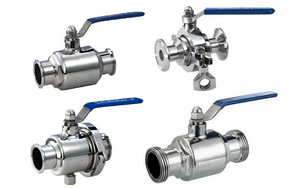

衛生級球閥實物圖
技術參數
|
金屬材質 |
與產品接觸的部件 |
304/304L/316/316L |
|
不與產品接觸的部件 |
304/304L/316/316L |
|
可提供EN 10204 3.1B證書書 |
|
密封材質 |
標配 |
EPDM/PTFE |
|
選配 |
FPM/PTFE，HNBR/PTFE，Silicone/PTFE |
|
溫度 | 工作溫度 |
-20~+135℃(EPDM) |
|
滅菌溫度 |
150℃(max 20min) |
|
壓力 |
工作壓力 |
0~5bar(standard) |
|
控制氣源壓力 |
5~8bar |
|
表面處理 |
內表面處理 |
Ra≤0.8μm |
|
外表面處理 |
亞光 |
|
連接 |
連接標準 |
焊接端: DIN 11850 系列2 |
|
焊接端: Inch管徑標準 |
|
連接方式:焊接、快裝、螺紋\等常用連接方式 |

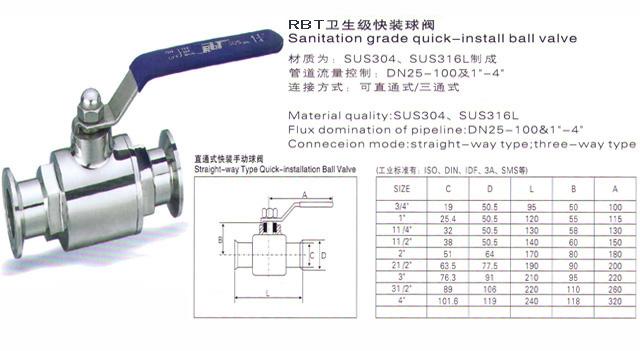

主要外形尺寸
|
規格 |
A |
B |
B |
L |
|
20 |
100 |
50.5 |
50 |
110 |
|
25 |
120 |
50.5 |
55 |
120 |
|
32 |
130 |
50.5 |
58 |
130 |
|
38 |
150 |
50.5 |
60 |
140 |
|
51 |
200 |
65 |
80 |
170 |
|
63 |
210 |
77.5 |
90 |
190 |
|
76 |
220 |
91 |
95 |
210 |
|
89 |
260 |
106 |
110 |
220 |
|
102 |
320 |
119 |
118 |
240 |

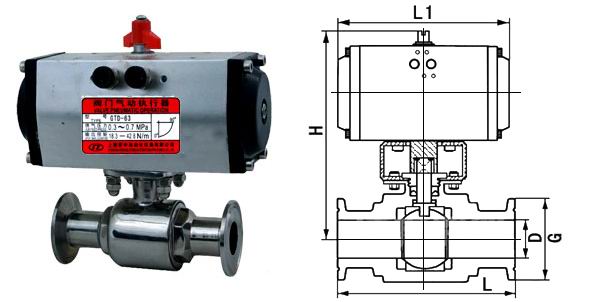

衛生級球閥,氣動衛生級球閥參數尺寸圖:
衛生級氣動球閥外形尺寸
| 通徑Ø
| G
| L1
| L
| D
|
H | 執行器型號
|
|
15 |
34 |
130 |
100 |
12.7 |
152 |
GTD-52 |
|
20 |
50.5 |
130 |
100 |
17.2 |
156 |
GTD-52 |
|
25 |
50.5 |
140 |
120 |
25 |
180 |
GTD-63 |
|
32 |
50.5 |
140 |
130 |
31.8 |
208 |
GTD-63 |
|
38 |
50.5 |
140 |
150 |
35.6 |
218 |
GTD-63 |
|
51 |
64 |
170 |
200 |
48.6 |
226 |
GTD-75 |
|
63 |
77.5 |
186 |
210 |
60.3 |
240 |
GTD-83 |
|
76 |
91 |
186 |
220 |
72.9 |
286 |
GTD-83 |
|
89 |
106 |
225 |
260 |
88.9 |
298 |
GTD-100 |
|
102 |
119 |
254 |
320 |
101.6 |
336 |
GTD-110 |
衛生級氣動球閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
