氣動高壓球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動高壓球閥售前、售中、售后專業服務。

  產品名稱: 氣動高壓球閥   產品型號: Q661F/Y/N
  驅動方式: 氣動,電動   連接形式: 螺紋,焊接,法蘭
  結構形式: 直通式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-50MPa   公稱通徑: DN6-100
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動高壓球閥采用一體化結構執行器:執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式,氣-關式)及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖擊?稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作。內螺紋連接不堪閥,對焊連接球閥適用于PN1.0~42.0MPa,工作溫度-29~180℃(密封圈為聚四氟乙烯)或-29~350℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質。

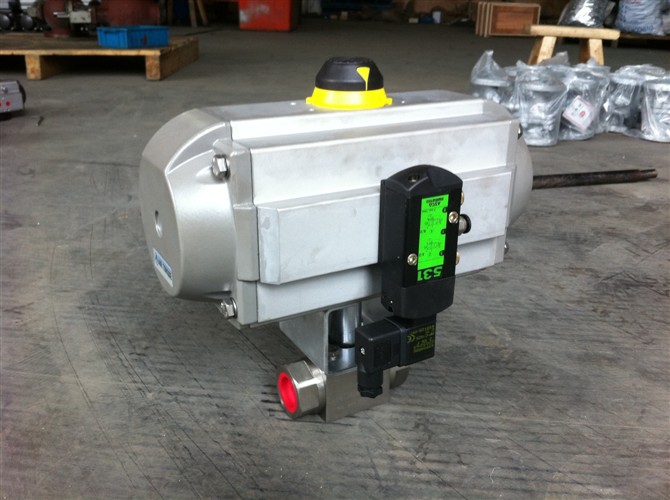

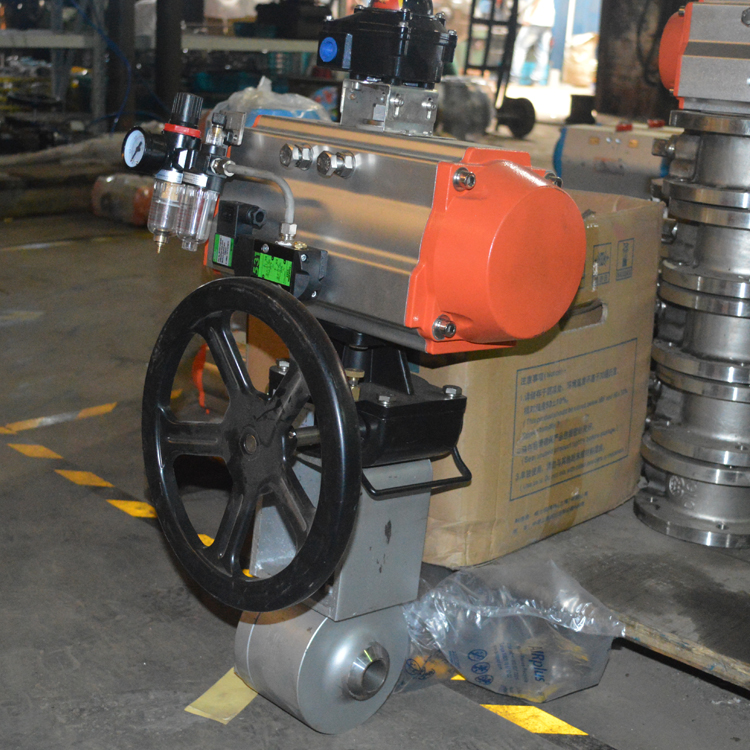

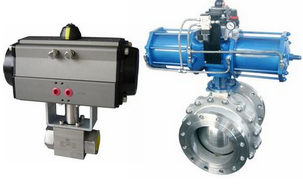

氣動高壓球閥圖片

主要外形及連接尺寸:

型號

公稱通徑

尺寸

L

L1

D

D1

H

L0

Q61F N-160
Q661F N-160

10

150

60

90

18

68

220

15

170

70

100

23

62

220

20

191

81

110

29

75

250

25

205

985

115

36

80

250

32

230

110

150

43

96

300

40

260

120

170

49

111

400

50

330

140

200

61

128

400

65

360

150

220

80

180

500

80

380

160

270

105

200

600

100

430

188

320

118

245

800

主要外形及連接尺寸:

型號

公稱通徑

尺寸

氣動裝置

L

L1

D

D1

H

L0

Q661F N-160
Q661F N-320

10

150

60

90

18

211

255

QD60

15

170

70

100

23

293

348

QD100

20

191

81

110

29

297

348

QD100

25

205

95

115

36

303

348

QD100

32

230

110

150

43

456

520

QD150

40

260

120

170

49

463

520

QD150

50

330

140

200

61

478

520

QD150

65

360

150

225

80

180

500

-

80

380

160

270

105

200

600

-

100

430

188

320

118

245

800

-

主要零件材料:

適用介質

型號

閥體

球體、閥桿

手柄

密封圈

墊片、填料

水、蒸汽、油品

Q61N-16/320C
Q661N-160/320C

A105、45

1Cr18/1Cr18Ni9Ti

鑄鐵WCB

聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE
對位聚本PPL

聚四氟乙烯PTFE對位聚笨PPL

硝酸類

Q61N-16/320P
Q661N-160/320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

醋酸類

Q61N-16/320R
Q661N-160/320R

316/1Cr18Ni12Mo2TI

316/Cr18Ni12Mo2Ti

國標主要尺寸:

公稱通徑DN(mm)

Q11N-100/160、Q11N-100/160P

Q11N-320、Q11N-320P

管螺紋

尺寸

管螺紋

尺寸

d

L

H

W

E

H

W

SW

L

5

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

11/4

25

120

64.5

146

60

11/4

115

300

70

120

40

11/2

32

130

76

254

65

11/2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150

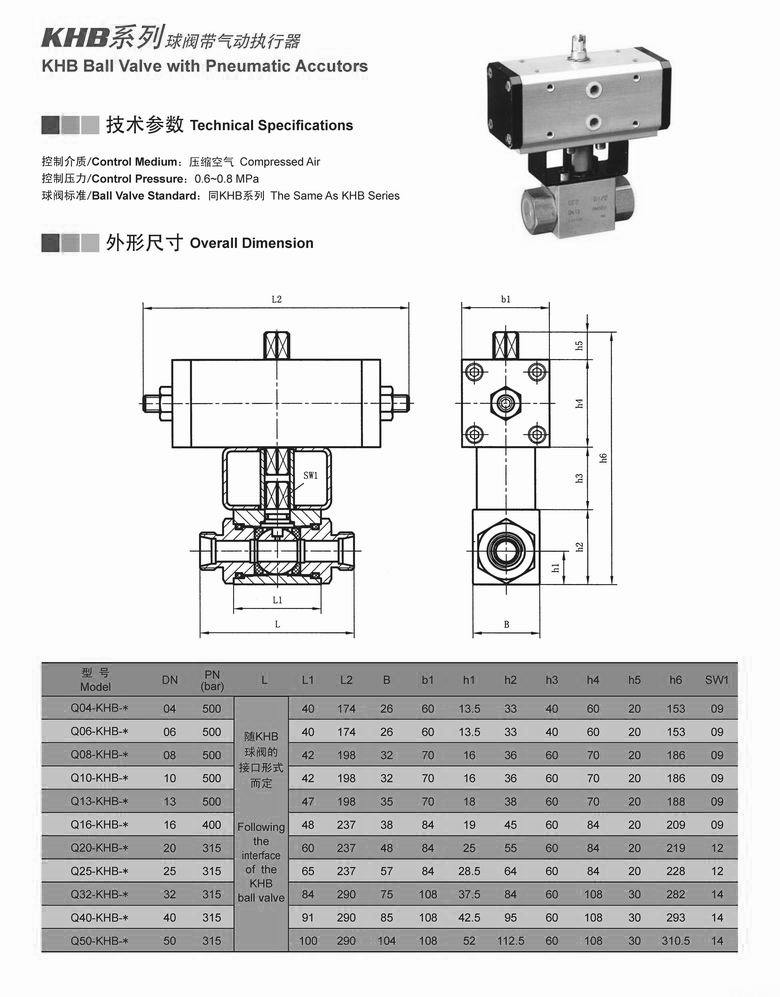

氣動高壓球閥尺寸圖:
