焊接閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,焊接閘閥售前、售中、售后專業服務。

  產品名稱: 焊接閘閥   產品型號: Z60Y,Z61Y,Z62Y
  驅動方式: 手動,電動   連接形式: 焊接
  結構形式: 楔式   密封結構: 壓力自緊式
  壓力范圍: 1.6-32MPa   公稱通徑: DN50-600
  常用材質: 不銹鋼,鍛鋼,鑄鋼,鉻鉬鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

焊接閘閥產品概述:

高溫高壓焊接閘閥適用于Class150~3500Lb、工作溫度-29~570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為:水、油品、蒸汽等非腐蝕性介質。

焊接閘閥結構特點:
1.產品設計制造按ASMEB16.34、E101標準,可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構,內腔壓力高密封性能越好。
3.支管兩端為對焊連接,適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite司太立鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動閘閥的開啟和關閉由電動裝置來控制,電動裝置分別配有專用電機、減速器、轉矩控制機構,現場操作機構,手動、電動切換機構。除就地操作外,還可進行遠距離操作。
焊接閘閥標準規范:
設計制造標準:ASMEB16.34、E101
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008

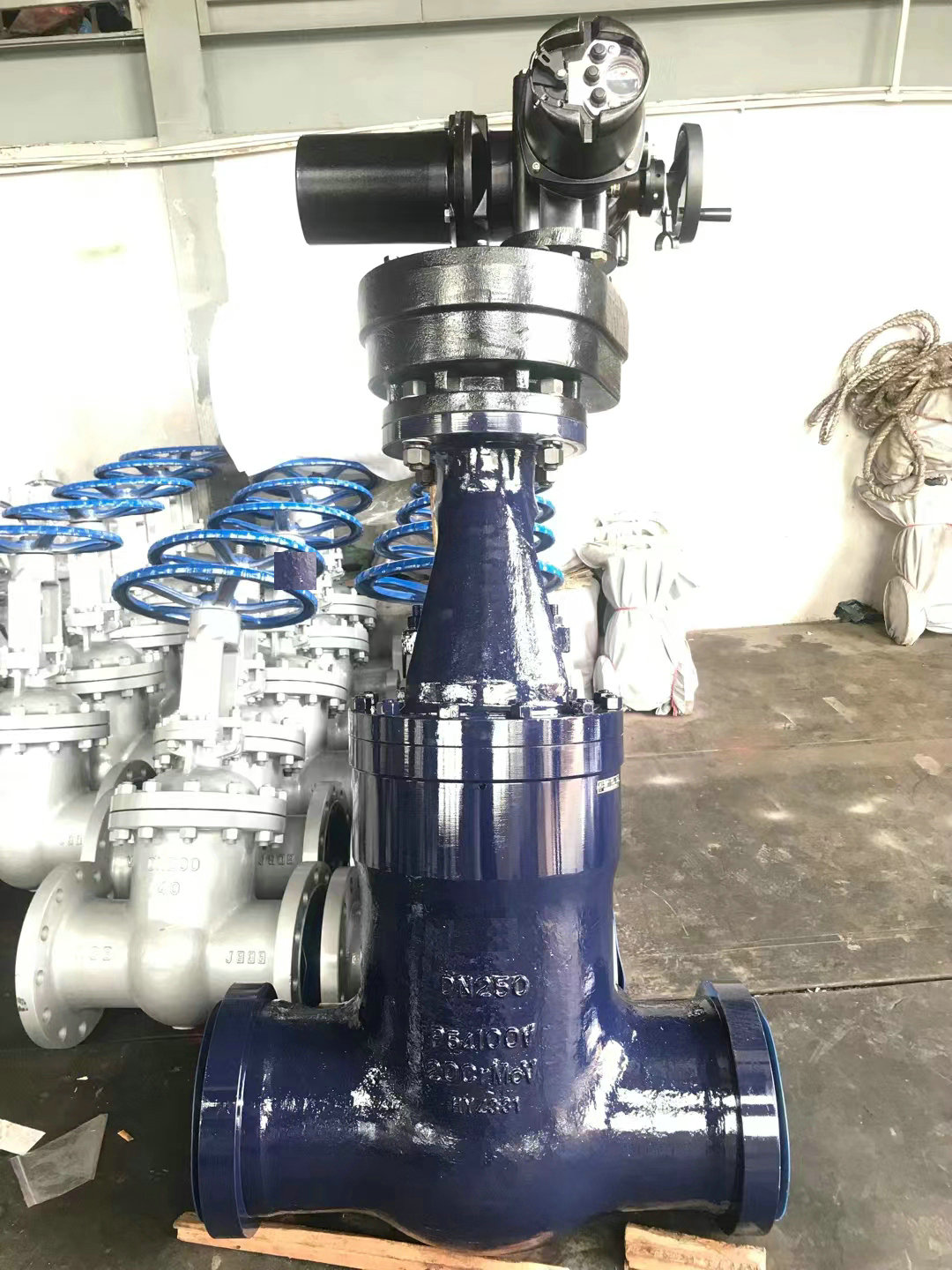

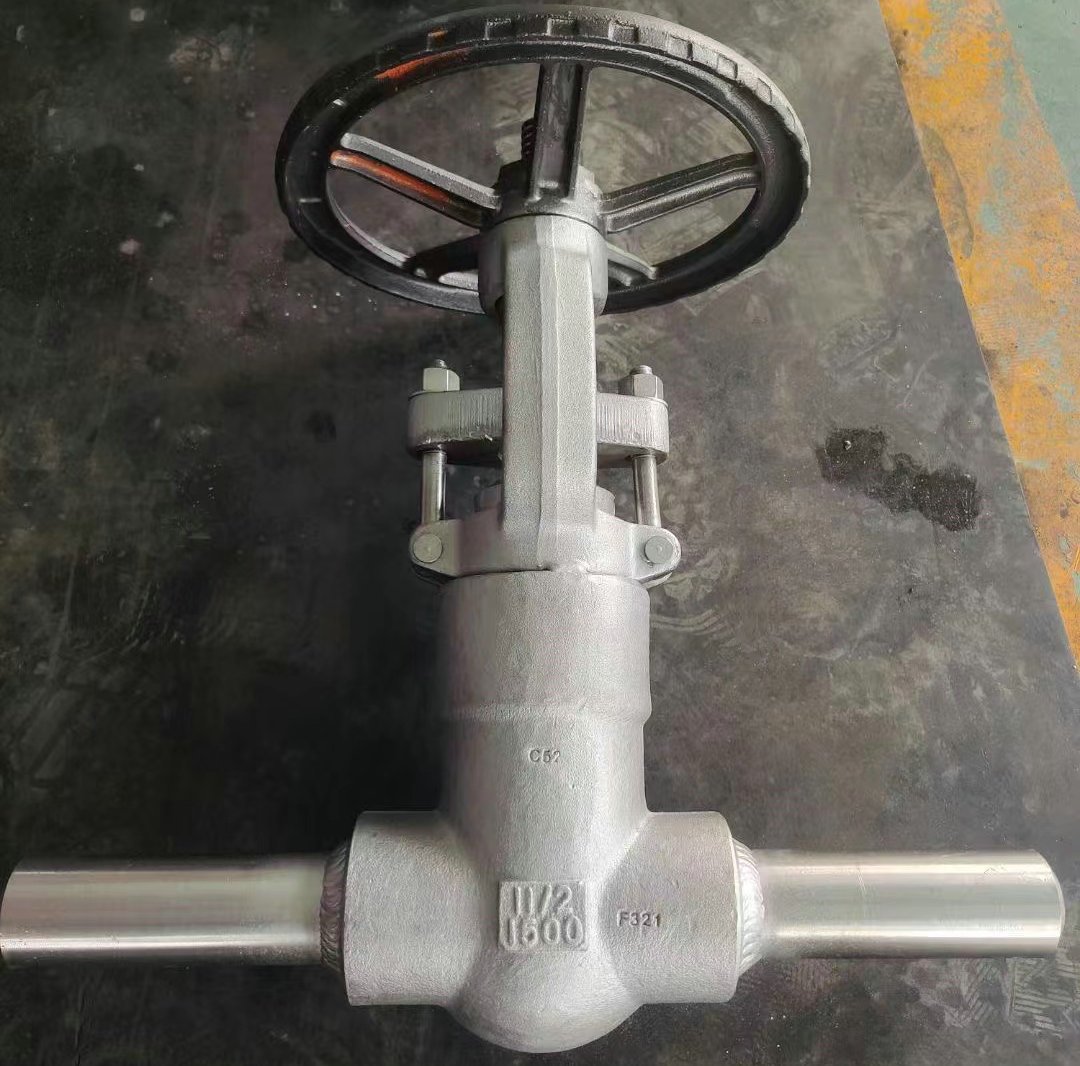

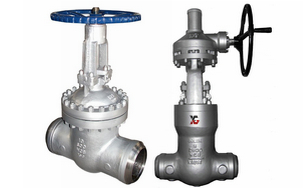

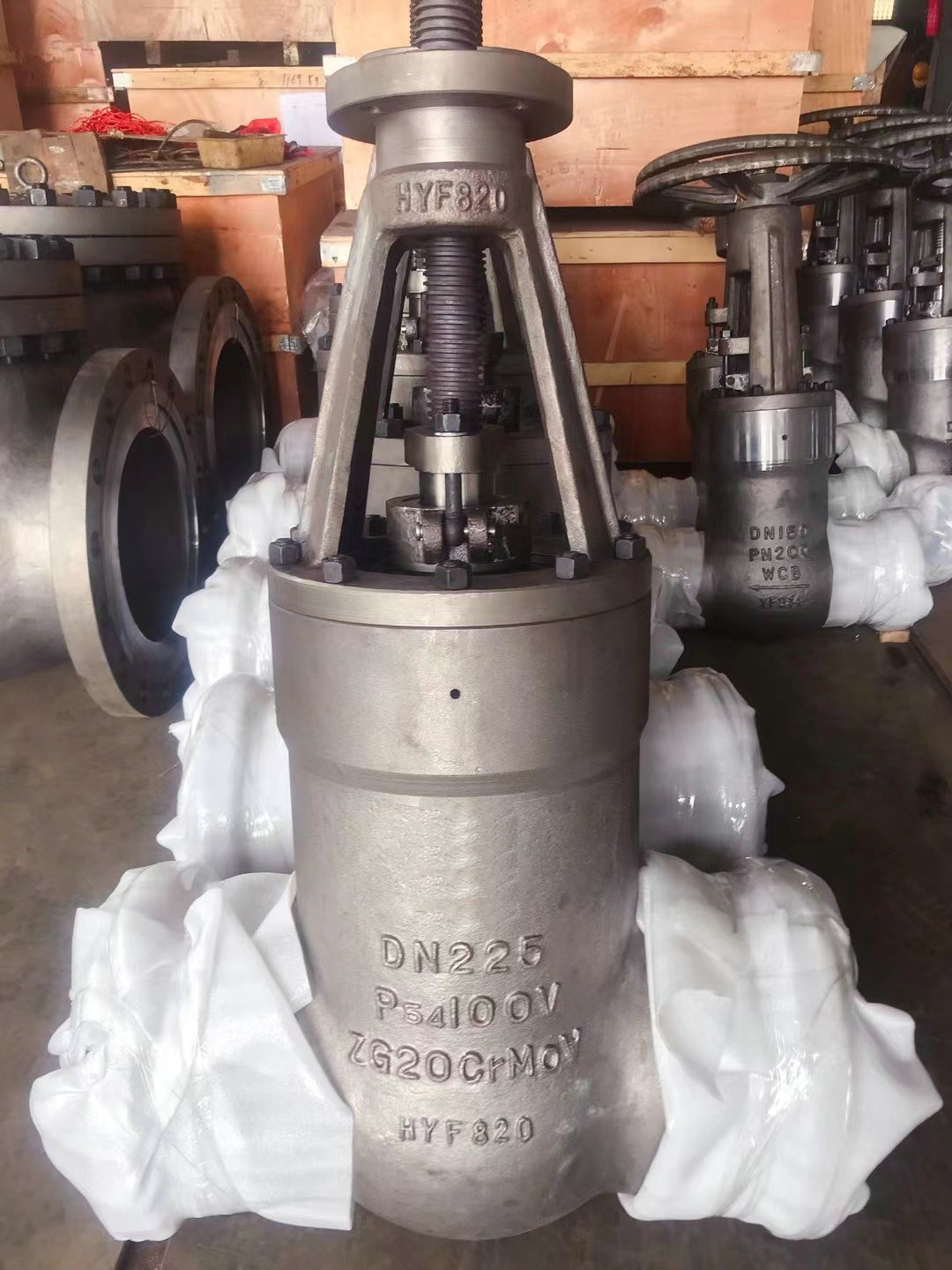

焊接閘閥,高溫高壓焊接閘閥實物圖片





焊接閘閥主要連接外形和尺寸:
單位:mm

DN 15 20 25 32 40 50 65 80 100 125 150 175 200 250
L 150 150 170 180 230 250 330 368 457 533 610 750 762 914
H 259 263 268 272 378 464 689 703 787
A 36 42 44 48 57 62 75 91 117 144 172 198 223
B 17 22 27 31 39 49 63/59 78/74 102/97 128/122 154/146 179/169 203/198

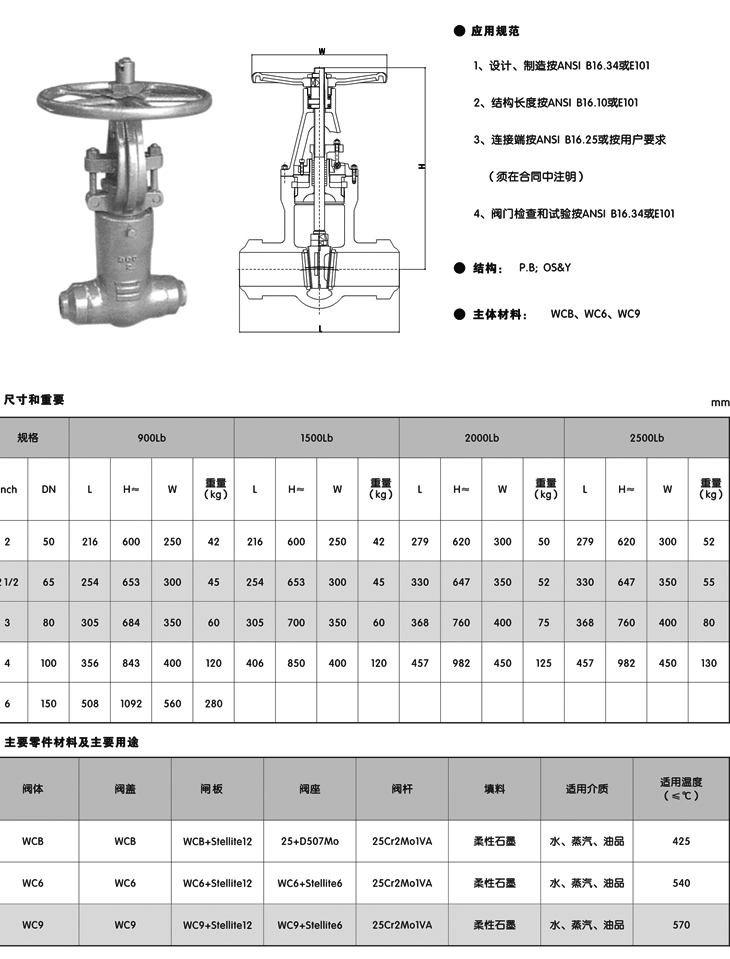

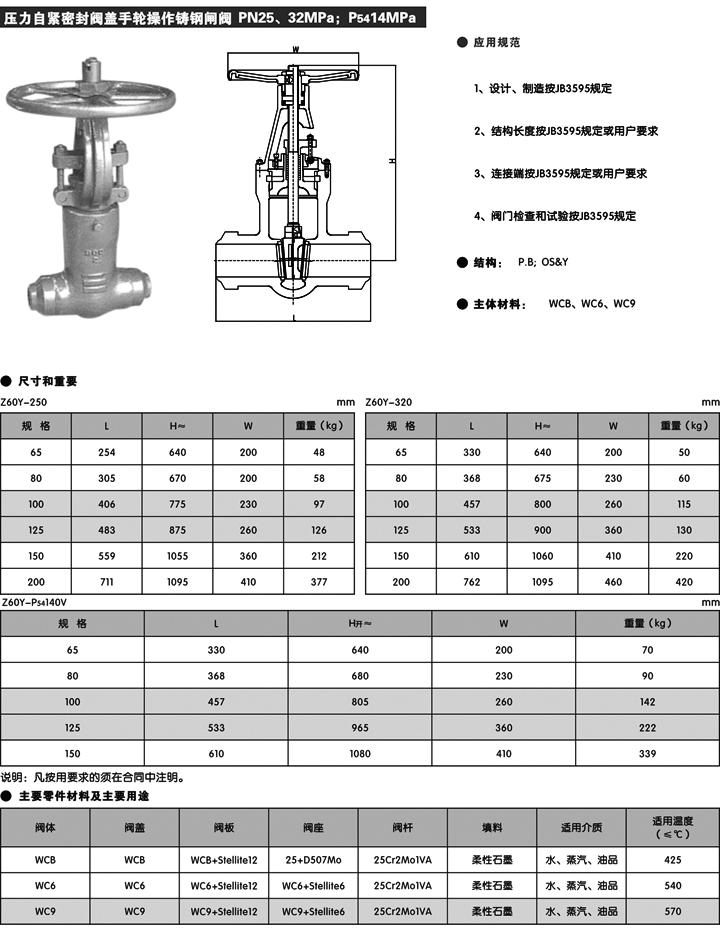

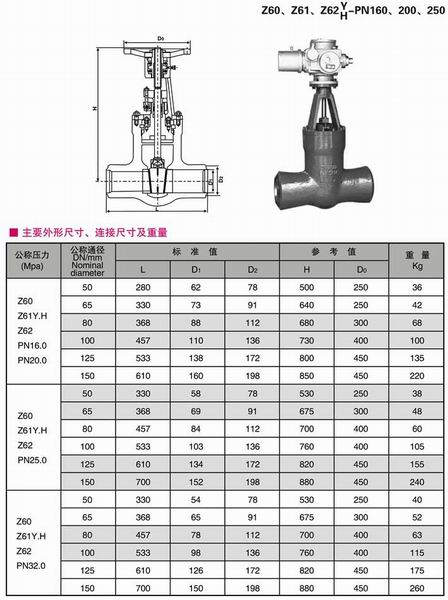

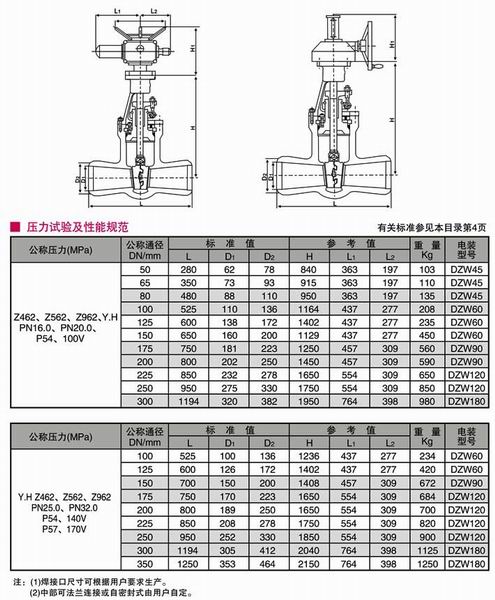

焊接閘閥,高溫高壓焊接閘閥尺寸結構圖:

焊接閘閥,高溫高壓焊接閘閥尺寸結構圖

焊接閘閥,高溫高壓焊接閘閥尺寸結構圖

焊接閘閥,高溫高壓焊接閘閥尺寸結構圖





焊接閘閥,高溫高壓焊接閘閥尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。

相關產品:手動閘閥 更多相關產品:漿液閥
