雙向密封刀閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,雙向密封刀閘閥售前、售中、售后專業服務。

  產品名稱: 雙向密封刀閘閥   產品型號: TUZ73X
  驅動方式: 手輪,鏈輪,傘齒輪,電動,氣動,電液動   連接形式: 對夾
  結構形式: 刀型   密封結構: 硬密封,軟密封,單面密封,雙面密封
  壓力范圍: PN10 PN16 150LB   公稱通徑: DN50- DN1200
  常用材質: 鑄鐵,WCB,不銹鋼,雙相鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

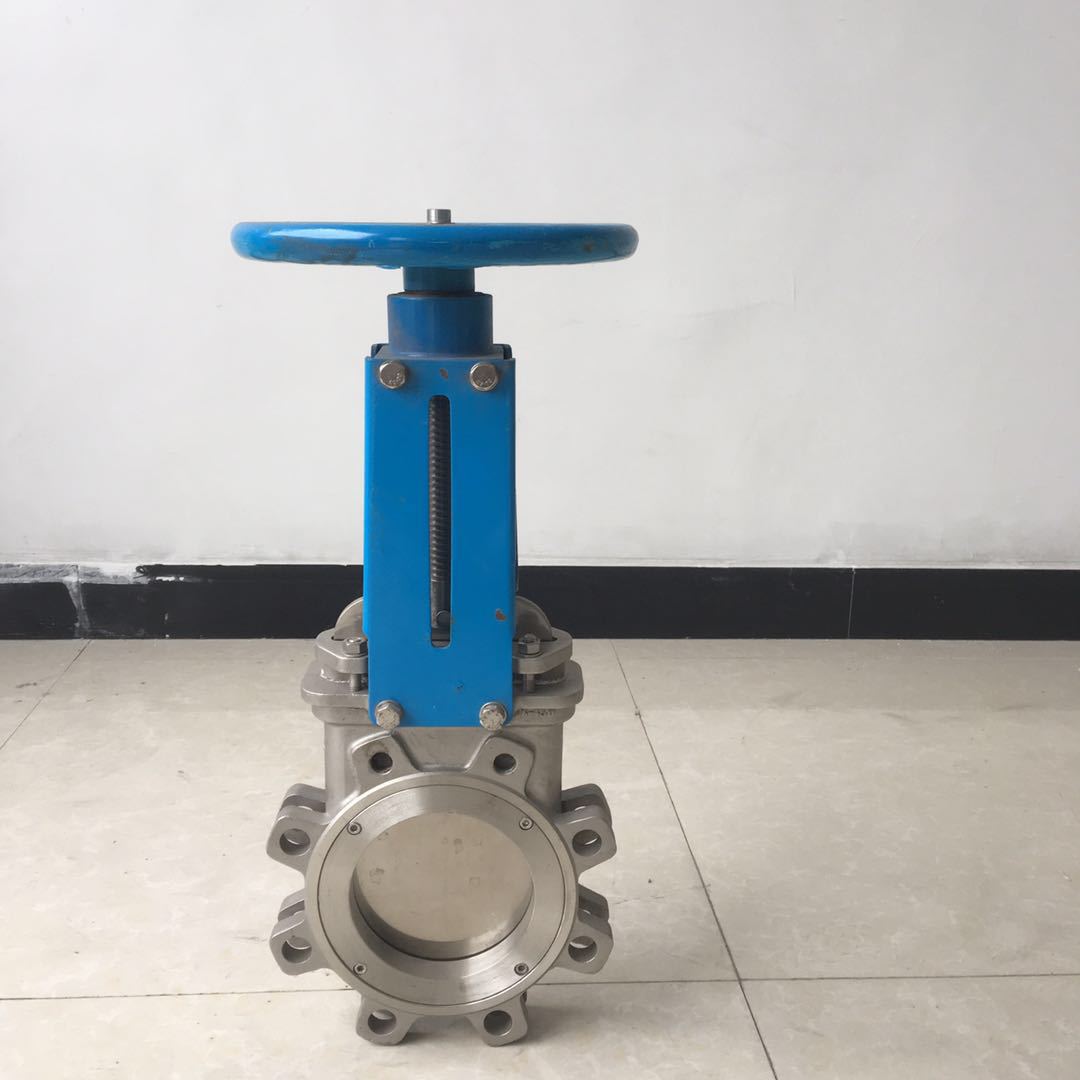

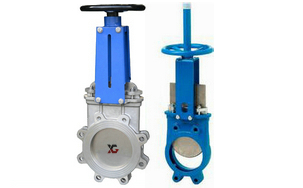

刀閘閥圖片

雙向密封刀閘閥產品概述:

TUZ73X雙向密封刀閘閥閥體采用一體式結構,密封墊片老化等一系列問題,使用壽命更長,維護更簡單;采用閥體底部密封,閥腔內無凹槽,不易堵塞、無殘留,管道清洗方便,法蘭密封面鑲O型圈,無須另配法蘭墊片,安裝簡單方便,磨擦系數小,啟閉靈活,該系列刀閘閥可配手動、電動、氣動、電液動、液動、傘齒輪傳動等諸多執行器,以滿足不同工礦要求使用。
雙向密封刀閘閥填料密封:石墨盤根,四氟盤根。

雙向密封刀閘閥產品特點
1、閥門采用整體式設計,,流體阻力小,操作靈活方便。
2、雙向密封刀閘閥螺桿傳動采用雙平面軸承設計,使得傳動摩擦力大大減少,從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封,且采用O形圈預緊提供預緊力使密封座緊貼閥瓣,泄露量減少,對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪,無凹槽設計,不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要,選擇金屬硬密封或軟密封:閘板采用表面鍍鉻或離子氮化處理,使閘板更耐磨,密封面使用壽命更長;軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR,密封性好,耐腐蝕。
6、介質適應范圍廣:好的密封性能和經濟實用性強,操作可手動、氣動、電動,實用范圍非常廣。
雙向密封刀閘閥設計標準

法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch

壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16

 雙向密封刀閘閥技術參數  Technical Specification

公稱通徑/Norminal Diameter:

DN50-600    2"-24"

壓力等級/Pressure rating:

0.6MPa、1.0MPa、1.6MPa、ASME CLASS 150LB

試壓標準/Pressure test:

DN50-200  (2"~8")  1.0Mpa

DN250-400   (10"-16" ) 0.6Mpa

DN450-600    (18"~24" ) 0.5Mpa

適用溫度/Suitable Temperature:

-20℃~+120℃

泄漏等級/Leakage Level:

EPDM 軟密封     A(零泄漏)

EPDM sealing  A level (0 leakage)

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
