美標閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,美標閘閥售前、售中、售后專業服務。

  產品名稱: 美標閘閥   產品型號: Z40W,Z41H,Z41Y
  驅動方式: 手動,氣動,電動,傘齒輪   連接形式: 法蘭,焊接
  結構形式: 楔式   密封結構: 硬密封
  壓力范圍: 150LB-2500LB   公稱通徑: DN15-1000
  常用材質: 鑄鐵,鑄鋼,不銹鋼,   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

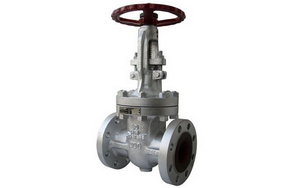

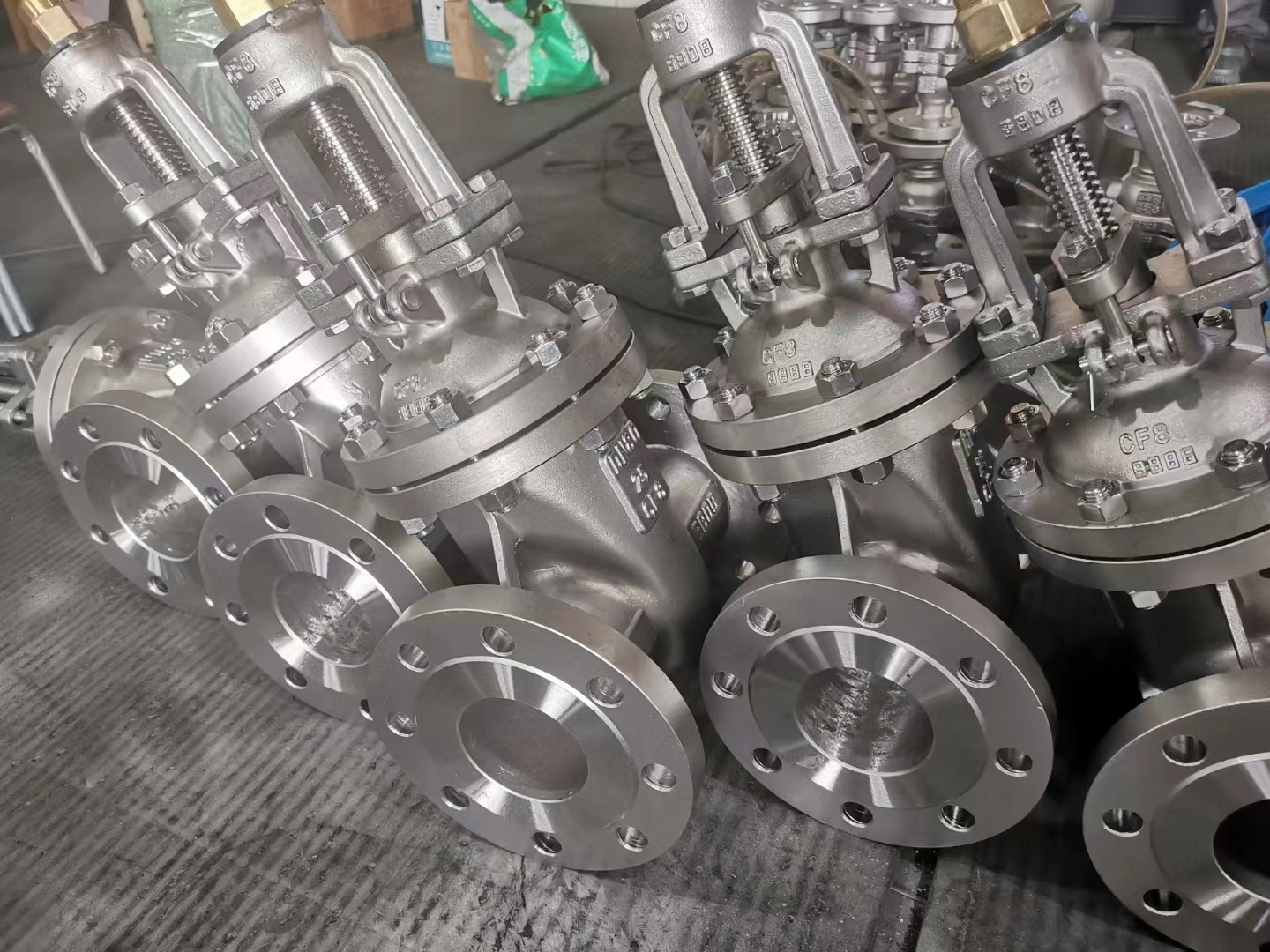

美標閘閥,API美標閘閥實物圖片

美標閘閥,API美標閘閥主要技術參數:

①產品設計符合美國國家標準ANSIB16.34,美國石油學會標準API600/API602/API603要求。
②結構緊湊、體積小、剛性好、密封安全可靠。
③關閉件(閘板)采用彈性結構,在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此,密封可靠,并且不會產生閘板楔柱。
④公稱通徑大于等于NPS1011,壓力級400磅和公稱通徑大于等于NPSS611、壓力級150~2500磅的手動閥門,其操做裝置中配有滾動軸承,啟閉輕松。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
⑥閥座可為更掀式閥座,可任意組合與關閉密封面材質配對,以滿足工況要求,延長使用壽命。

美標閘閥標準:

設計與制造

結構長度

法蘭尺寸

對焊連接尺寸

壓力溫度等級

試驗與檢驗

AP1 600

ANS1B16.10

ANS1B16.5a

ANS1B16.25

ANS1B16.34

AP1598

美標閘閥壓力試驗:

公稱壓力

強度試驗

水密封試驗

氣密封試驗

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873

美標閘閥主要零件材料及性能:

殼體

ASTM A216WCB

ASTMA351 CF8

閘板

WCB

CF8

CF8M

Monel

閥桿

F6a

F304

F316

Monel

F304

閘板密封面

13Cr

13Cr

STL

304

STL

316

STL

Monel

304

304

STL

閥座密封面

13Cr

STL

STL

304

STL

316

STL

Monel

304

STL

STL

殼體

ASTM A351 CF3

ADTM A351 CF8M

ASTM A351 CF8

閘板

閥桿

F304L

F316

F316L

閘板密封面

304L

304L

STL

316

316

STL

316L

316L

STL

閥座密封面

304L

STL

STL

316

STL

STL

316L

STL

STL

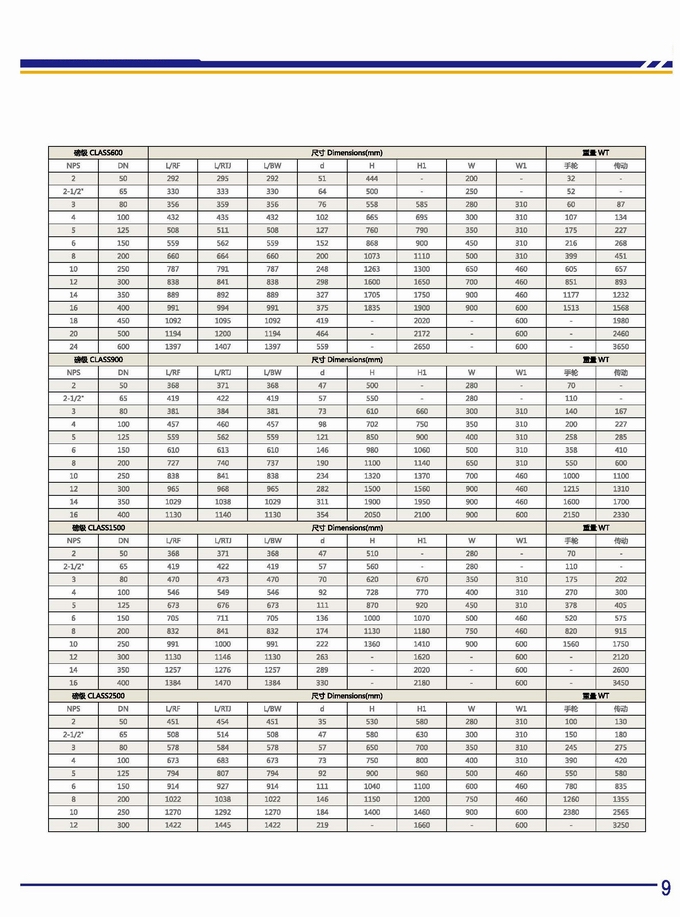

美標閘閥,API美標閘閥標準,尺寸,尺寸圖:

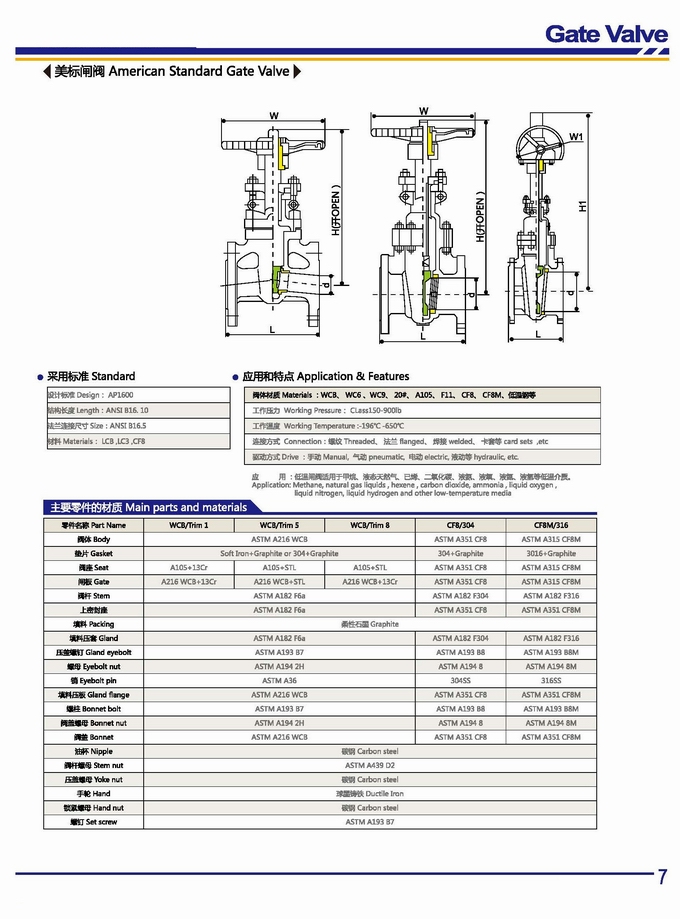

美標閘閥尺寸結構圖

美標閘閥尺寸結構圖



美標閘閥尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:楔式閘閥 更多相關產品:不銹鋼美標閘閥
