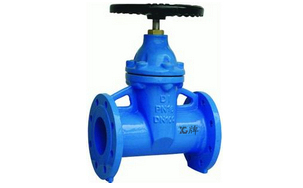

德標閘閥產品概述：
DIN3202-F4/F5/F7德標閘閥適用于液、氣、水介質管路和設備，作為接通和斷流之用。該閥流體阻力和啟閉所需力矩小，不受節制的流向限制，形體比較簡單，工藝性較好。因此使用范圍很廣，廣泛應用于食品、藥類、 給排水工程、建筑、消防等領域。

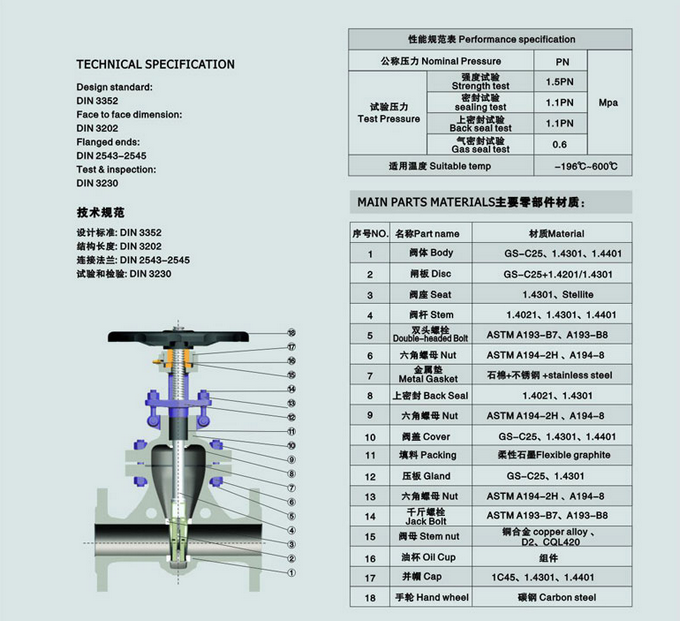

德標閘閥設計標準：DIN3352
德標閘閥結構長度：DIN3202
德標閘閥連接法蘭：DIN2543-2545
德標閘閥實驗和檢驗：DIN3230

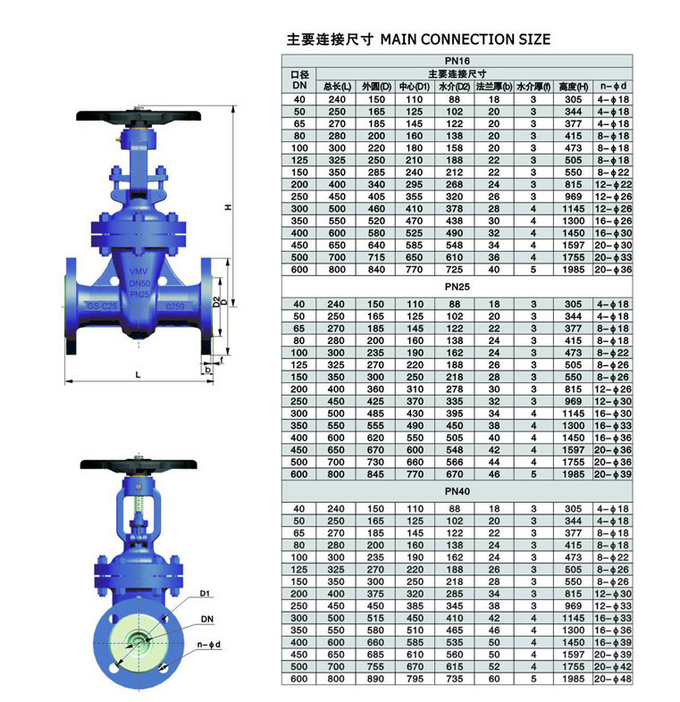

德標閘閥尺寸結構圖：
德標軟密封閘閥零件材質：
1、閥體：GGG50；
2、閥瓣：GGG50+EPDM、GGG50+NBR；
3、閥瓣螺母：Brass；
4、閥桿：AISI 420；
5、墊片：EPDM/NBR；
6、閥蓋：GGG50；
德標軟密封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。
|
型號 DN |
結構長度 L-mm |
中心高 h-mm |
手輪直徑 D-mm |
公稱直徑 a-mm |
法蘭直徑 d-mm |
孔中心距 c-mm |
孔數及孔徑 x-n |
法蘭厚度（含水線） T-mm |
凸臺高度 f-mm |
凸臺外徑 g-mm |
公稱壓力 |
|
50 |
150 |
241 |
138 |
50 |
158 |
125 |
4-Φ18 |
16.5 |
2 |
99 |
PN16 |
|
65 |
170 |
270 |
173 |
65 |
180 |
145 |
4-Φ18 |
17 |
2 |
118 |
|
80 |
180 |
292 |
173 |
80 |
196 |
160 |
8-Φ18 |
19 |
3 |
132 |
|
100 |
190 |
333 |
200 |
100 |
215 |
180 |
8-Φ18 |
20 |
3 |
156 |
|
125 |
200 |
384 |
230 |
125 |
250 |
210 |
8-Φ18 |
20 |
3 |
184 |
|
150 |
210 |
420 |
230 |
150 |
280 |
240 |
8-Φ23 |
20 |
3 |
211 |
|
200 |
230 |
512 |
270 |
200 |
336 |
295 |
12-Φ23 |
21 |
3 |
266 |
|
250 |
250 |
602 |
350 |
250 |
405 |
355 |
12-Φ26 |
25 |
3 |
319 |
|
300 |
270 |
705 |
350 |
300 |
460 |
410 |
12-Φ26 |
28 |
4 |
370 |
|
350 |
290 |
782 |
450 |
350 |
520 |
470 |
16-Φ26 |
28 |
4 |
430 |
|
400 |
310 |
880 |
480 |
400 |
580 |
525 |
16-Φ30 |
28 |
4 |
475 |
|
500 |
350 |
1055 |
600 |
500 |
715 |
650 |
20-Φ34 |
29 |
4 |
580 |
|
600 |
390 |
1260 |
600 |
600 |
840 |
770 |
20-Φ40 |
38 |
4 |
680 |
