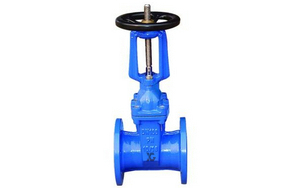

明桿閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,明桿閘閥售前、售中、售后專業服務。

  產品名稱: 明桿閘閥   產品型號: RRHX(Z45X,Z41X)
  驅動方式: 手動,電動   連接形式: 法蘭
  結構形式: 明桿式   密封結構: 軟密封
  壓力范圍: 1.0-1.6MPa   公稱通徑: DN15-2000
  常用材質: 鑄鐵,球墨鑄鐵,鑄鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

明桿閘閥,RRHX(Z45X,Z41X)明桿彈性座封閘閥經過改造適應于水系統,克服了一般閘閥密封性差,彈性疲乏,易生銹等缺陷。彈性座封閘閥是傳統閘閥的換代產品,利用彈性閘板產生微量變形的補償作用,達到好的密封,該閥具 有開關輕巧,密封可靠,使用壽命長等特點,可廣泛應用于自來水、污水、建筑、石油、化工、食品、藥類、輕紡、電力、船舶、冶金、能源系統 等流體管線上作為調節和截流裝置使用。

一、明桿閘閥,RRHX(Z41X)明桿彈性座封閘閥主要技術參數:

● 公稱壓力:1.0~2.5MPa

● 工作溫度:0~80℃

● 法蘭標準:GB/T 17241.6 GB9113

● 公稱通經:50~400mm

● 適用介質:水、油、氣等

● 試驗標準:GB13927 AP1598

二、明桿閘閥,RRHX(Z41X)明桿彈性座封閘閥產品特點:

1、平底式閥座,不出現污物堆積,使密封更可靠

2、閥瓣整體包NBR

3、閥門內件采用耐腐蝕不生銹鋼和銅合金材料,可用于污水系統適應較惡劣的工作環境

4、體積小,重量輕,便于安裝和維修

5、閥桿采用三道O型環密封,大大減少了開關時的磨擦阻力,開關輕巧不漏水

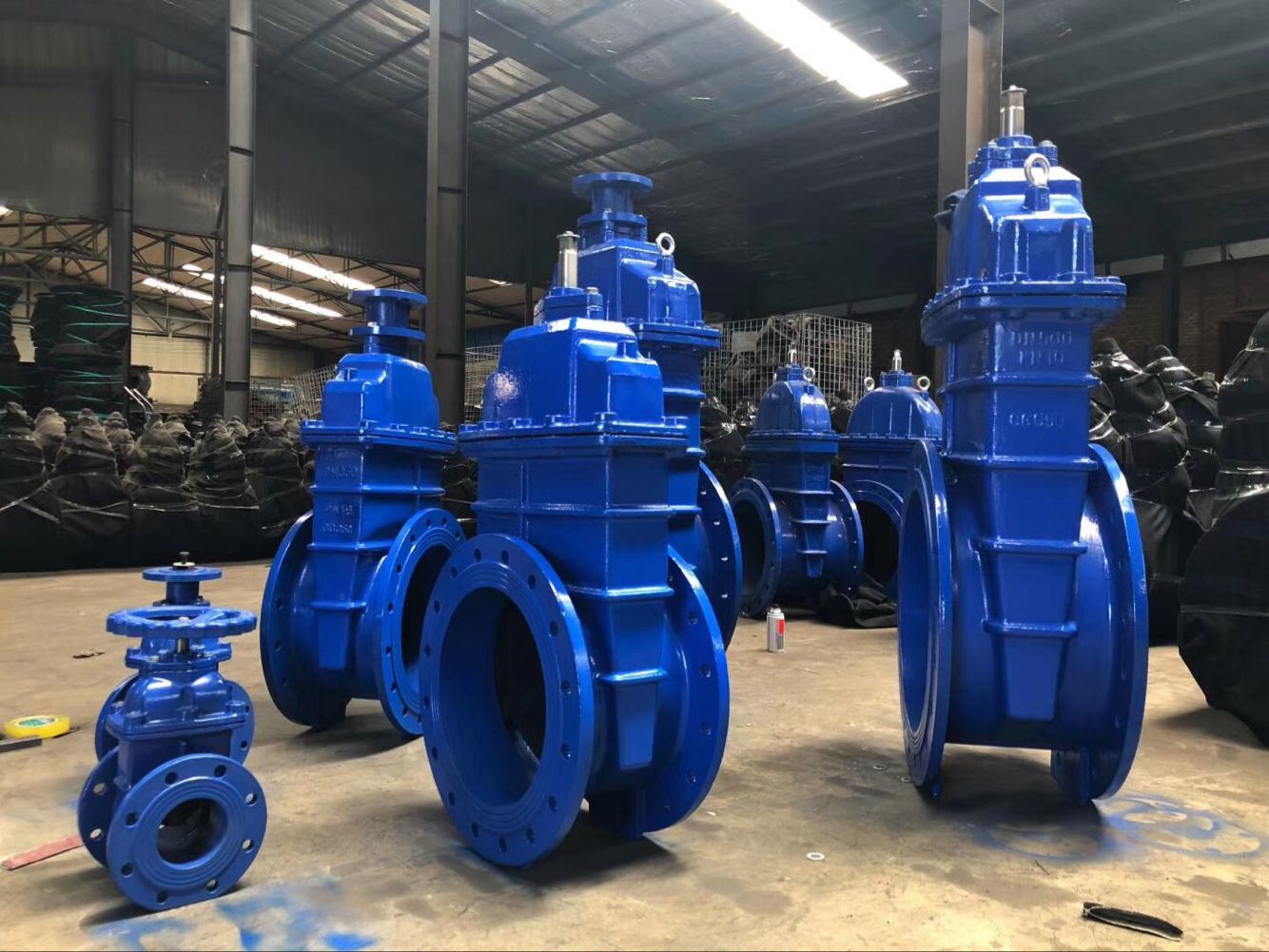

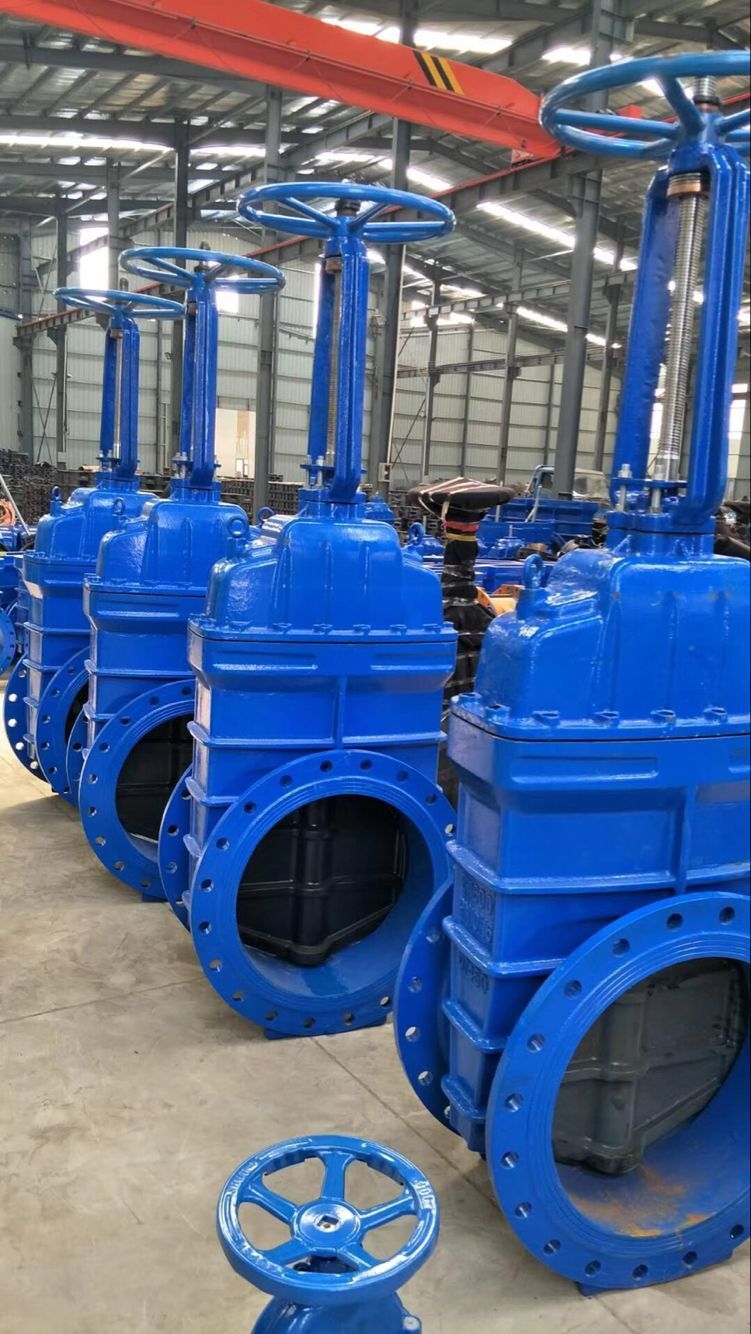

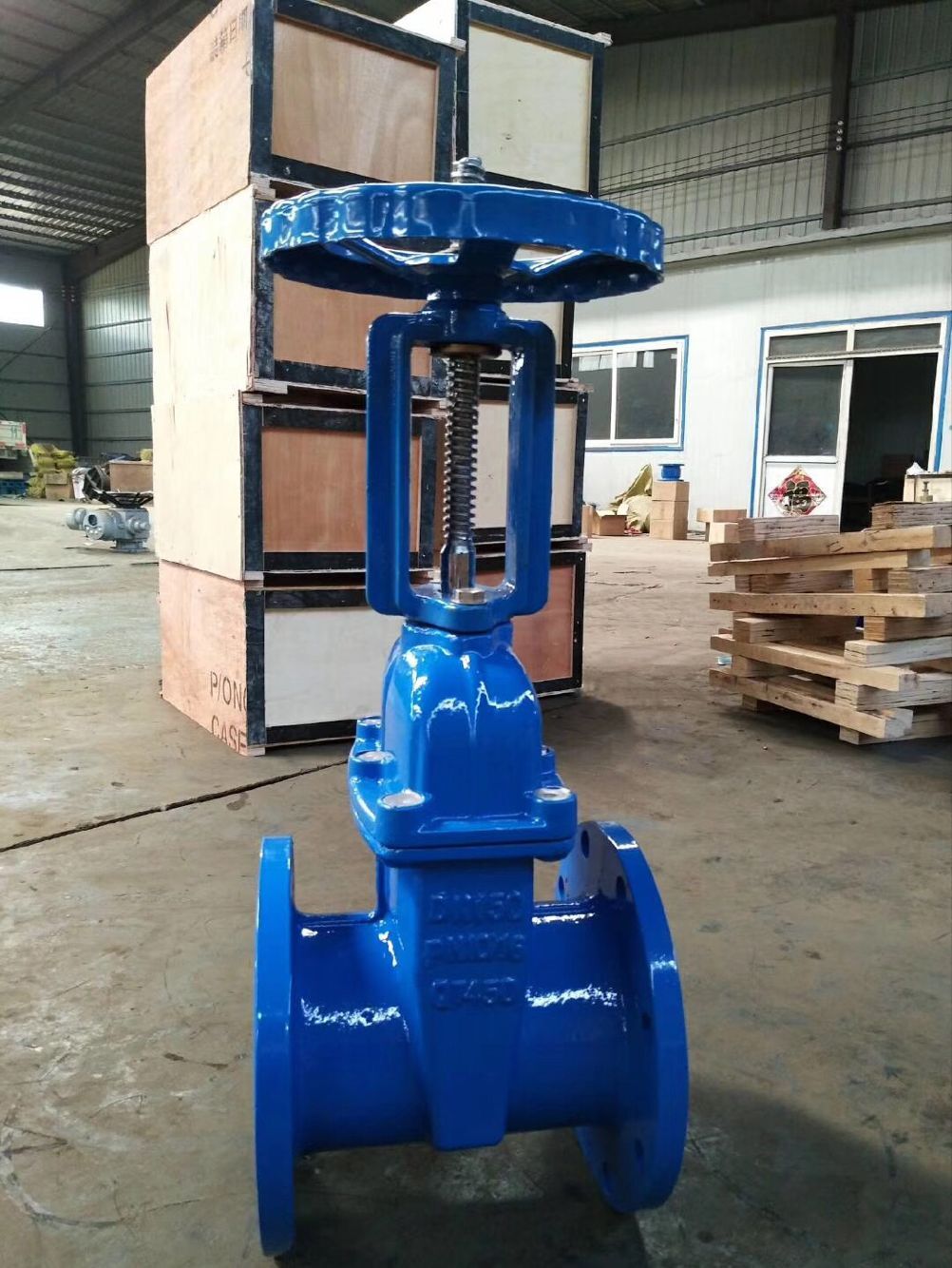

 三、明桿閘閥,RRHX(Z41X)明桿彈性座封閘閥實物圖片

要零部件材質:

名 稱
材 質
閥 體
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板
球 墨 鑄 鐵 +三 元 乙 丙 或 NBR
中 口 墊
丁 腈 橡 膠、三 元 乙 丙
密 封 圈
NBR
支 架
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閥 桿
不 銹 鋼
螺 栓
不 銹 鋼
壓 蓋
球 墨 鑄 鐵、鑄 鋼
閥 桿 螺 母
銅 合 金
手 輪 (傳 動 帽)
可 鍛 鑄 鐵

四、明桿閘閥,RRHX(Z41X)明桿彈性座封閘閥外形連接尺寸:

DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
H
322
332
350
420
581
581
736
882
1009
1300
1380
H1
374
398
429
524
721
736
942
1031
1117
1655
1805

 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。
