排污閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,排污閘閥售前、售中、售后專業服務。

  產品名稱: 排污閘閥   產品型號: Z48H,Z44H
  驅動方式: 手動   連接形式: 法蘭
  結構形式: 閘板   密封結構: 硬密封
  壓力范圍: 1.6-4.0Mpa   公稱通徑: DN25-DN300
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

排污閘閥產品介紹:

Z44H/Z48H快速排污閘閥:快速排污閥是由閘閥演變而來的,利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。Z44H排污閥不僅結構簡單、密封性好,而且安裝尺寸小、材料耗用少、重量輕、體積小,特別是驅動力小,操作簡便,易實現快速啟閉。

排污閘閥,Z48H快速排污閘閥結構原理:

 快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的,作用在閥瓣上的機械載荷主要是來自壓縮彈簧,這種幾乎是固定的機械載荷。雖然對于壓縮彈簧,加載的排污閥可以通過調整彈簧力來達到良好密封,但密封壓差必須足夠,以保證足夠的密封力,從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差,以確保開啟靈活。

排污閘閥采用主要標準:

1、設計制造按GB/T12237-1989的規定。
2、檢驗和試驗按GB/T13927-1992的規定。
3、法蘭尺寸按JB79-59的規定。
4、壓力--溫度等級按GB9131的規定。
5、壓縮彈簧按GB/T1239.2的規定。
6、結構長度按JB/T6900-93的規定。
7、標志按GB/T12220-1989的規定。

排污閘閥主要性能規范:

型號

公稱壓力

試驗壓力Ps(MPa)

適用介質

適用介質(℃)

- -

P44 48H-16C

1.6

2.4

1.8

水、蒸汽

≤250

P44 48H-16

P44 48H-25C

2.5

3.8

2.8

P44 48H-25

≤425

P44 48H-40C

4.0

6.0

4.4

P44 48H-40

≤250

排污閘閥主要零件材料:

零件名稱

閥體、閥蓋

閥座、閘板

閥桿

齒輪軸

填料

墊片

扳手

P44 48H-16C
P44 48H-25
P44 48H-40

鑄鋼

鉻不銹鋼

鉻不銹鋼

鉻不銹鋼

油浸石墨
石棉盤根

橡膠石
棉板

球墨
鑄鐵

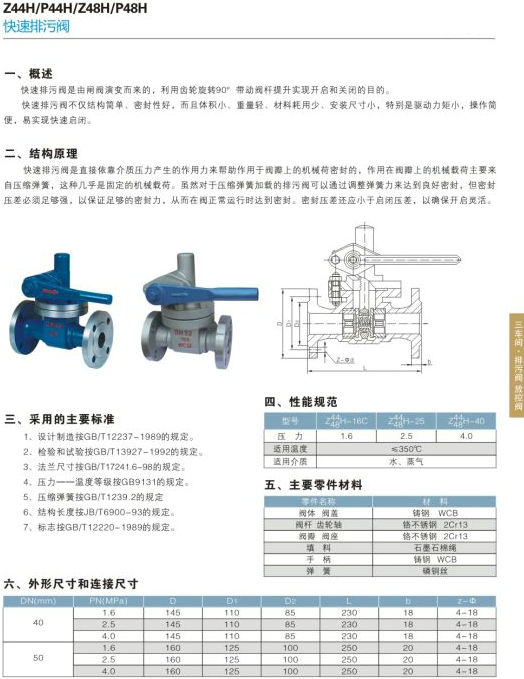

排污閘閥,Z48H快速排污閘閥相關尺寸結構圖:

排污閘閥,Z48H快速排污閘閥相關尺寸結構圖
