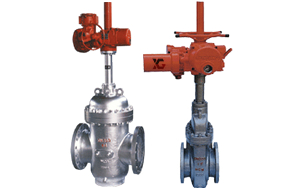

電動平板閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動平板閘閥售前、售中、售后專業服務。

  產品名稱: 電動平板閘閥   產品型號: Z943F
  驅動方式: 電動,手動   連接形式: 法蘭,焊接
  結構形式: 閘板式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6-6.4Mpa   公稱通徑: DN50-800
  常用材質: 鑄鋼,不銹鋼,合金鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程
電動平板閘閥,電動帶導流孔平板閘閥,電動無導流孔平板閘閥選用原則

1. 石油、天然氣的輸送管線,選用單閘板或雙閘板的平板閘閥。如需清掃管線的,選用單閘板或雙閘板帶導流孔的明桿平板閘閥。

2. 成品油的輸送管線和貯存設備,選用無導流孔的單閘板或雙閘板的平板閘閥。

3. 石油、天然氣的開采井口裝置,選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥,大多為API16A標準,壓力等級為API2000、 API3000、API5000、API10000、API15000、API20000。

4. 帶有懸浮顆粒介質的管道,選用刀型平板閘閥。

5. 城市煤氣輸送管線,選用單閘板或雙閘板軟密封明桿平板閘閥。

6. 城市自來水工程,選用單閘板或雙閘板無導流孔明桿平板閘閥。



電動平板閘閥,電動帶導流孔平板閘閥,電動無導流孔平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃?xì)夤芫等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

 電動平板閘閥,電動帶導流孔平板閘閥,電動無導流孔平板閘閥的特點:
1.閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分,維修和更換工作能夠在不拆下閥門的情況下進行。

(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承,最大程度減少操作扭矩。

(2) 閥桿–螺紋長度直到托架;銷釘和點焊;具有穩定性。

(3) 壓力密封–結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現最好的閥帽密封。

(4) 閥座環–焊接閥座環垂直于流動通道,易于維護。

(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪,DN350以上配置斜齒輪操作機構。

(6) 軛架–完全裝配式軛架通過抗震測試,易于維護和安裝執行機構。

(7) 壓蓋–兩件式,自調節壓蓋,避免被彈出。

(8) 整體后座–硬面,使用壽命最長。

(9) 閥瓣–彈簧負載閥瓣能夠自行調節,減少執行機構的扭矩需求。

(10) 整體止動–整體鑄造托架止動裝置,定位組裝的托架閥瓣,使得閥座更加穩定可靠。

 電動平板閘閥執行標準:

設計規范

結構長度

連接法蘭

試驗與檢驗

壓力-溫度

產品標識

JB/T5298

JB/T5298

JB/79

JB/T5298

GB9131

GB/T12220

API6D

API6D

ANSI-16.5

API6D

ANSI B16.34

MSS SP-25

 產品性能規范:

設計等級

常溫下試驗壓力(MPa)

適用溫度℃

適用介質

殼體

左密封

左密封

低壓密封

“G”型

“D”型

普通型

“抗流”型

“基本”型

公稱壓力PN(MPa)

1.6

2.4

1.76

1.76

0.6

-29~50

-45~21

-2~121

H2S和CO2總含量大于500mg/m2的介質

石油天然氣、水等

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅級Lb

150

3.0

2.2

2.2

0.6

300

7.7

5.6

5.6

0.6

主要零部件材料:

閥門/閥蓋

WCB

WC6

A352-LCB

A351-CF8M

閘板

2Cr13+ENP

20CrMoV+STL

ANSO410+ENP

ANSI316+ENP

閥桿

2Cr13

2Cr13

A182-A6a

A182-A316S

閥座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨/Flexible Graphite

/PTFE+FPM



墊片

-

螺栓

35

35CrMo

A193-B7M

A193-B8

適用介質

水、油口、蒸汽

蒸汽、油品

丙烷、乙希

酸類

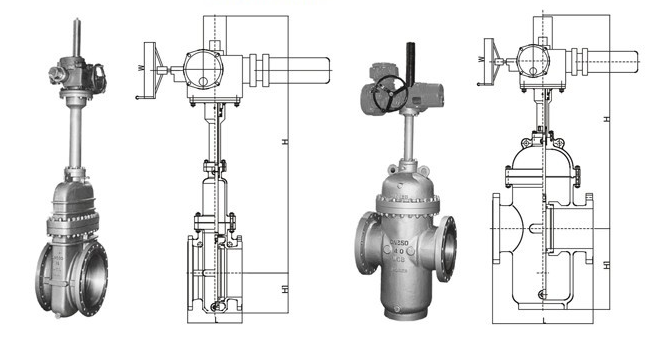

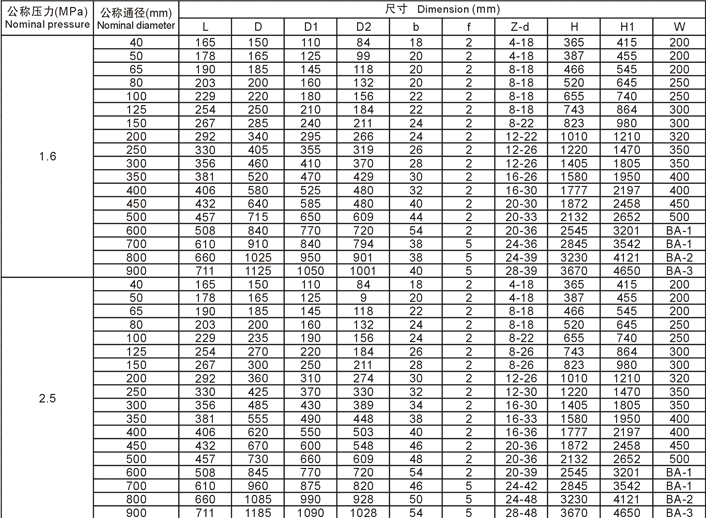

電動平板閘閥的外形及尺寸:
