楔式閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,楔式閘閥售前、售中、售后專業服務。

  產品名稱: 楔式閘閥   產品型號: Z41H
  驅動方式: 手動,電動,氣動,齒輪傳動   連接形式: 法蘭,焊接
  結構形式: 楔式   密封結構: 硬密封
  壓力范圍: 1.6-16MPa   公稱通徑: DN25-DN600
  常用材質: 鑄鋼,不銹鋼,合金鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

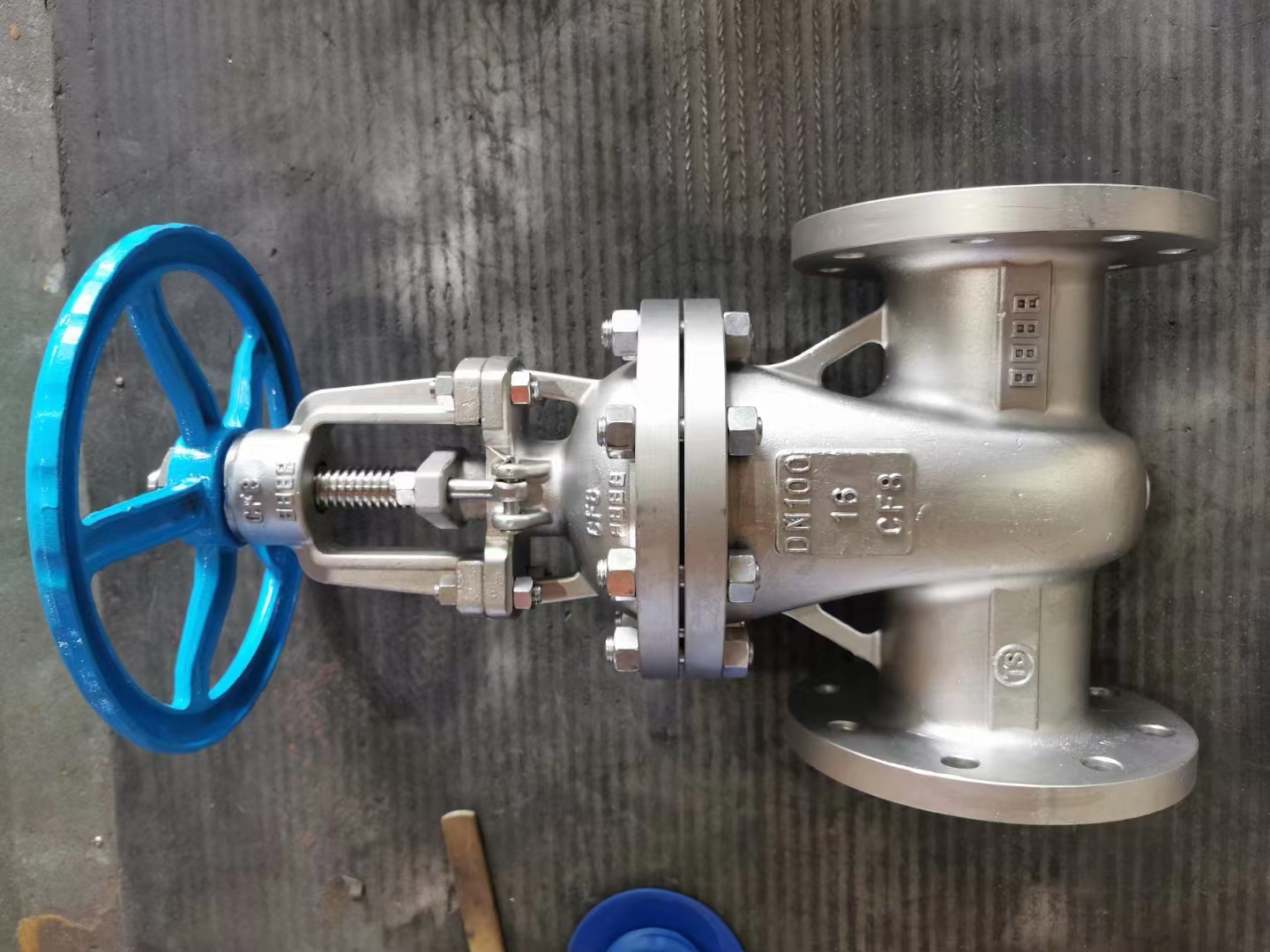

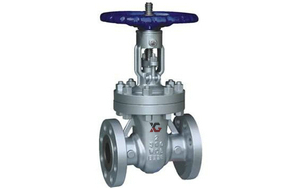

楔式閘閥圖片

楔式閘閥應用范圍:
楔式閘閥廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

在各種類型的閥門中,閘閥是應用最廣泛的一種。它一般只適用于全開或全閉,不能作調節和節流使用。

楔式閘閥用在對閥門的外形尺寸沒有嚴格要求,而且使用條件又比較苛刻的場合。如高溫高壓的工作介質,要求關閉件要保證長期密封的情況下等。

通常,使用條件或要求密封性能可靠,高壓,高壓截止(壓差大)、低壓截止(壓差。驮肼、有氣穴和汽化現象、高溫介質、低溫(深冷)時,推薦使用楔式閘閥。如電力工業、石油煉制、石油化工、海洋石油、城市建設中的自來水工程和污水處理工程,化工等領域中應用較多。

楔式閘閥結構特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面采用不銹鋼和硬質合金,使用壽命長
3、采用柔性石墨填料、密封可靠,操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

楔式閘閥標準規范:
設計制造標準:GB/T 12234-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

楔式閘閥零件材料與工況:

閥體/閥蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
零件名稱 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
閘板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
閥桿 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304L+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨
壓蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

楔式閘閥主要尺寸結構圖及重量:

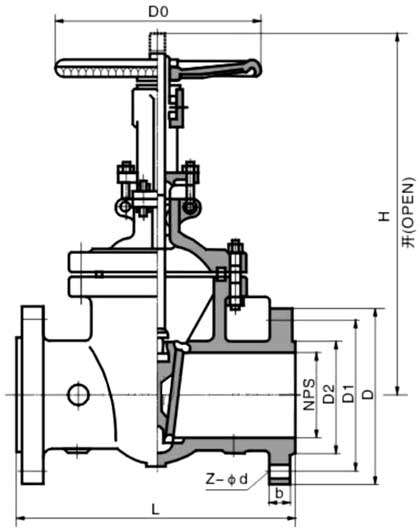

楔式閘閥尺寸結構圖

   楔式閘閥-1.6MPa主要連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

楔式閘閥-2.5MPa主要連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

楔式閘閥-4.0MPa主要連接尺

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600

楔式閘閥-6.4MPa主要連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800

楔式閘閥-10.0MPa主要連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 720

楔式閘閥-16.0MPa主要連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450

 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:排渣閘閥 更多相關產品:美標閘閥
