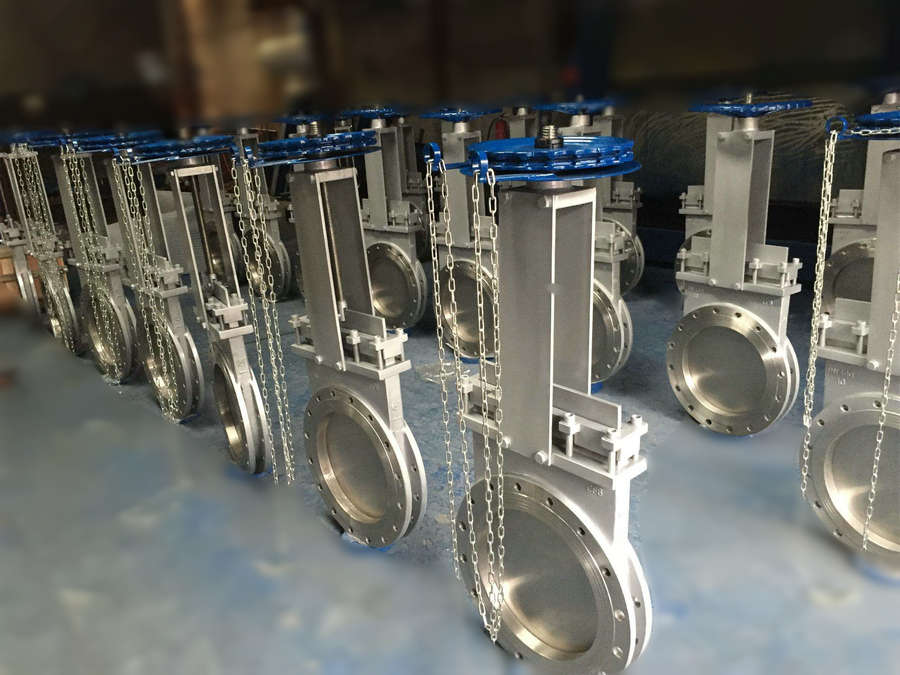

鏈輪刀閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,鏈輪刀閘閥售前、售中、售后專業服務。

  產品名稱: 鏈輪刀閘閥   產品型號: PZL73H,PZL73X,PZL43H
  驅動方式: 鏈輪式   連接形式: 法蘭,對夾式
  結構形式: 刀型   密封結構: 硬密封,軟密封,單面密封,雙面密封
  壓力范圍: PN10 PN16 150LB   公稱通徑: DN50- DN1200
  常用材質: 鑄鐵,WCB,不銹鋼,雙相鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

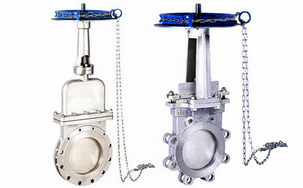

鏈輪刀閘閥產品概述:

(暗桿,對夾式,梅花形)設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善,便于維修,使用壽命長。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。

鏈輪刀閘閥設計標準

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

 鏈輪刀閘閥特點:

1、采用全圓形的通道設計,刀板底端加工成刀刃,光潔度高,保證了好的密封性。

2、在刀板上端安裝有PTFE、刮泥器,可防止粉塵砂礫等擦傷性物質進入填料盒。

3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可防止顆粒物料直接沖刷在密封上,從而可改善的工作條件,延長壽命。

4、根據需要,可在閥體四周設置多個沖洗口,直接用空氣、蒸汽或水進行沖洗,防止沉淀物逐漸堆積,對于輸入困難的流體特別適用。

5、刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善,便于維修,使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

尺寸范圍:

 DN50~600mm   NPS 2”-24”  (大口徑按需定制)

 工作壓力:

 DN50~DN250: 10Bar  NPS2~NPS10:150Psi

 DN300~DN450: 7Bar  NPS12~NPS18:90Psi

 DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用溫度:  -29...+800℃
 密封等級:

 硬密封IV級密封 *軟密封VI級密封 *試壓標準參照 MSS SP-81

 閥體材質:

 鑄鋼, 不銹鋼,  特殊材質

 閥芯/閥桿材質:  不銹鋼硬化處理, 特殊材質硬化處理
閥座材質:

不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 結構長度:   MSS SP-81
 法蘭標準:

 GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 應用范圍:

 制漿造紙,污水處理,食品飲料,化工行業,能源行業,鋼鐵行業等

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。

相關產品:暗桿刀閘閥 更多相關產品:傘齒輪刀閘閥
