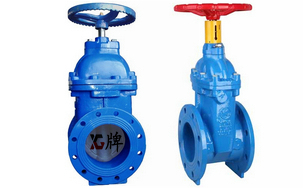

暗桿閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,暗桿閘閥售前、售中、售后專業服務。

  產品名稱: 暗桿閘閥   產品型號: RVHX(Z45X)
  驅動方式: 手動,電動   連接形式: 法蘭,螺紋
  結構形式: 暗桿式   密封結構: 軟密封
  壓力范圍: 1.0-1.6MPa   公稱通徑: DN15-2000
  常用材質: 鑄鐵,球墨鑄鐵,鑄鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

暗桿閘閥,RVHX(Z45X)暗桿彈性座封閘閥利用閘板整體包膠產生變形補償作用,達到好的密封效果,克服了一半閘閥密封不良、漏水和生銹的現象?蓮V泛用于自來水\污水、建筑、石油、化工、食品、藥類、輕紡、電力 、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
暗桿閘閥,RVHX(Z45X)暗桿彈性座封閘閥其特點:

1.整體包膠:閥門采用整體包膠,其良好的覆著性與精確的幾何尺寸,保證密封可靠,壽命長。

2.重量輕:閥門采用球鐵制成,重量輕,安裝方便。

3.平底閥座:底部采用與水管相同的平底式閥座設計、不容易產生雜物淤積,密封可靠。

4.耐腐蝕性:內腔采用無毒環氧樹脂涂裝,防止腐蝕和生銹,不但可供生飲,而且可用于污水系統了。

5.三“O”性圈密封:閥桿采用三道“O”形環密封,摩擦阻力小,開關輕巧,不漏水。

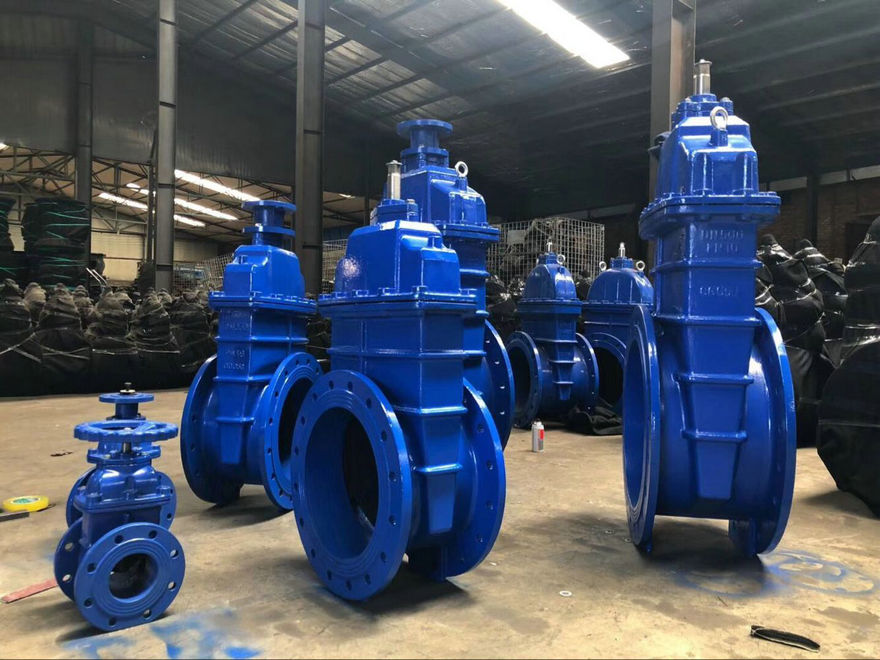

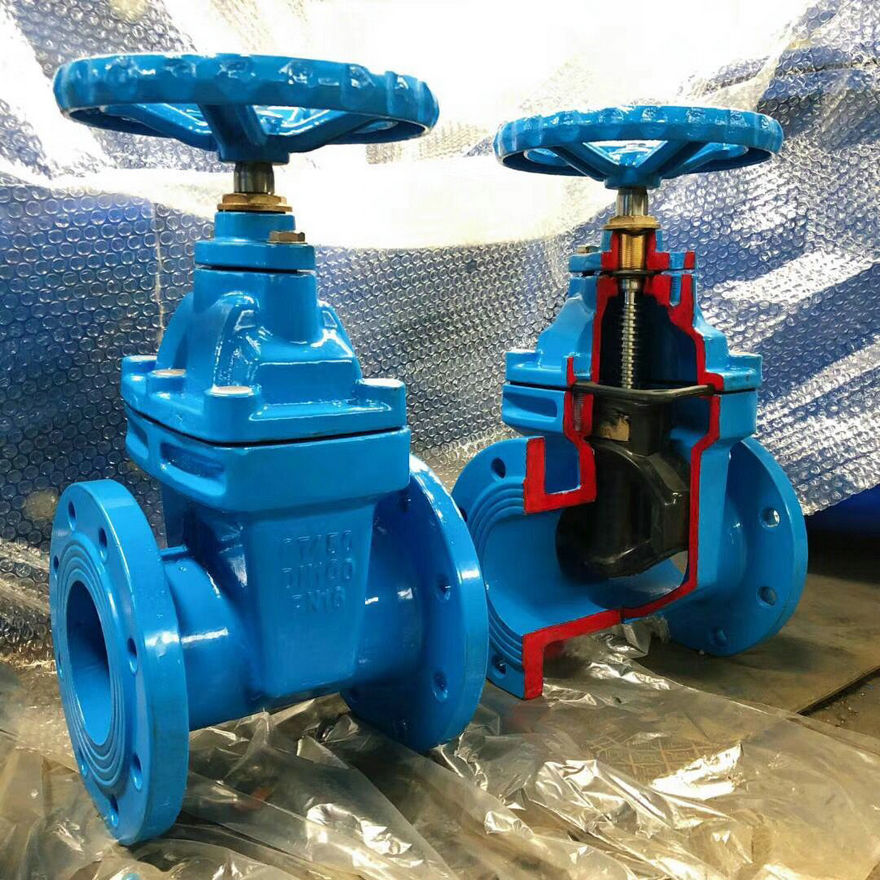

二、暗桿閘閥,暗桿彈性座封閘閥實物圖片

主要零部件材料

名稱
材料
閥體
灰鑄鐵、球墨鑄鐵、鑄鋼
閘板
球墨鑄鐵外覆三元乙丙或NBR
內六角螺栓
碳化處理
密封圈
NBR
閥蓋
灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿
不銹鋼
“O”形密封圈
NBR
止推軸承
錫青銅
螺栓
不銹鋼
壓蓋
球墨鑄鐵、鑄鋼
防塵罩
NBR
手輪(傳動帽)
鑄鐵

三、暗桿閘閥,暗桿彈性座封閘閥主要技術參數

公稱壓力:1.0-1.6MPa工作溫度:0~80℃法蘭標準:GB/T17241.6GB9113

公稱通經:50~600mm適用介質:水、油、氣等試驗標準:GB13927  AP1598

四、暗桿閘閥,暗桿彈性座封閘閥主要外形連接尺寸


DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L 長度
178
190
203
229
254
267
292
330
356
381
406
432
457
508
H 全關
313
332
372
424
497
562
680
837
948
1010
1220
1280
1480
1665
H1 全開
355
375
415
476
540
600
720
875
990
1050
1245
1310
1560
1750

暗桿閘閥尺寸圖:


售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。
