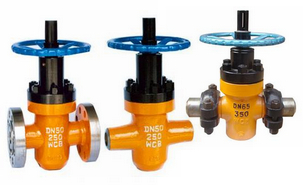

高壓平板閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,高壓平板閘閥售前、售中、售后專業服務。

  產品名稱: 高壓平板閘閥   產品型號: ZF43Y,ZF63Y,Z83Y
  驅動方式: 手動,電動   連接形式: 法蘭,焊接,卡箍
  結構形式: 閘板式   密封結構: 硬密封
  壓力范圍: 1.6-42MPa   公稱通徑: DN25-200
  常用材質: 鑄鋼、不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

ZF系列注水閥均為高壓平板閘閥。結構合理,密封可靠,操作輕便。密封面均噴焊硬質合金,具有防腐、耐磨、耐沖蝕等優點,且可用于節流。尤其適用于工作壓力≤42MPa,工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
油田平板閘閥采用新型平衡浮動式密封結構,適用于壓力不大于40MPa,溫度不高于120℃的油、天然氣等管線上,作為控制介質的啟閉及調節裝置,該產品結構設計新穎、選材恰當、測試嚴格、操作輕便,具有較強的防腐、耐磨、耐沖蝕性能,是石油、天然氣工業界一種理想的新型裝備。

高壓平板閘閥參數:

產品型號:ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公稱通徑:DN25-DN300
公稱壓力:16Mpa-42Mpa
適用溫度:-30℃-125℃
適用介質:水、油品、天然氣等
閥體材質:鑄鋼、碳鋼、不銹鋼
連接方式:法蘭連接
傳動方式:手動,蝸輪
設計標準:GB/T19672;API 6D
結構長度:GB/T 19672;API 6D
連接法蘭:GB/T 9113;ASME B16.5
試驗檢驗:JB/T 9092;AIP 598

高壓平板閘閥特性:

①采用浮動閥座,雙向啟閉,密封可靠,啟閉靈活。
②閘板下部開有導流孔,并給予精密導向,同時密封部均噴焊硬質合金,耐沖蝕。
③閥體承載能力高,通道為直通式,全開時,與閘板導流孔相貫通和直管相似,流阻很小。閥桿處采用復合填料,多重密封,使得密封可靠,摩擦力小。
④關閉閥門時,順時針轉動手輪,閘板下移至底部,由于介質壓強的作用,將進口端密封座推向閘板方向。形成較大的密封比壓,從而形成第一道密封。同時,將閘板壓向出口端密封座上,成為雙重密封。
⑤由于采用雙重密封,所以可在不影響管道工作的情況下更換易損件。
⑥開啟閘板時,逆時針旋轉手輪,閘板上移,導流孔與通道孔相貫通。隨著閘板的上升,貫通孔逐漸加大,至極限位置時,導流孔與通道孔相重合,此時全開。

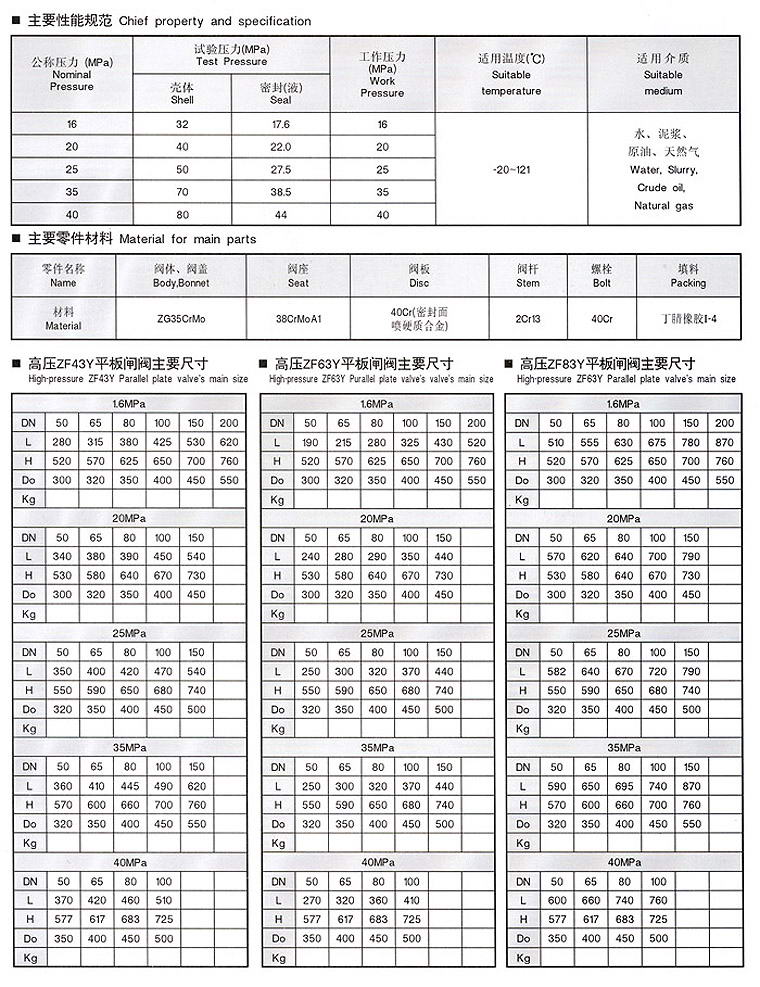

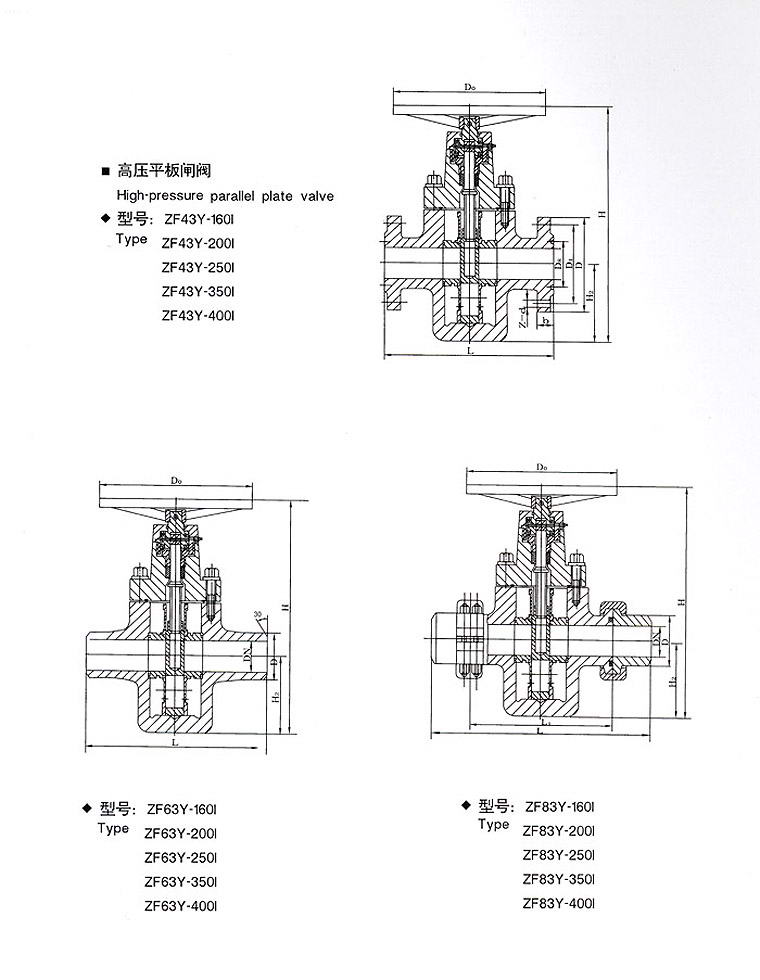

高壓平板閘閥尺寸;
