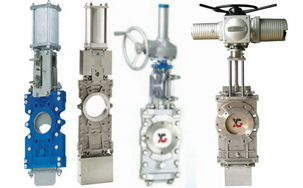

穿透式刀閘閥產品概述：

驅動方式：手動,傘齒輪,氣動,電動其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

穿透式刀閘閥介紹：

穿透式刀閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。

穿透式刀閘閥產品特點：

1、閥門采用整體式設計，流體阻力小，操作靈活方便。

2、穿透式刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。

6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

穿透式刀閘閥設計標準：

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

  連接形式： 對夾法蘭

設計標準： JB/T8691-2013

法蘭標準： GB/T9113.1-2010

結構長度： GB/T15188.2-94 chart6-7

檢驗標準： GB/T13927-2008

開關形式： 手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤

閥體材質： WCB,CF8,CF8M

閘板材質： F55, F53,2205, SS310, SS316L,SS316, SS304

密封材質： NBR, EPDM,PTFE,FKM

填料： 芳綸，高水基，四氟，橡膠，石墨

適用介質： 適用于泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、 化工、食品等領域

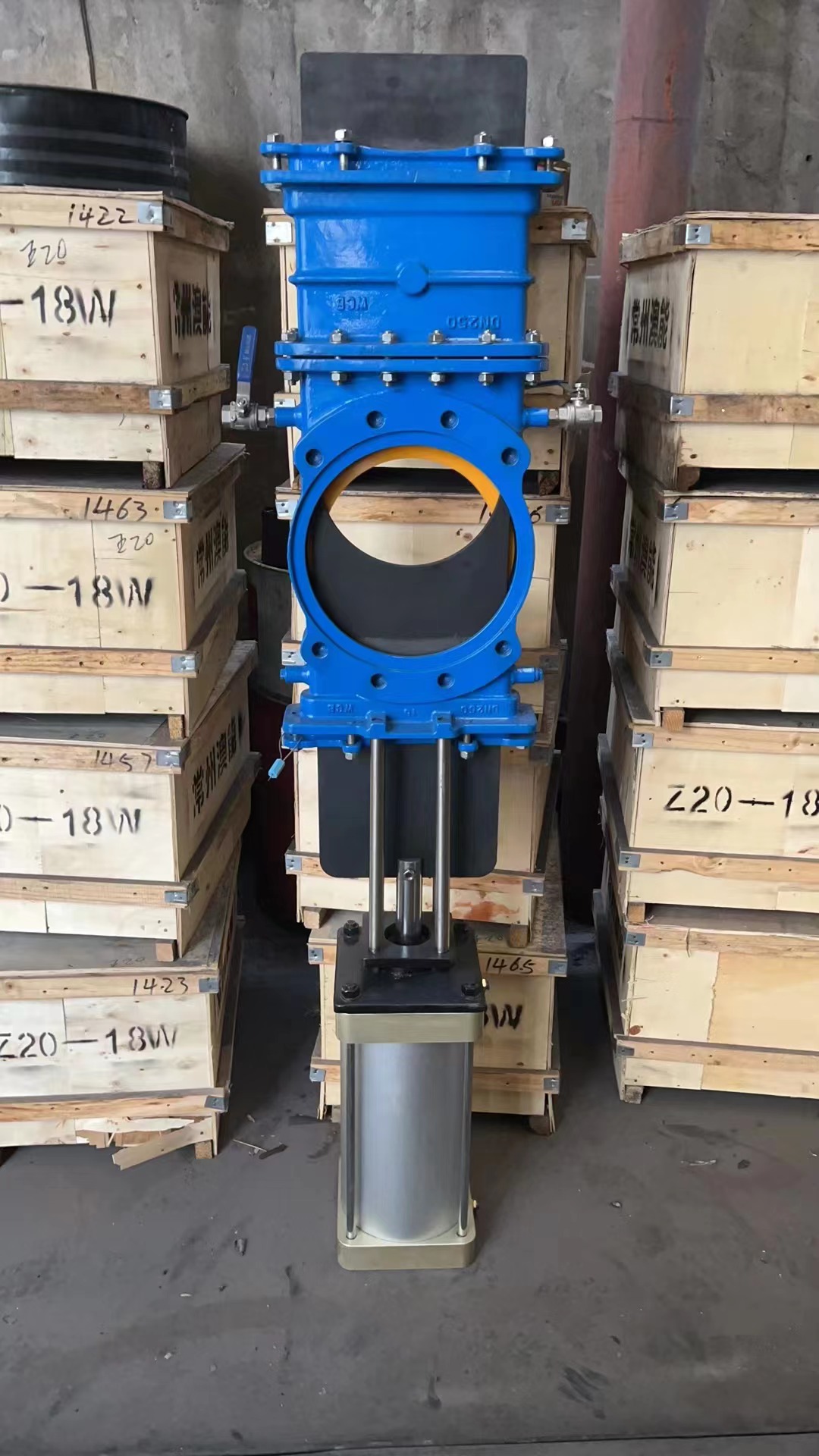

穿透式刀閘閥_氣動穿透式刀閘閥實物圖：
