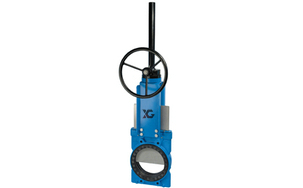

內襯橡膠刀閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,內襯橡膠刀閘閥售前、售中、售后專業服務。

  產品名稱: 內襯橡膠刀閘閥   產品型號: QBZ73X
  驅動方式: 手輪,鏈輪,傘齒輪,電動,氣動,電液動   連接形式: 對夾式,凸耳式,法蘭
  結構形式: 閘板   密封結構: 橡膠,軟密封,單面密封,雙面密封
  壓力范圍: PN10 PN16 150LB   公稱通徑: DN50- DN1200
  常用材質: 鑄鐵,WCB,不銹鋼,雙相鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

內襯橡膠刀閘閥產品概述:
是一種可更換橡膠密封圈的刀閘閥結構,密封原理主要是通過閘板與橡膠密封圈的緊靠,從而達到密封,此結構主要特點在于,橡膠密封圈是封套在閥座上的階梯凹槽內,密封圈由金屬壓套反鎖,使得密封圈與閘板開關密封過程中不會脫落,并且密封圈壞了,可以取下金屬壓套隨意更換橡膠密封圈。使得閥門使用效率高。

內襯橡膠刀閘閥參數:

產品型號:QBZ73X-10C
公稱通徑范圍:DN50-DN1200
公稱壓力范圍:1.0MPa-1.6MPa
材質:鑄鋼、不銹鋼

閘板材質:2Cr13、201、304、316、316L
連接形式:對夾式,法蘭
閥座密封圈:NBR橡膠、三元乙丙橡膠、氟橡膠
填料密封:石墨盤根,四氟盤根
適用介質:污水、粉體顆粒、紙漿、礦漿糖廠

內襯橡膠刀閘閥設計標準:

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch

壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

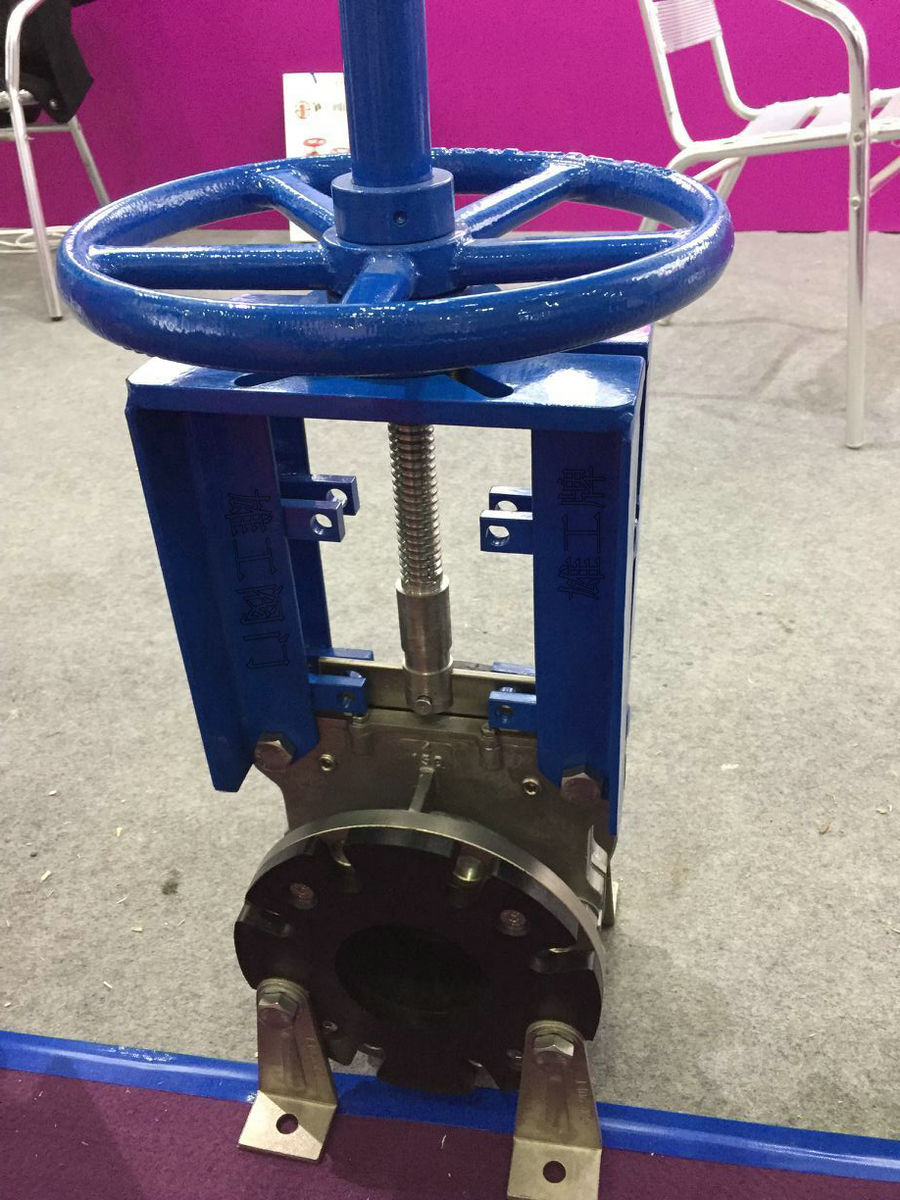

內襯橡膠刀閘閥實物圖片

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。
