氣動漿液閥主要結構與特點:
氣動漿液閥本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、手輪等件組成,閥門啟閉靠旋轉手輪動作來完成,順時旋轉時,閥門關閉;反之為開閥。
氣動漿液閥本閥結構特點:
1、 采用對夾式結構,體積小,重量輕。
2、 完全敞開的通道,可以防止介質在閥內沉積。
3、 U型封圈,密封性能提高。
4、 閘板的外密封,則是通過嵌在閥體內具有彈性的密封條來實現,并可借助于螺釘,壓板進行調整。
5、 流阻小。
6、 安裝維修方便。

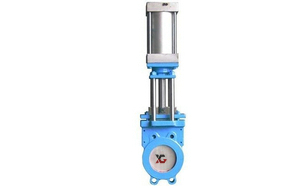

氣動漿液閥實物圖
氣動漿液閥主要零件材料:
序號
|
零件名稱
|
材料
|
序號
|
零件名稱
|
材料
|
備注 |
1
|
閥體
|
HT250/不銹鋼
|
5
|
支架
| |
注1:橡膠的牌號取決于介質和溫度。 2:閘板材質取決于介質成分。 |
2
|
密封圈
|
橡膠(注1)
|
6
|
閥桿
| |
3
|
閘板
|
不銹鋼(注2)
|
7
|
螺母
|
ZHMn58-2-2 |
4 |
密封條 |
聚四氟乙烯 |
8 |
手輪 |
QT40-17 |
1、氣缸是以壓縮空氣為介質,將其能量轉換成機械能,實現直線運動的裝置,是廣泛應用于各種氣動系統的執行元件,是實現工業自動化的基礎元件。
2、技術參數
氣缸內徑 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
理論活塞作用力(N)(以工作壓力為0.4MPa時為準) |
推力
|
490 |
760 |
1215 |
1960 |
3077 |
4800 |
7869 |
12308 |
19227 |
拉力 |
410 |
680 |
1030 |
1770 |
2675 |
4400 |
7379 |
10035 |
18463 |
工作介質
|
經凈化含油霧壓縮空氣
|
工作壓力(MPa)
|
0.15-1
|
環境溫度(℃)
|
-10-+80
|
相對濕度
|
95
|
活塞運動速度(mm/g)
|
50-500
|
耐久性(KM) |
600 |
3、氣缸行程選用范圍
氣缸內徑 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
行程選用范圍 |
400 |
500 |
800 |
800 |
1500 |
1500 |
2000 |
2000 |
2500 |
4、氣缸正確使用注意事項:
(1)負載運動方向必須與活塞桿的運動方向一致,以免活塞桿產生扭曲現象。
(2)使用過濾器,減壓器,潤滑器組合(F-R-E組合)以調整空氣品質,增長使用壽命。
(3)選用出力比實際負載大的氣缸,以免氣壓不足時發生危險。
(4)注意使用環境溫度,氣缸內活塞環及密封部分材料的使用溫度一般限制在-5℃—+60℃以內。
(5)有腐蝕氣體環境,氣缸內活塞及密封部分的材料,一般采用PTFE。
5、氣動漿液閘閥 產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

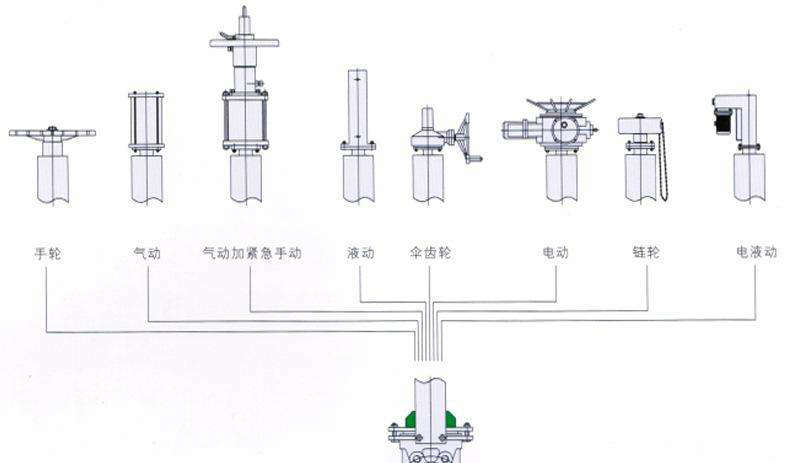

(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
