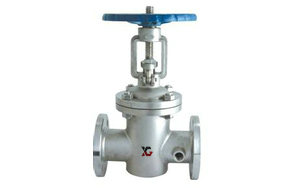

保溫閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,保溫閘閥售前、售中、售后專業服務。

  產品名稱: 保溫閘閥   產品型號: BZ41H/W
  驅動方式: 手輪   連接形式: 法蘭
  結構形式: 夾套   密封結構: 硬密封
  壓力范圍: 1.6-16Mpa   公稱通徑: DN15-250
  常用材質: WCB,不銹鋼,合金鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

保溫閘閥產品介紹:

保溫夾套閘閥作用是用于一些保溫介質的控制閥門,采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套,在有的地方也稱之為夾套閘閥,在閥體兩側都裝有接口根據需要采用法蘭或者螺紋的形式連接。保溫閘閥是保溫閥門當中常用的產品,能夠廣泛的應用在石油、冶金、瀝青、化工等項目。

保溫閘閥,保溫夾套閘閥執行標準:

設計與制造:GB12234
法蘭尺寸:JB/T79 GB9113
壓力溫度:GB9131
結構長度:GB12221
對焊連接尺寸:-
檢驗與試驗:GB13927

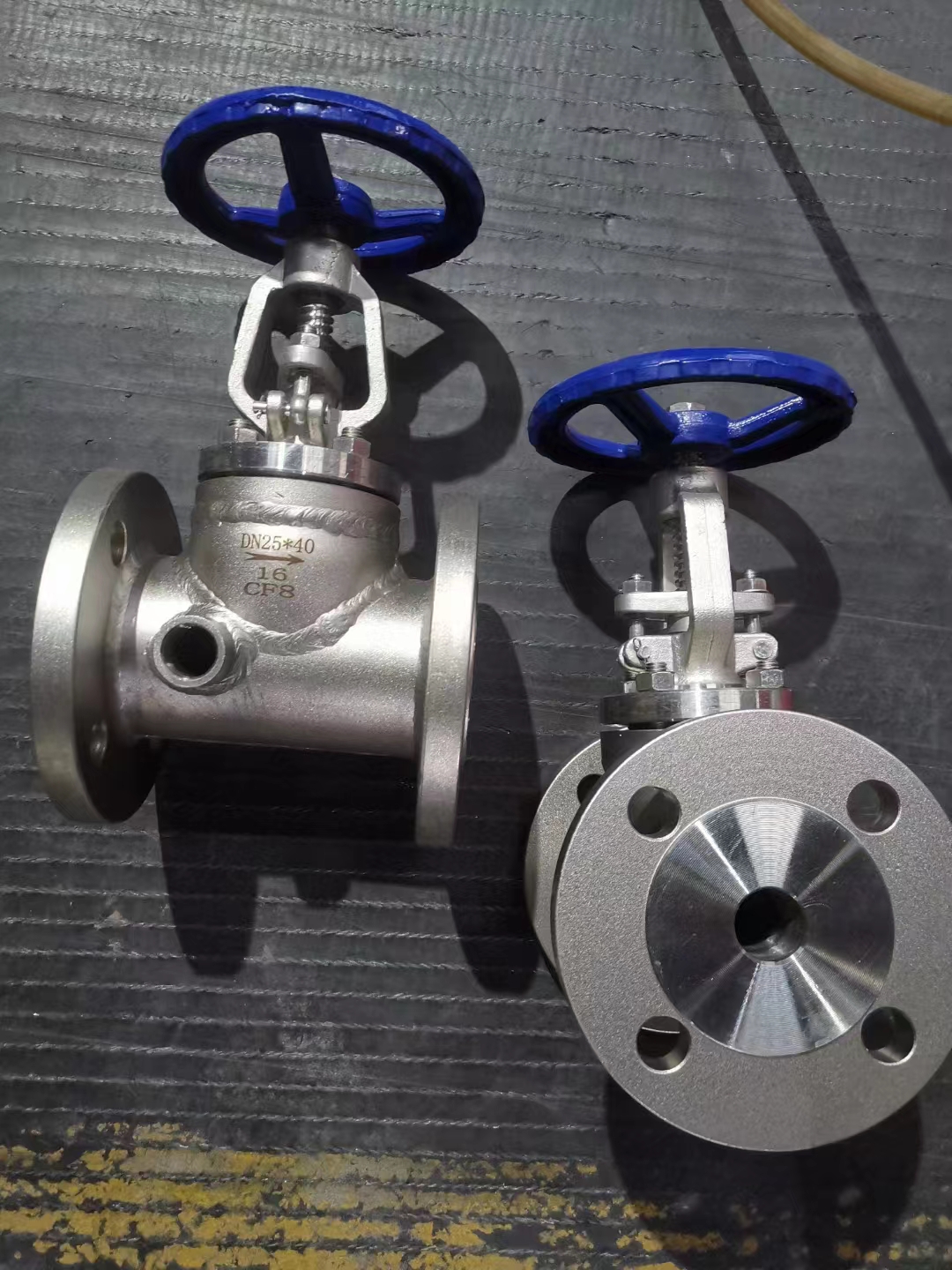

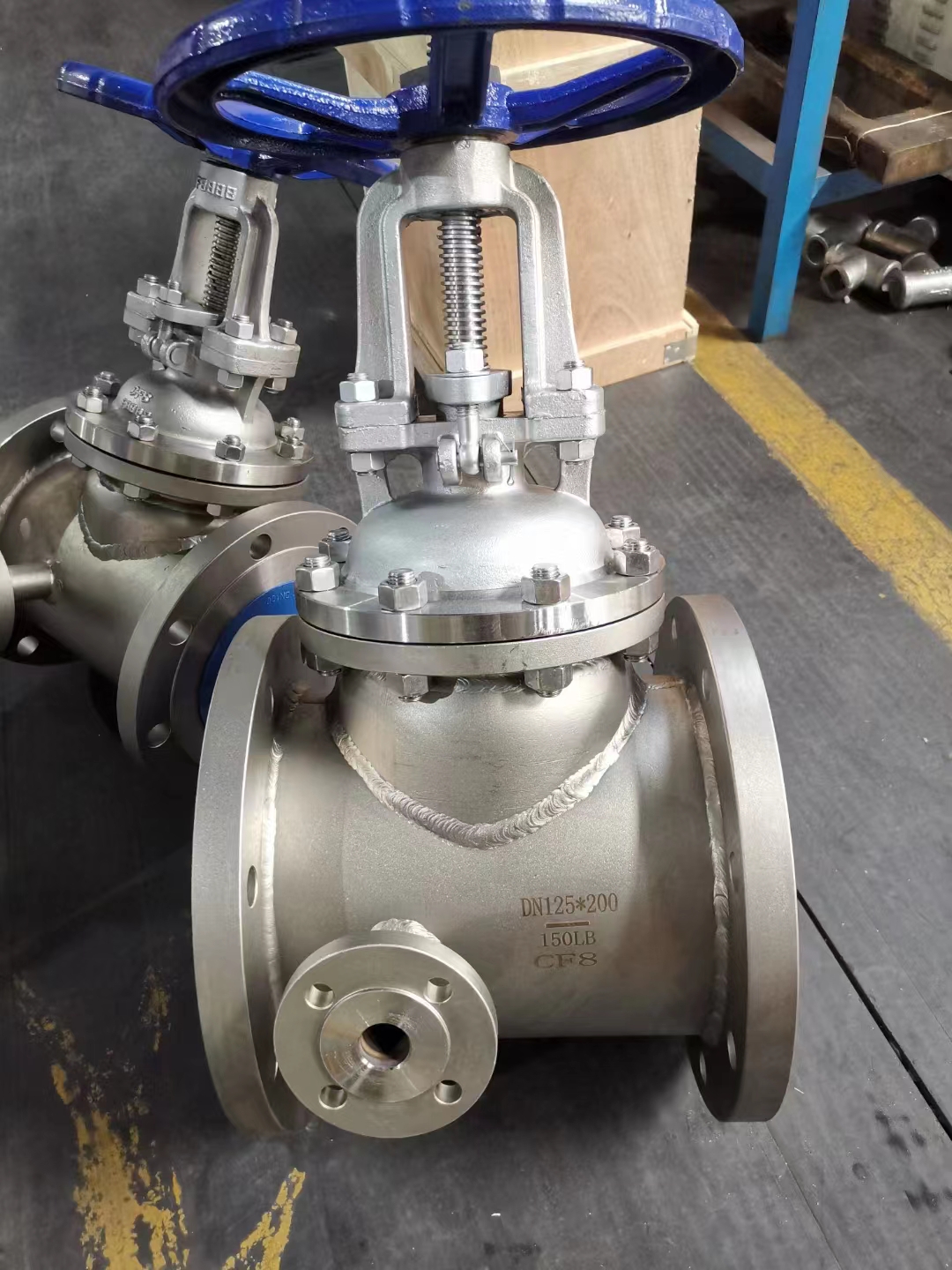

保溫閘閥,保溫夾套閘閥實物圖:

保溫閘閥,保溫夾套閘閥實物圖片

保溫閘閥,保溫夾套閘閥實物圖

保溫閘閥,保溫夾套閘閥標準規范:

設計制造

結構長度

連接法蘭

壓力溫度等級

試驗與檢驗

GB12234 -89
API600

GB12221-89

ANSI B16.5
GB9112~9131
JB/T74~90
JB/T79-94
SH3006
HG20615~20635

GB9131
ANSI B16.34

JB/T 9092
GB13927
API598


保溫閘閥,保溫夾套閘閥產品特點:

1 夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格,結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。

保溫閘閥,保溫夾套閘閥性能規范:

型號 公稱壓力 試驗壓力(MPa) 工作溫度℃ 適用介質
強度(水)(MPa) 密封(水)(MPa) 低壓密封(空氣)(MPa)
BZ41H-16C
BZ41W-16P(R)
1.6 2.4 1.8 0.6 ≤425 酸、堿、濾清類
BZ41H-25C
BZ41W-25P(R)
2.5 3.8 2.8 0.6 ≤550 酸、堿、濾清類
BZ41H-40C
BZ41W-40P(R)
4.0 6.0 4.4 0.6 ≤450 酸、堿、濾清類
BZ41H-64C
BZ41W-64P(R)
6.4 9.6 7.0 0.6 ≤300 酸、堿、濾清類

保溫閘閥,保溫夾套閘閥主要零件材料:

零件名稱

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

閥體/閥蓋

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

閘板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

閥桿

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

石墨+304

石墨+304

石墨+304

石墨+304

石墨Graphite

墊片

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

壓蓋

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料壓環

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

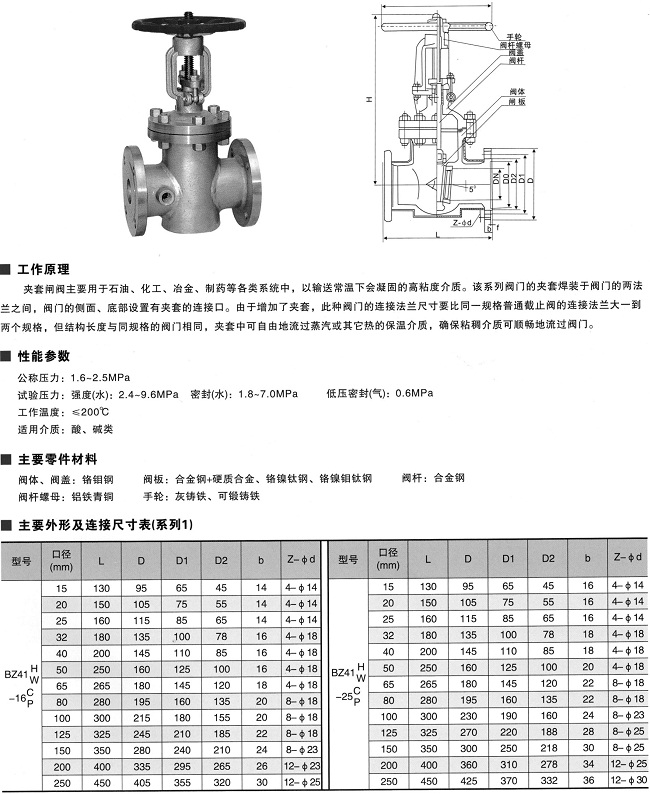

保溫閘閥,保溫夾套閘閥相關尺寸結構圖:

保溫閘閥,保溫夾套閘閥
