高壓閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,高壓閘閥售前、售中、售后專業服務。

  產品名稱: 高壓閘閥   產品型號: Z41H/Z61Y/Z961Y
  驅動方式: 手動,電動,氣動,傘齒輪   連接形式: 法蘭,焊接
  結構形式: 楔式   密封結構: 硬密封
  壓力范圍: 1.6-32Mpa   公稱通徑: DN15-600
  常用材質: WCB,鉻鉬鋼,不銹鋼,合金鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

高壓閘閥產品介紹:

高溫高壓閘閥適用于公稱壓力 PN16~32 MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中, 切斷或接通管路介質。適用介質為:水.油品.蒸汽等。操作方式有:手動、齒輪傳動、電動等。

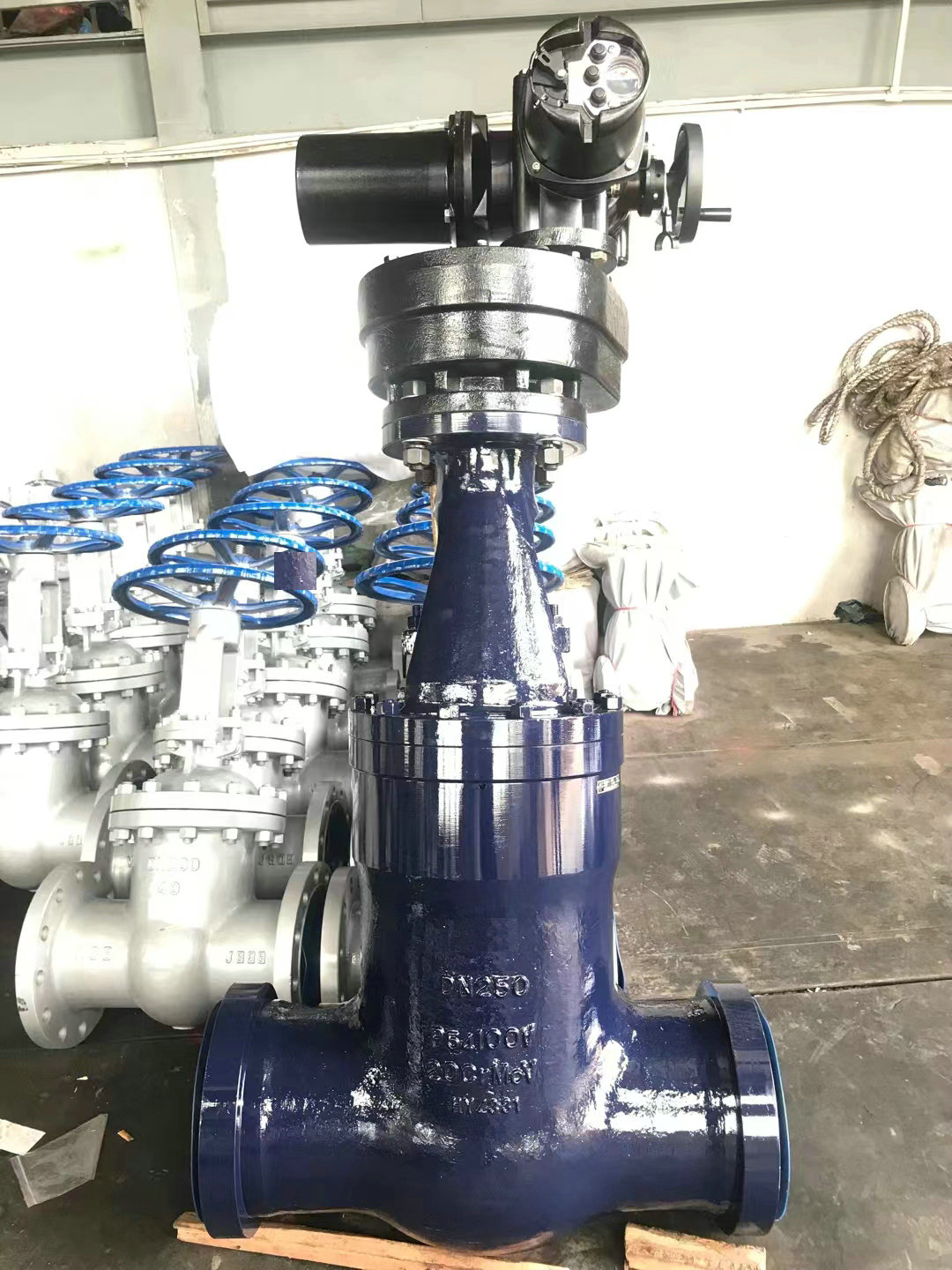

高壓閘閥,高溫高壓閘閥實物圖片:

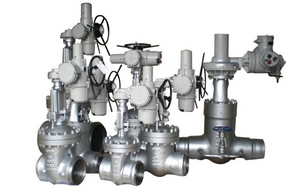

高壓閘閥,高溫高壓閘閥高清圖片

高壓閘閥,高溫高壓閘閥高清圖片

電動高壓閘閥,電動高溫高壓閘閥高清圖片

對接焊端

高壓閘閥,高溫高壓閘閥產品型號

GB1224
ANSI B16.25

Z61Y - 200

Z 61Y – P54/100V

Z61Y - 200

Z 61Y - P54/140V

Z61Y - 250

Z 61Y - P54/170V

Z61Y - 320

Z 61Y - P57/170V

高壓閘閥,高溫高壓閘閥性能規范


型號

公稱壓力
PN (MPa )

試驗壓力 (MPa )

適用溫度 ( ℃ )

適用介質

強度試驗

密封試驗

Z 61Y - 160

16.0

24

17.6

425


蒸汽
油品

Z 61Y - 200

20.0

30

22

Z 61Y - 250

25.0

37.5

27.5

Z 61Y - 320

32.0

48

35.2

Z 61Y – P54/100V

P54/100V

30

11

540

Z 61Y - P54/140V

P54/140V

40

15.4

Z 61Y - P54/170V

P54/170V

48

19

Z 61Y - P57/170V

P57/170V

63

19

570

高壓閘閥,高溫高壓閘閥標準與規范

設計與制造

結構長度

壓力 – 溫度等級

試驗標準

E101
JB/T3595
DL/T531

E101
JB2766
GB/T15188.1

E101
JB/T3595

E101
JB/T9092

高壓閘閥,高溫高壓閘閥主要零件材料

零件材料

材料牌號

閥 體

WCB A105

WC6 12Cr1MoV

WC9 12Cr1MoV

閥 蓋

WCB A105

WC6 12Cr1MoV

WC9 12Cr1MoV

閥 瓣

WCB A105

WC6 25Cr2MoV

WC9 25Cr2MoV

閥 桿

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

閥 座

25 + STL

304

304

密封環 ( 墊 片 )

增強柔性石墨 / 軟鋼

填  料

增強柔性石墨

閥 桿 螺 母

ZCuAl10Fe3 / D2

高壓閘閥,高溫高壓閘閥主要外形尺寸結構及重量:

高壓閘閥,高溫高壓閘閥尺寸結構圖

公稱壓力
PN (MPa)

公稱通徑
DN (mm )

尺      寸 ( mm )

重 量
( Kg )

L

D

L1

d

H

Do

16.0

15

90

23

10

13

182

118

6

20

110

29

11

18

210

130

10

25

120

35

12

23

235

150

13

32

130

43

14

28

258

166

15

40

150

49

15

36

285

180

23

50

170

61

16

45

338

180

35

20.0

15

90

23

10

13

182

118

6

20

110

29

11

18

210

130

10

25

120

35

12

23

235

150

13

32

130

43

14

28

258

166

16

40

150

49

15

36

285

180

25

50

170

61

16

45

338

180

37

25.0

15

90

23

10

13

182

118

6

20

110

29

11

18

210

130

10

25

120

35

12

23

235

150

13

32

130

43

14

28

258

166

16

40

150

49

15

36

285

180

27

50

170

61

16

45

338

180

40

Z960Y 、Z961Y 電動高溫高壓閘閥主要外形尺寸及重量


公稱壓力
PN (MPa)

公稱通徑
DN (mm )

尺       寸 ( mm )

重 量
( Kg )

d

L

H

L1

L2

25.0

50

43

216

840

363

197

103

65

57

254

915

363

197

110

80

67

305

950

363

197

135

100

84

406

1164

437

277

234

125

100

483

1402

437

277

343

150

125

700

1129

/

/

450

175

150

711

1650

457

309

638

225

200

864

1650

554

309

654

300

280

1067

2106

764

398

1973

32.0

100

96

533

1236

437

277

234

125

118

610

1403

437

277

315

150

148

762

1403

526

383

672

175

148

762

1650

554

309

684

225

222

1041

1650

554

309

696

350

350

1250

2255

554

/

2605

P54/100V

175

148

762

1650

554

309

683

225

222

1041

1650

554

309

704

250

222

1041

1795

554

309

1214

300

294

1254

2080

554

309

2125

P54/140V

125

136

600

1115

/

/

/

175

175

750

1205

/

/

/

225

217

850

1490

/

/

/

P54/170V

125

98

630

1230

437

277

312

225

186

1060

1680

554

309

1404

300

278

1397

2265

764

/

2834

350

338

1550

2536

715

/

5591

P57/170V

125

124

600

1115

/

/

/

175

163

750

1205

/

/

/

225

201

850

1490

/

/

/
