放空導淋閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,放空導淋閥售前、售中、售后專業服務。

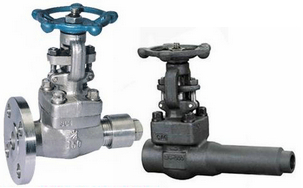

  產品名稱: 放空導淋閥   產品型號: Z41H/Z41Y
  驅動方式: 手輪   連接形式: 法蘭,焊接,螺紋
  結構形式: 閘板式   密封結構: 自密封
  壓力范圍: 150LB~2500LB   公稱通徑: DN10-DN50
  常用材質: 鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

放空導淋閥產品介紹:

Z41H鍛鋼放空導淋閥連接形式:1螺紋,3一端承插焊一端內螺紋,6承插焊,4-法蘭鍛鋼放空導淋閥基本就兩個用途:一用于排放,比如低處液相排放、高處氣相放空、管線末端放空等;二用于臨時管線的接口,如系統接N2、空氣、蒸汽、工藝水之類。情況閘閥無節流要求,所以閘閥多,也有見過用截止閥的,導淋閥是用于排盡的閥門,泵進口都設有導淋閥。

放空導淋閥有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
鍛鋼放空導淋閥延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征
鍛鋼放空導淋閥閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合(NPT)ANSI/ASME B1.20.1

連接方式:一邊承插焊,一邊內螺紋帶實心絲堵
壓力等級:150~2500LB,1.6MPa~ 42.0MPa
產品規格:3/8¨ ~ 2¨ , DN10 ~ 50mm
產品材質:A105,F(xiàn)5,F(xiàn)11,F(xiàn)12,F22,F(xiàn)304,F(xiàn)316,LF2,LF3等
適用溫度:≤425 ℃
適用介質:水、石油、天然氣等
設計標準:ASME/ANSI B16.34;API602;GB/12224,GB/T12228;GB/T12234
結構長度:ASME/ANSI B16.10,JB/T97-95

鍛鋼放空導淋閥連接標準:
螺紋端尺寸標準(ANSIB1.20.1(NPT);GB/T7306-87),
承插孔尺寸標準(ASME/ANSI B16.11;JB/T1751-95),
對焊端尺寸標準(ASME/ANSI B16.25(BW)),
法蘭端尺寸標準(ASME/ANSI B16.5(RF)(RJ);JB/T82.1~82.4-94;HG 20592-97)。
檢驗標準:API 598 ,JB/T9092-99
系列產品:鍛鋼閥門,放空導淋閥,放空排液閥,放空排凈閥,放空閥門,排液閥等.

鍛鋼放空導淋閥主要尺寸與重量

規格 壓力磅級 L H D3 D2 D1 T f N-∮ 重量
英制 公制 縮徑 全徑 縮徑 全徑
1/2 15 150 108 61 61 35 60.5 89 11.5 1.6 4-16 2.56 3.37
300 152 66.5 95 14.5 1.6 4-16 2.73 3.65
600 165 66.5 95 14.5 6.4 4-16 3.00 4.00
3/4 20 150 117 61 78 43 70 98 13 1.6 4-16 3.37 4.37
300 178 82.5 118 16 1.6 4-19 3.65 4.74
600 190 82.5 118 16 6.4 4-19 4.00 5.83
1 25 150 165 78 118 51 89 118 16 1.6 4-16 4.37 8.17
300 229 98.5 133 19.5 1.6 4-19 4.74 8.17
600 241 98.5 133 21 6.4 4-19 5.8.17 9.47
1 1/4 32 150 140 84 118 63 98.5 127 17.5 1.6 4-16 8.94 12.04
300 216 114.5 156 21 1.6 4-19 9.60 13.70
600 339 114.5 156 22.5 6.4 4-19 9.47 10.10
1 1/2 40 150 165 103 118 73 98.5 127 17.5 1.6 4-16 8.94 12.04
300 229 114.5 156 21 1.6 4-22.5 9.60 13.70
600 241 114.5 156 22.5 6.4 4-22.5 10.10 15.61
2 50 150 203 118 132 92 120.5 152 19.5 1.6 4-19 12.64 14.3
300 267 127 165 22.5 1.6 8-19 13.70 17.8
600 292 127 165 25.5 6.4 8-19 15.61 24.6

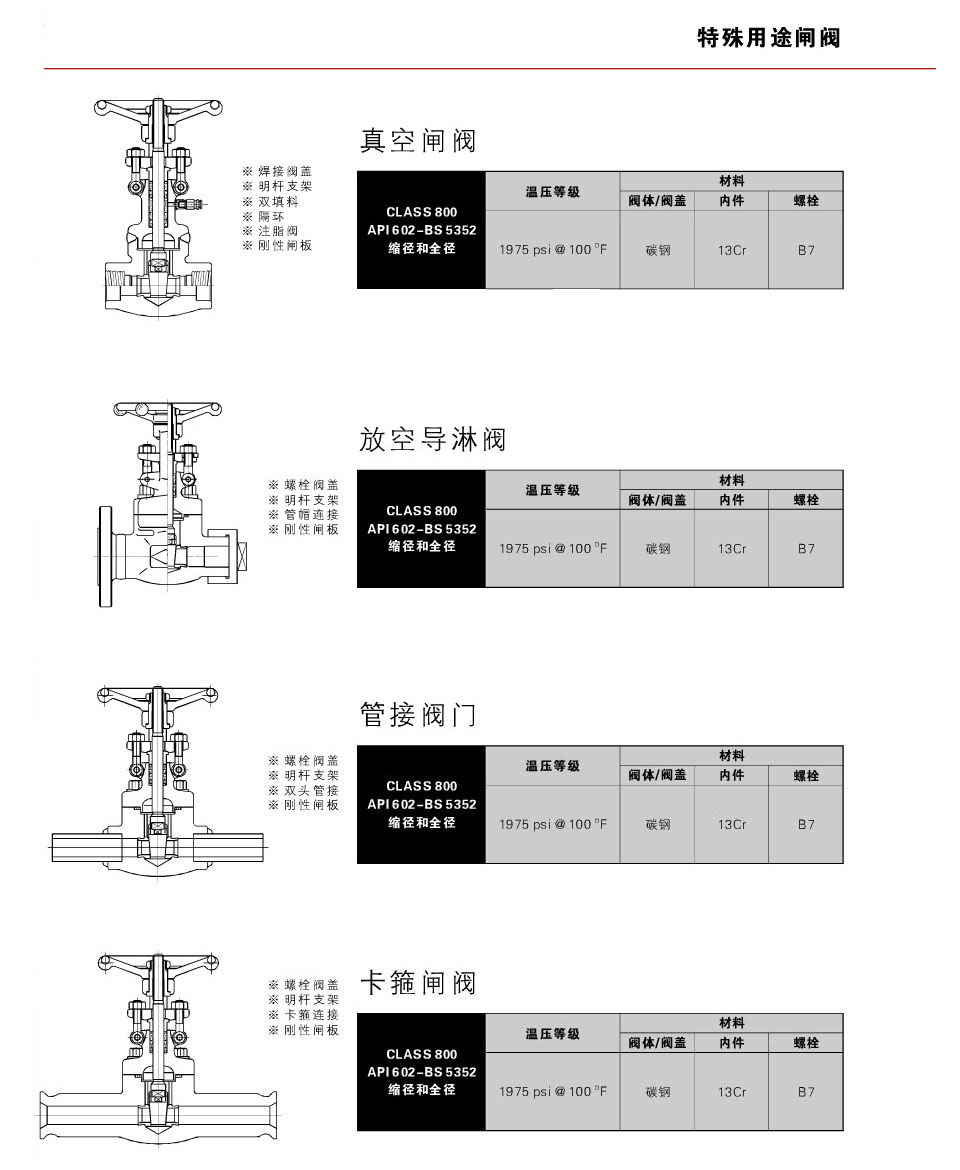

放空導淋閥外形尺寸結構圖放空導淋閥外形尺寸結構圖
