穿透式插板閥

更新時間:2025/1/3

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,穿透式插板閥售前、售中、售后專業服務。

  產品名稱: 穿透式插板閥   產品型號: PCZ73,PCZ673,PCZ973,PCZ573
  驅動方式: 手輪,鏈輪,傘齒輪,電動,氣動,電液動   連接形式: 對夾,法蘭
  結構形式: 穿透式   密封結構: 硬密封,軟密封,單面密封,雙面密封
  壓力范圍: PN10 PN16 150LB   公稱通徑: DN50- DN1200
  常用材質: 鑄鐵,WCB,不銹鋼,雙相鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

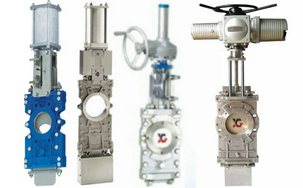

穿透式插板閥圖片

穿透式插板閥產品概述:

可配(氣動,電動,傘齒輪)穿透式刀閘閥適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工等管路上,接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口等介質。

穿透式插板閥性能:

是一種閘板與閥座緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門在于閥體通徑無凹槽,介質不會卡阻堵塞,并且具有全通徑流通特性,適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構 。氣動穿透式不銹鋼插板閥是具有jing密構造,工藝性好,結構緊湊等特點,密封閥座為活動結構設計,有防磨損和自動補償功能,因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動,使得閥門啟閉力穩定,并且具有切斷介質等特點。根據客戶要求可配電磁閥、限位開關、過濾器等。

穿透式插板閥產品特點:

1、閥門采用整體式設計,流體阻力小,操作靈活方便。

2、穿透式插板閥螺桿傳動采用雙平面軸承設計,使得傳動摩擦力減少,從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封,且采用O形圈預緊提供預緊力使密封座緊貼閥瓣,泄露量減少,對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

4、固定導向爪,無凹槽設計,不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要,選擇金屬硬密封或軟密封:閘板采用表面鍍鉻或離子氮化處理,使閘板更耐磨,密封面使用壽命更長;軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR,密封性好,耐腐蝕。

6、介質適應范圍廣:良好的密封性能和經濟實用性,操作可手動、氣動、電動,實用范圍非常廣。

穿透式插板閥設計標準

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:內襯橡膠刀閘閥 更多相關產品:雙向密封刀閘閥
