電動刀閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動刀閘閥售前、售中、售后專業服務。

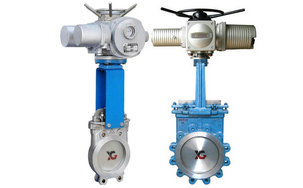

  產品名稱: 電動刀閘閥   產品型號: PZ973,PZ943
  驅動方式: 電動,氣動,手動   連接形式: 對夾式,法蘭,凸耳式
  結構形式: 刀型   密封結構: 硬密封,軟密封,單面密封,雙面密封
  壓力范圍: PN10 PN16 150LB   公稱通徑: DN50- DN1200
  常用材質: 鑄鐵,WCB,不銹鋼,雙相鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


電動刀閘閥產品概述:

PZ973電動刀型閘閥特點及優點:電動刀型閘閥配有電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉主要由左、右閥體、密封有金屬對金屬硬密封,金屬對聚胺脂,帶增強的PTFE軟密封、閘板、鋼螺母、閥桿、支架、電動裝置等件組成。

電動刀閘閥電動裝置參數

電源:AC380V、50HZ。
標準型:標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65,可直接用于戶外。
防水型:產品具有防塵、防浸水(IP67)的外殼防護等。
防爆型(EX):防爆等為DⅡBT4/DⅡCT4。
環境溫度:-20℃~40℃
可選:配電氣控制器

PZ943電動刀型閘閥特點:

1、啟閉迅速,平衡可靠,自動化程度高。

2、裝高度及位置不受限制。

3、用防爆型電動裝置,在各種環境中可以正常工作。

4、有手動,萬一供電間斷,可以手動操作開啟或關閉閥門,有效控制介質,防止事故發生。

電動刀閘閥產品特點

1、閥門采用整體式設計,,流體阻力小,操作靈活方便。

2、電動刀閘閥螺桿傳動采用雙平面軸承設計,使得傳動摩擦力大大減少,從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封,且采用O形圈預緊提供預緊力使密封座緊貼閥瓣,泄露量大大減少,對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

4、固定導向爪,無凹槽設計,不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要,選擇金屬硬密封或軟密封:閘板采用表面鍍鉻或離子氮化處理,使閘板更耐磨,密封面使用壽命更長;軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR,密封性好,耐腐蝕。

6、介質適應范圍廣:良好的密封性能和經濟實用,操作可手動、氣動、電動,實用范圍非常廣。

電動刀閘閥設計標準

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

 電動刀閘閥規格尺寸:

尺寸范圍:

  DN50~600mm   NPS 2”-24”  (大口徑按需定制)

 工作壓力:  DN50~DN250: 10Bar  NPS2~NPS10:150Psi

                    DN300~DN450: 7Bar  NPS12~NPS18:90Psi

                    DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用溫度:  -29...+800℃

 密封等級:

  硬密封IV級密封 軟密封VI級密封

*試壓標準參照 MSS SP-81

 閥體材質:

  鑄鋼, 不銹鋼,  特殊材質

 閥芯/閥桿材質:

  不銹鋼硬化處理, 特殊材質硬化處理

 閥座材質:

  不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 結構長度:   MSS SP-81

 法蘭標準:

  GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 應用范圍:

  制漿造紙,污水處理,食品飲料,化工行業,能源行業,鋼鐵行業等

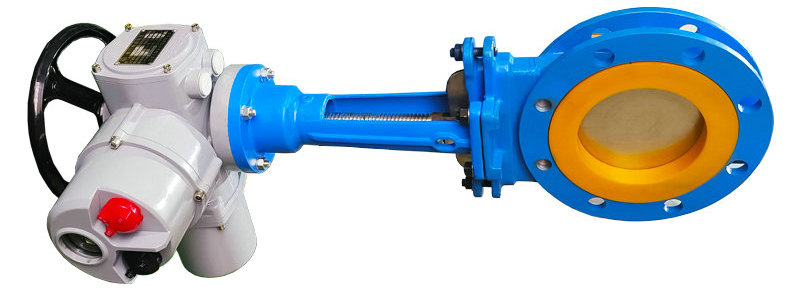

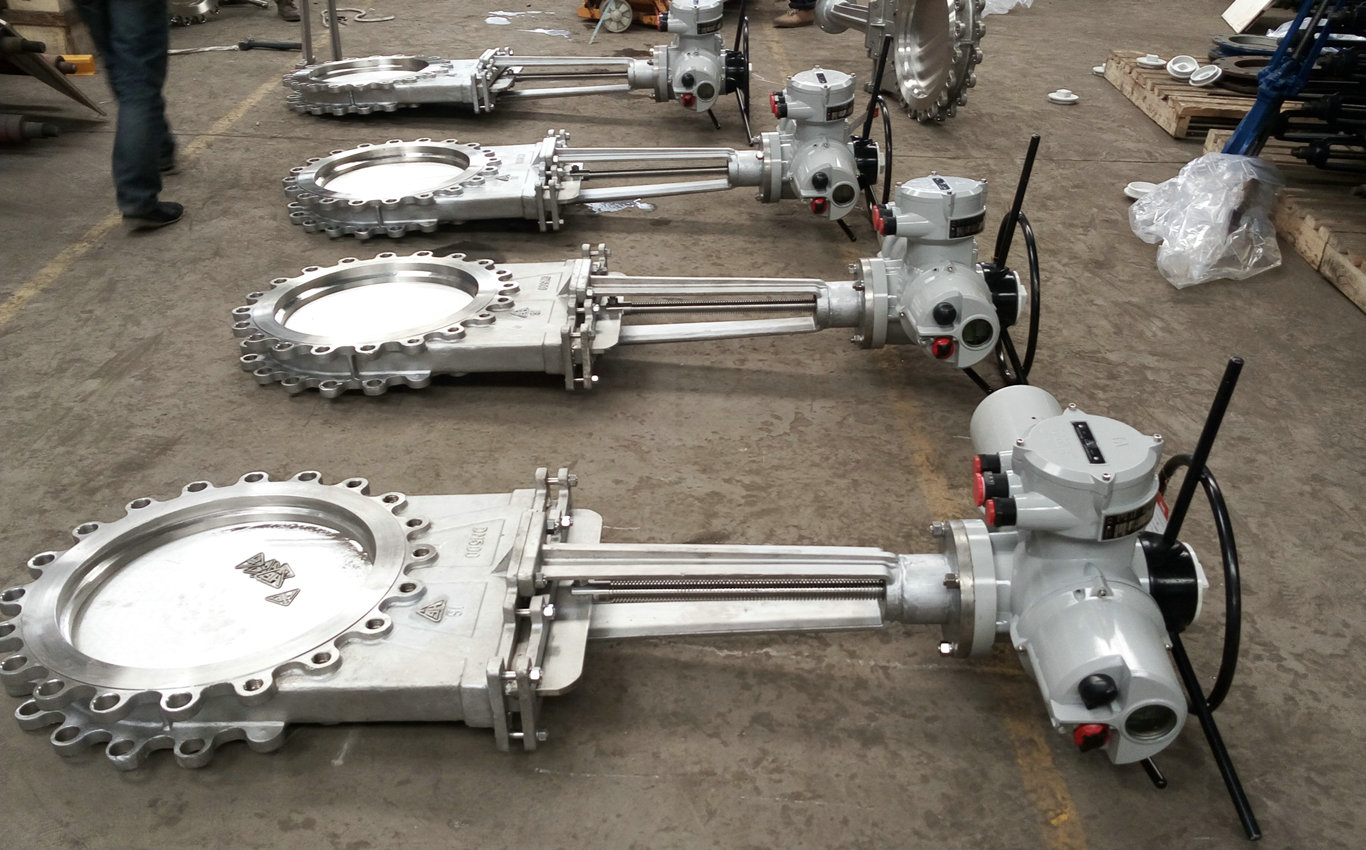

電動刀閘閥實物圖片:


售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。
