磅級電站閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,磅級電站閘閥售前、售中、售后專業服務。

  產品名稱: 磅級電站閘閥   產品型號: Z61Y,Z60Y,Z961Y,Z960Y
  驅動方式: 手動,電動,氣動,傘齒輪   連接形式: 焊接,法蘭
  結構形式: 楔式   密封結構: 硬密封
  壓力范圍: 150LB-3500LB   公稱通徑: 1/2-24
  常用材質: WCB,鉻鉬鋼,不銹鋼,合金鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

磅級電站閘閥制造驗收技術標準
1、制造驗收技術條件按日本火力發電閥標準的E101的規定;
2、閥門結構長度按E101的規定;
3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸

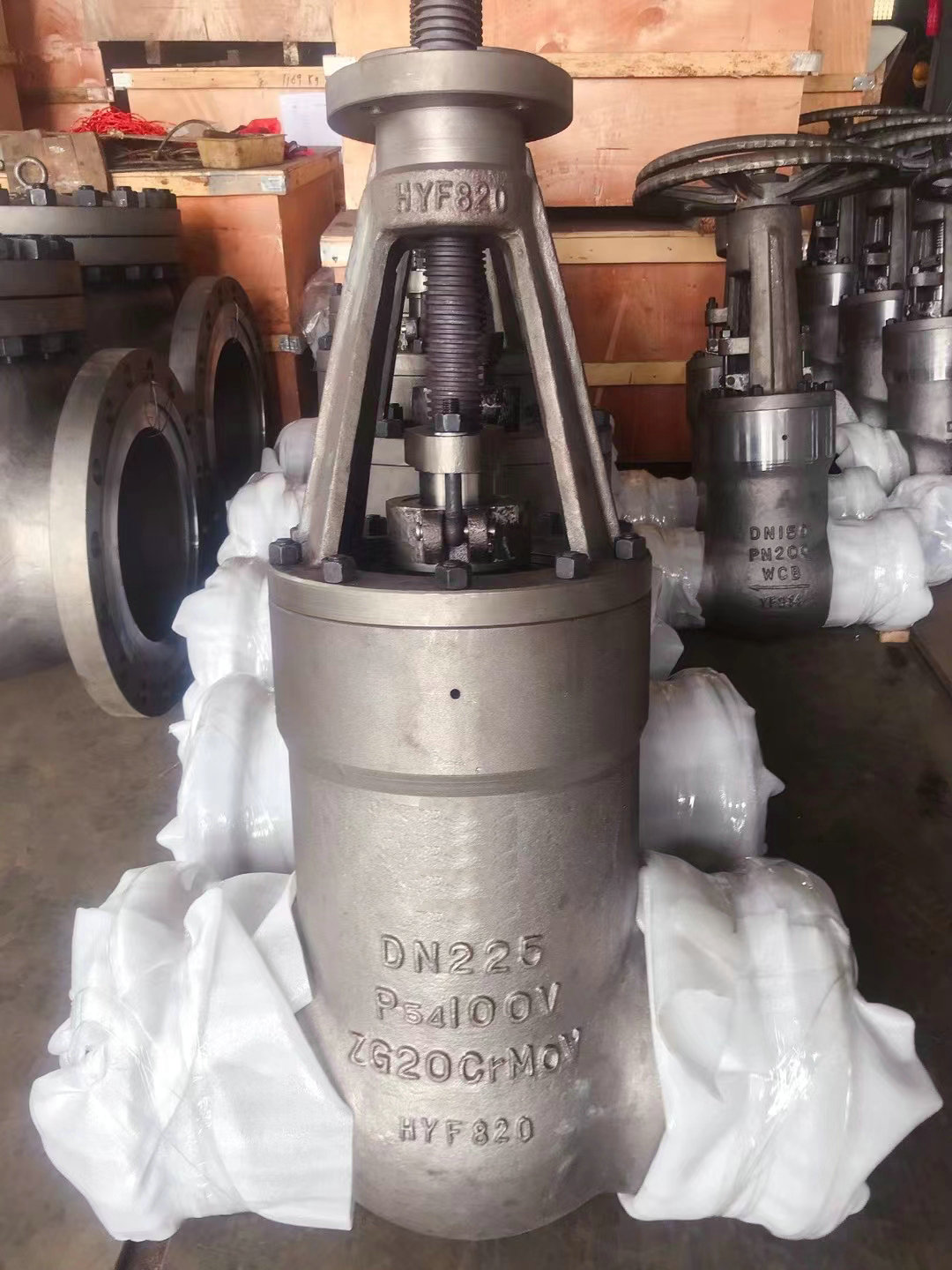

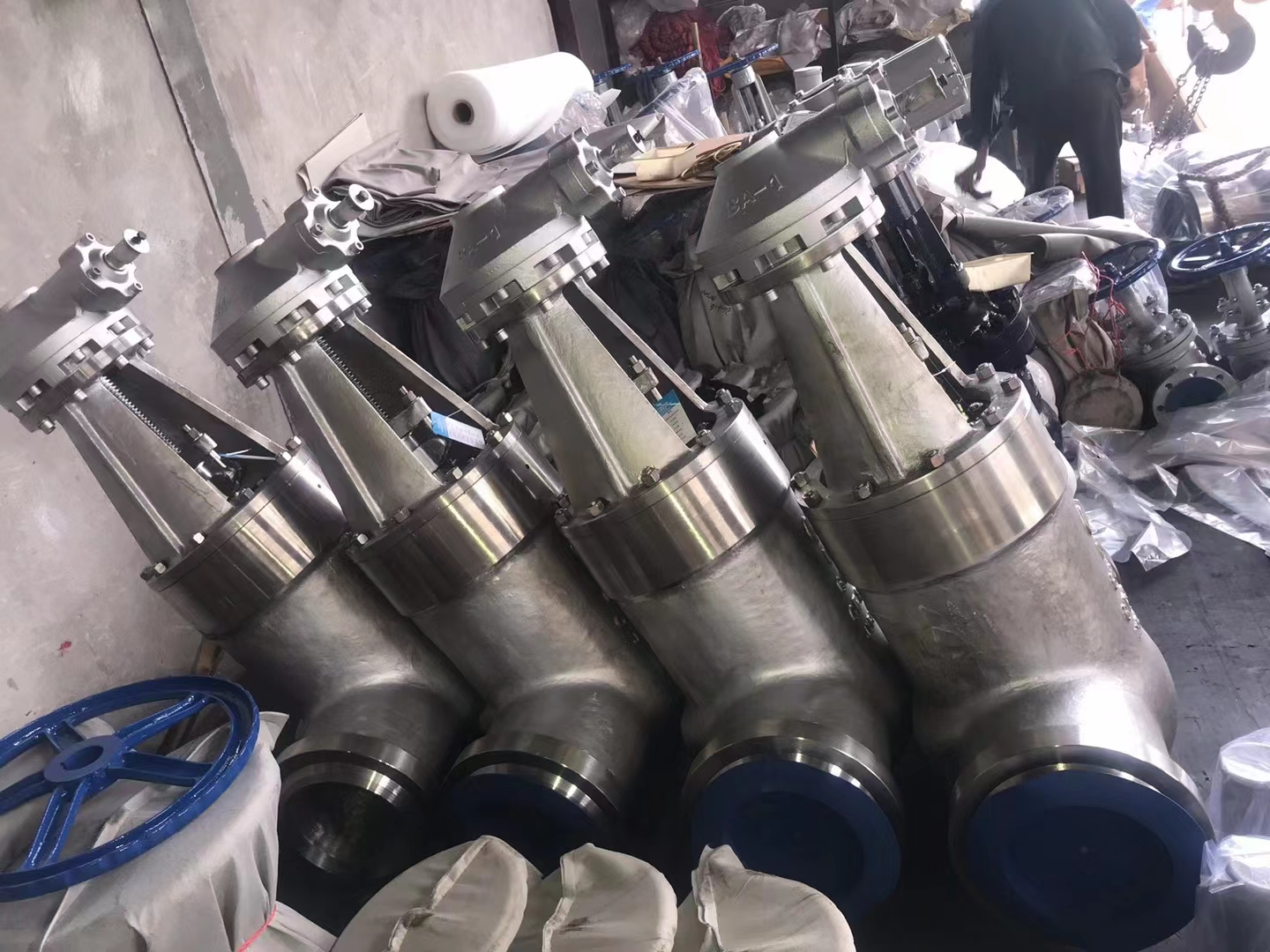

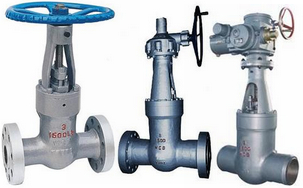

磅級電站閘閥,美標磅級電站閘閥實物圖片:


磅級電站閘閥,美標磅級電站閘閥實物圖

磅級電站閘閥,美標磅級電站閘閥適用規范 Applicable specification

殼體材料
Shell material

適用溫度/℃
Applicable temperature

適用介質
Applicable medium

ASTM A216 WCB

≤425

蒸汽、水
Steam、Water

ASTM A217 WCl

≤450

ASTM A217 WC6

≤550

ASTM A217 WC9

≤590

磅級電站閘閥主要零件材料 Material for Main Parts

零件名稱
Part Name

材料牌號 Material Designation

閥 體
Body

WCB

WCl

WC6

WC9

閘 板
Disc

WCB

WCl

WC6

WC9

閥 蓋
Bonnet

25

15CrMoVA

12CrMoVA

12CrMoVA

WCB

WCl

WC6

WC9

閥 桿
Stem

38CrMoAlA
1Crl7Ni2

38CrMoAlA
1Crl7Ni2

38CrMoAIA

38CrMoAIA

20CrlMo1V1A

20Cr1MoVA

填 料
Packing

增強柔性石墨 Flexible Graphite

支 架
Yoke

WCB

WCB

WCB

WCB

WCl

WC6

WC9

密封環
Sealing ring

S軟鋼(增強柔性石墨)
S Soft steel(flexible graphite)

S軟鋼
S Soft steel

F軟鋼
F Soft steel

閥桿螺母
Stem nut

zQAL9-4或A439 D2

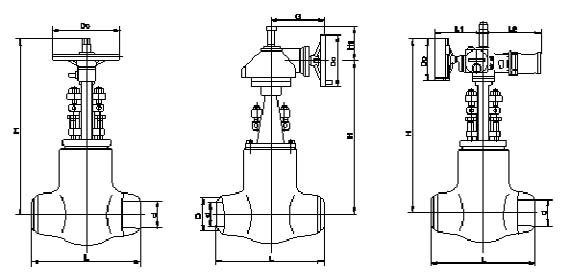

磅級電站閘閥主要尺寸結構圖及重量 Main dimensions and weight

磅級電站閘閥尺寸結構圖


公稱通徑
NPS/in.
Nominal
diameter

外形尺寸和連接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

D0

磅級電站閘閥Z6(1、0)Y-1500Lb

2(1/2)

56

254

671

200

48

3

64

305

692

200

58

4

84

406

790

230

98

5

1OO

483

875

260

128

6

126

559

1055

360

215

8

158

711

1148

41O

387



公稱通徑
NPS/in.
Nominal
diameter

外形尺寸和連接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

D0

磅級電站閘閥Z6(1、0)Y-2000Lb

2(1/2)

50

330

640

200

50

3

60

368

690

230

82

4

80

457

806

260

134

5

96

533

984

360

174

6

118

610

1090

41O

338

公稱通徑
NPS/in.
Nominal? diameter

外形尺寸和連接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

DO

磅級電站閘閥Z6(1、0)Y-2500Lb

2(1/2)

46

330

639

200

70

3

54

368

680

230

90

4

70

457

805

260

142

5

86

533

965

360

191

6

104

610

1070

41O

339

公稱通徑
NPS/in.
Nominal? diameter

外形尺寸和連接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

DO

磅級電站閘閥Z6(1、0)Y-3500Lb

3

44

440

745

260

196

4

56

540

860

300

283

公稱通NPS/in.
Nominal diameter

外形尺寸和連接尺寸/mm Dimensions

重量/kg
weight

d

L

H

DO

L1

L2

磅級電動閘閥Z96(1、0)Y-1500Lb

2(1/2)

56

254

520

200

140

243

93

3

64

305

523

200

140

243

110

4

84

406

599

508

198

281

168

599

305

400

555

208

5

100

483

678

508

198

281

189

678

305

400

555

232

6

126

559

793

305

410

565

358

793

305

420

654

444

8

158

711

813

305

410

565

517

813

305

420

654

561

10

200

864

988

457

440

688

852

988

305

420

654

823

12

250

991

1141

305

420

654

1122

1156

457

440

688

1150

14

280

1067

1249

610

690

-

1765

16

318

1194

1351

610

690

-

2429

18

360

1346

1535

610

690

-

2454

1540

610

715

-

2524

20

406

1473

1726

610

690

-

3334

1731

610

715

-

3380

22

450

1600

1921

610

690

-

4409

1926

610

715

-

4648

磅級電動閘閥Z96(1、0)Y-2000Lb

2(1/2)

50

33

540

200

140

243

202

3

60

368

558

508

198

332

149

4

80

457

654

305

400

555

245

5

96

533

780

305

400

555

280

780

305

410

565

323

6

118

61O

830

305

410

565

419

8

148

762

960

305

410

565

626

960

305

420

654

715

10

180

914

1020

305

420

654

1020

1024

457

440

688

1050

12

222

1041

1150

457

440

688

1320

1166

610

690

-

1358

14

254

1118

1230

457

440

688

1810

1240

610

690

-

1840

16

294

1245

1330

610

690

-

2270

1350

610

715

-

2300

公稱通NPS/in.
Nominal diameter

外形尺寸和連接尺寸/mm Dimensions

重量/kg
weight

d

L

H

DO

L1

L2

Z96(1、0)Y-2500Lb

2(1/2)

46

330

533

508

198

332

143

533

200

140

243

116

3

54

368

549

508

198

332

160

549

200

140

243

134

4

70

457

653

508

198

332

251

644

305

410

565

294

5

86

533

760

305

400

555

324

774

305

400

565

341

6

104

610

850

305

400

555

479

861

305

410

565

564

8

130

762

847

305

410

565

725

860

305

420

654

750

10

162

914

1021

305

420

654

1152

1050

610

690

-

1220

12

210

1041

1125

457

440

688

1520

1149

610

690

-

1558

14

234

1118

1221

610

690

-

1869

16

264

1245

1390

610

690

-

2826

1395

610

715

-

3084

Z96(1、0)Y-3500Lb

3

44

440

620

508

198

332

269

623

305

400

555

305

4

56

540

721

305

400

555

398

730

305

410

565

437

5

74

616

796

305

410

565

507

796

305

420

654

592

6

88

692

857

305

410

565

605

857

305

420

654

691

8

116

846

1041

305

420

654

1088

1051

457

440

688

1179

10

142

1000

1197

457

440

688

1700

1207

610

690

-

2031

12

174

1124

1338

610

690

-

2708

14

196

1219

1455

610

715

-

3180

1440

610

690

-

3131

18

252

1499

1915

610

715

-

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。


相關產品:高壓閘閥 更多相關產品:保溫閘閥
