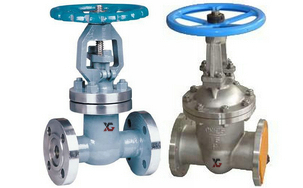

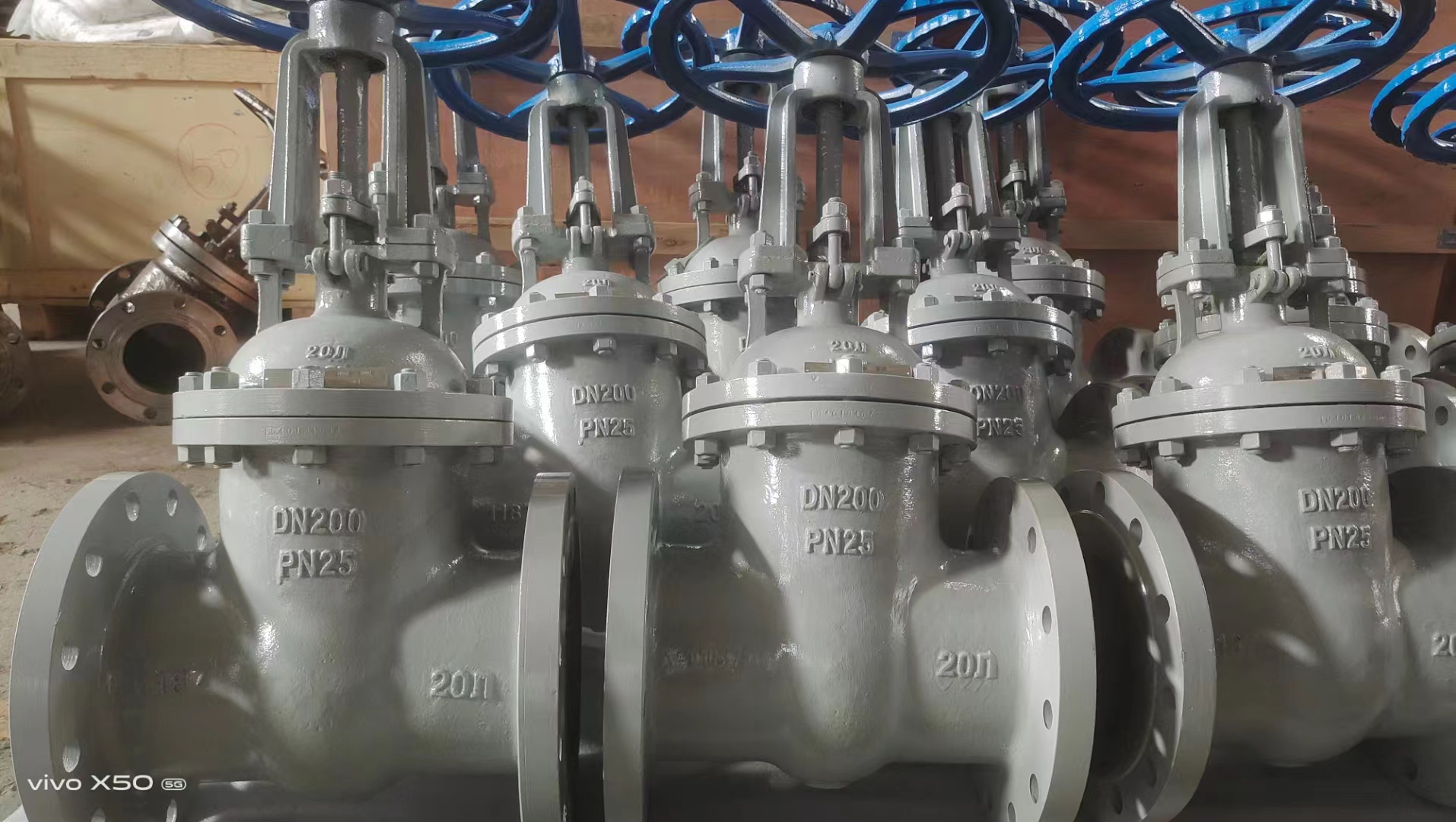

鑄鋼閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,鑄鋼閘閥售前、售中、售后專業服務。

  產品名稱: 鑄鋼閘閥   產品型號: Z41H
  驅動方式: 手動,氣動,電動,傘齒輪   連接形式: 法蘭,焊接,螺紋
  結構形式: 楔式   密封結構: 硬密封
  壓力范圍: 1.6-16Mpa   公稱通徑: DN15-600
  常用材質: WCB,鉻鉬鋼,不銹鋼,合金鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


鑄鋼閘閥產品介紹:

鑄鋼法蘭閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限制.不擾流、不降低壓力.形體簡單.結構長度短.制造工藝性好.適用范圍廣等特點。

鑄鋼法蘭閘閥的種類,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥,楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。

鑄鋼閘閥操作方式有:手動、齒輪傳動、電動、氣動等。

鑄鋼閘閥應用范圍:

鑄鋼法蘭閘閥適用于公稱壓力PN1.6~6.4MPa,工作溫度-29~600℃的石油、化工、藥類、化肥、電力行業等各種工況的管路上,切斷或接通管路介質,不能作調節和節流。適用介質為:水、油品、蒸氣、酸性介質等。

鑄鋼閘閥結構特點:

閘閥的結構設計合理,密封可靠,通道流暢,流阻系數小。

閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

采用楔式彈性閘板或鋼性楔式單閘板結構,中大口徑設置滾動軸承,開關靈活,啟閉輕松。

閥桿經調質及表面氮化處理,有良好的抗腐蝕性,抗擦傷性和耐磨性。

可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。

閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。

閘閥的安裝與維護應注意以下事項:

手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。

雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。

帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。

帶傳動機構的閘閥,按產品使用說明書的規定安裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

鑄鋼閘閥的安裝使用

1.安裝前須檢查閥門內腔和密封面等部位,不允許有污物或砂粒附著;

2.各連接部位螺栓,要求均勻擰緊;

3.檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活;

4.用戶在安裝閥門前,必須校對閥門型號,連接尺寸及注意介質流向,保證與閥門要求一致性;

5.用戶在安裝閥門時,必須預留閥門驅動的必要空間;

6.驅動裝置的接線須按線路圖進行;

7.閘閥產品必須定期保養,不得隨意碰撞及擠壓,以免影響密封。

鑄鋼法蘭閘閥標準規范:

設計制造標準:GB/T 12234-2007

結構長度標準:GB/T 12221-2005

連接法蘭標準:GB/T 9113

壓力溫度等級:GB/T 12224-2005

試驗檢驗標準:GB/T 13927-2008

鑄鋼閘閥性能規范:

型號

公稱壓力
(MPa)

實驗壓力

工作溫度(℃)

適用介質

強度水(MPa)

密封(水)空氣(MPa)

低壓密封空氣(MPa)

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸類

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸類

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸類

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸類

鑄鋼閘閥主要零件材質:

閥體/閥蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名稱

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

閘板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

閥桿

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE編織

PTFE編織

PTFE編織

PTFE編織

石墨

墊片

304L+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨

壓蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料壓環

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

鑄鋼閘閥1.6MPa主要連接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

鑄鋼閘閥2.5MPa主要連接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

鑄鋼閘閥4.0MPa主要連接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

鑄鋼閘閥6.4MPa主要連接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

170

190

210

230

240

250

280

320

350

400

450

550

650

750

850

950

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

1145

1280

1450

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

560

640

800

800

鑄鋼閘閥10.0MPa主要連接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

L

mm

170

190

210

230

240

250

280

310

350

400

450

550

650

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

W

mm

120

120

160

180

240

280

320

360

400

450

560

640

720

鑄鋼閘閥16.0MPa主要連接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

170

190

210

230

240

300

340

390

450

525

600

750

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
