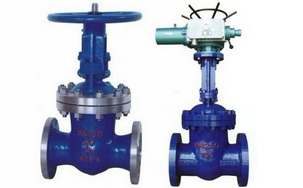

鉻鉬鋼閘閥產品介紹：
Z41Y法蘭閘閥溫度可達550攝氏度左右。為閥體鉻鉬鋼材質的楔式法蘭閘閥：可手動或配電動裝置、法蘭連接、明桿楔式剛性單閘板。閥座密封面材料為硬質合金，壓力范圍：壓力1.6MPa~16.0MPa(PN16I~PN160I)；口徑：DN15~DN600。
鉻鉬鋼閘閥主要性能參數
型號
| 公稱壓力
| 適用溫度/℃
| 適用介質
|
Z41Y-16I
| 1.6MPa
| ≤550
| 水、蒸汽、油品、非腐蝕性介質
|
Z41Y-25I
| 2.5MPa
|
Z41Y-40I
| 4.0MPa
|
Z41Y-64I
| 6.4MPa
|
Z41Y-100I
| 10.0MPa
|
Z41Y-160I
| 16.0MPa
|
產品各部件材料表：
Z41Y鉻鉬鋼閘閥零部件材料比對：
型號材料
| 閥體、閥蓋、閘板
| 閥桿
| 密封面
| 填料
|
Z41Y
| 碳素鋼
| 鉻不銹鋼
| 堆焊硬質合金
| 石棉石墨或柔性石墨
|
Z41H
| 鉻鎳鉬鈦鋼
| 鉻鎳鉬鈦鋼
| 鉻不銹鋼
|

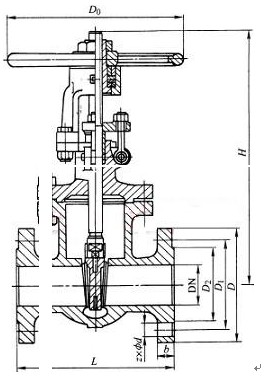

Z41Y鉻鉬鋼閘閥外形及結構尺寸：
DN 口徑
| DN/in
| L
| D
| D1
| D2
| b
| z×Φd
| H≈
| D0≈
| 重量/kg
|
50
| 2
| 178
| 152
| 120.5
| 120.5
| 16
| 4×Φ19
| 323
| 200
| 23
|
65
| 21/2
| 190
| 178
| 139.5
| 139.5
| 18
| 4×Φ19
| 347
| 250
| 32
|
80
| 3
| 203
| 190
| 152.5
| 152.5
| 19
| 4×Φ19
| 383
| 250
| 40
|
100
| 4
| 229
| 229
| 190.5
| 190.5
| 24
| 8×Φ19
| 457
| 300
| 63
|
125
| 5
| 254
| 254
| 216
| 216
| 24
| 8×Φ22
| 632
| 300
| 66
|
150
| 6
| 267
| 279
| 241.5
| 241.5
| 26
| 8×Φ22
| 635
| 350
| 108
|
200
| 8
| 292
| 343
| 298.5
| 298.5
| 29
| 8×Φ22
| 762
| 350
| 181
|
250
| 10
| 330
| 406
| 362
| 362
| 31
| 12×Φ25
| 895
| 400
| 263
|
300
| 12
| 356
| 483
| 432
| 432
| 32
| 12×Φ25
| 1080
| 500
| 346
|
350
| 14
| 381
| 533
| 476
| 476
| 35
| 12×Φ29
| 1295
| 600
| 488
|
400
| 16
| 406
| 579
| 540
| 540
| 37
| 16×Φ29
| 1435
| 600
| 621
|
450
| 18
| 432
| 635
| 578
| 578
| 40
| 16×Φ32
| 1626
| 650
| 814
|
500
| 20
| 457
| 698
| 635
| 635
| 43
| 20×Φ32
| 1829
| 650
| 992
|
600
| 24
| 508
| 813
| 749.5
| 749.5
| 48
| 20×Φ35
| 2175
| 700
| 1492
|
750
| 30
| 610
| 984
| 914.5
| 914
| 75
| 28×Φ35
| 2692
| 700
| 2272
|
