雙閘板閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,雙閘板閘閥售前、售中、售后專業服務。

  產品名稱: 雙閘板閘閥   產品型號: Z42H,BZ44Y,BZ64Y
  驅動方式: 手動,電動   連接形式: 法蘭,焊接
  結構形式: 雙閘板   密封結構: 硬密封
  壓力范圍: 1.6-10.0MPa   公稱通徑: DN50-900
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

雙閘板閘閥產品介紹:

Z42H型楔式雙閘板閘閥–除具有彈性座封座封閘閥的優點之外.并可以較直觀顯示閥門開度.啟閉迅速可靠,應用于消防及工業系統。安裝于距地面位置。Z42H因閘板分為雙閘板,所以閘板的彈性比Z41H單閘板閘閥要好些。

Z42H雙閘板閘閥的主要零件材料如下:

閥體、閥蓋:碳鋼(鑄鋼)

閥桿:2Cr13碳鋼

閘板:碳鋼

閥桿螺母:鋁鐵青銅

填料:石墨石棉盤根

手輪:球墨鑄鐵

設計與制造

GB/T12234JB/T3595

結構長度

GB/T12221

法蘭連接尺寸

GB9113JB/T79

檢驗與試驗

JB/T3595JB/T9092

壓力與溫度基準

JB/T3595ANSIB16.34

雙閘板閘閥產品性能規范

公稱壓力

100

強度試驗

MPa

15.0

密封試驗

11.0

上密封試驗

11.0

氣體密封試驗

0.6

雙閘板閘閥主要零件材料及使用范圍

產品型號

Z42Y-100Z942Y-100

Z42Y-100VZ942Y-100V

閥體

WCB

WC6/WC9

閥蓋

WCB

12Cr1MoV

閥桿

38CrMoAlA

25Cr2MoV

閘板

25/WCB

WC6/WC9

萬向頂

38CrMoAlA

38CrMoAlA

螺栓

B7

25Cr2MoV

適用介質

水,汽,油品等

水,汽,油品等

工作溫度

425℃

550/590℃

雙閘板閘閥主要連接尺寸,外形尺寸及重量

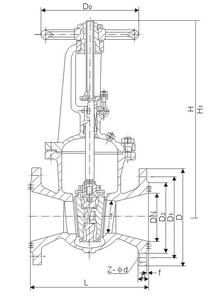

雙閘板閘閥外形結構圖

 Z42H-100Z42Y-100

Z42H-100VZ42Y-100V型

公稱壓力
PN(MPa)
公稱通徑
連接尺寸mm
外形尺寸mm
重量
Kg
D
D1
D2
D6
b
F1
f
Z-d
L
W
H
10
100
265
210
172
150
38
4.5
3
8-30
350
360
575
88
125
310
250
210
176
42
4.5
3
8-34
400
400
725
168
150
350
290
250
204
46
4.5
3
12-34
450
500
758
235
200
430
360
312
260
54
4.5
3
12-41
550
600
898
338
225
470
400
352
287
56
4.5
3
12-41
650
600
1028
521
250
500
430
382
313
60
4.5
3
12-41
650
640
1049
558
300
585
500
442
364
70
4.5
4
16-48
750
540
1208
686

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
