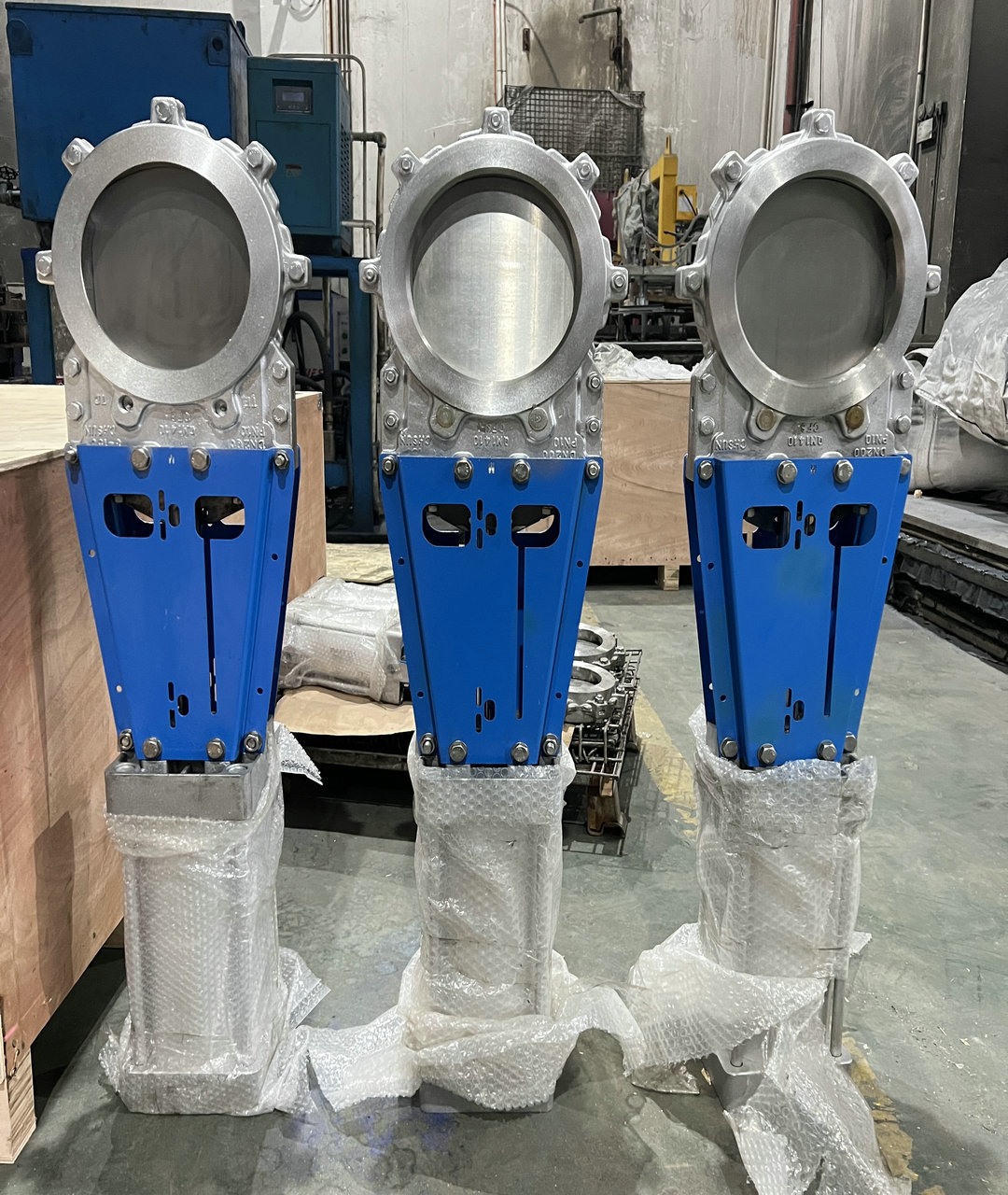

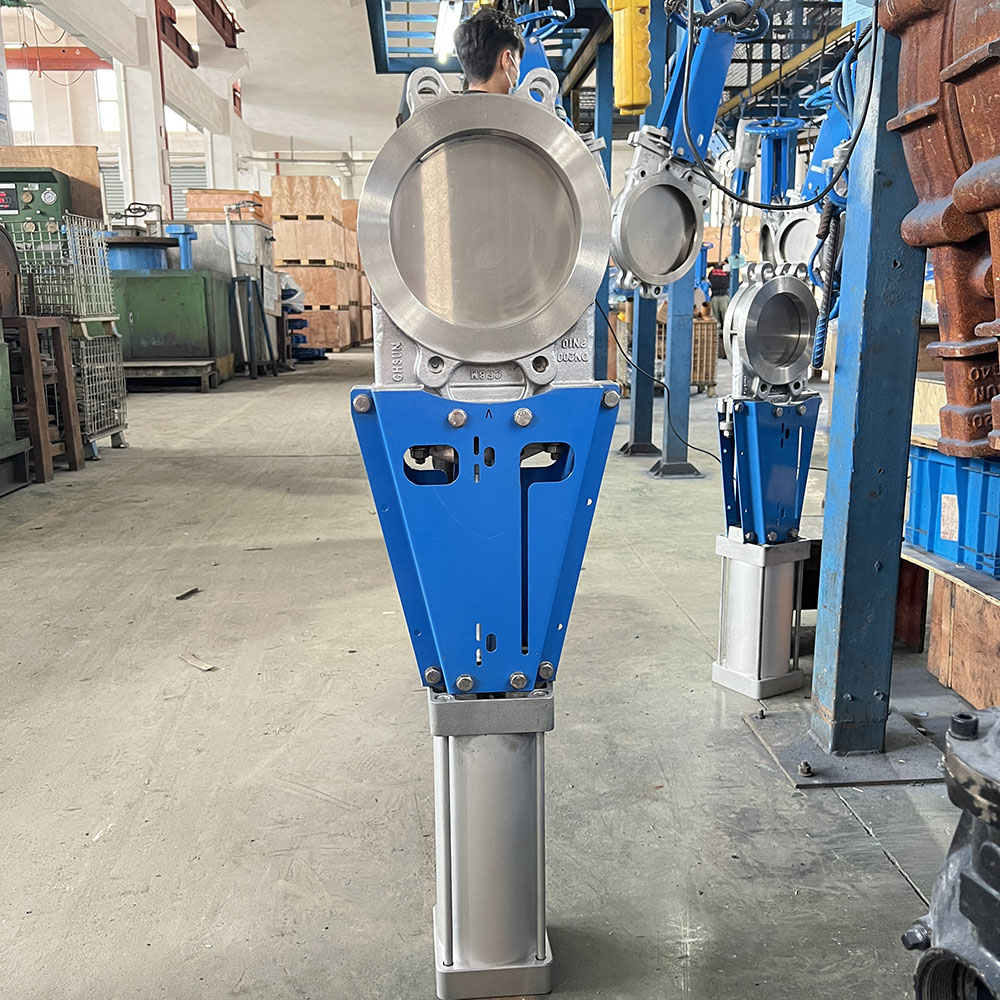

氣動刀閘閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動刀閘閥售前、售中、售后專業服務。

  產品名稱: 氣動刀閘閥   產品型號: PZ673X,PZ673F,PZ673H,PZ673Y
  驅動方式: 氣動,電動,手動   連接形式: 法蘭,對夾式
  結構形式: 刀型   密封結構: 硬密封,軟密封,單面密封,雙面密封
  壓力范圍: PN10 PN16 150LB   公稱通徑: DN50- DN1200
  常用材質: 鑄鐵,WCB,不銹鋼,雙相鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程



氣動刀閘閥,氣動插板閥產品概述:

是設備生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制,配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等材質。氣動刀閘閥,氣動插板閥特別適合造紙行業、化工、煤炭、污水、制糖等行業。

 氣動刀閘閥,氣動插板閥可選附件

1、單或雙控電磁閥(有24V、220V等電壓供選擇,必要時可選防爆電磁閥)。

2、接近開關。

3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。

4、電/氣閥門定位器(調節型用)。

氣動刀閘閥,氣動插板閥產品特點

1、閥門采用整體式設計,,流體阻力小,操作靈活方便。

2、氣動刀閘閥螺桿傳動采用雙平面軸承設計,使得傳動摩擦力大大減少,從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封,且采用O形圈預緊提供預緊力使密封座緊貼閥瓣,泄露量大大減少,對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

4、固定導向爪,無凹槽設計,不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要,選擇金屬硬密封或軟密封:閘板采用表面鍍鉻或離子氮化處理,使閘板更耐磨,密封面使用壽命更長;軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR,密封性好,耐腐蝕。

6、介質適應范圍廣:良好的密封性能和經濟實用性強,操作可手動、氣動、電動,實用范圍非常廣。

 氣動刀閘閥,氣動插板閥設計標準

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

 氣動刀閘閥,氣動插板閥規格參數

尺寸范圍:  DN50~600mm   NPS 2”-24”  (大口徑按需定制)

 工作壓力:  DN50~DN250: 10Bar  NPS2~NPS10:150Psi

DN300~DN450: 7Bar  NPS12~NPS18:90Psi

DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用溫度:  -29...+800℃

 密封等級:

  硬密封IV級密封 軟密封VI級密封 *試壓標準參照 MSS SP-81

 閥體材質:  鑄鋼, 不銹鋼,  特殊材質

 閥芯/閥桿材質:  不銹鋼硬化處理, 特殊材質硬化處理

 閥座材質:  不銹鋼硬化處理   EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 結構長度:   MSS SP-81

 法蘭標準:  GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 應用范圍:  制漿造紙,污水處理,食品飲料,化工行業,能源行業,鋼鐵行業等

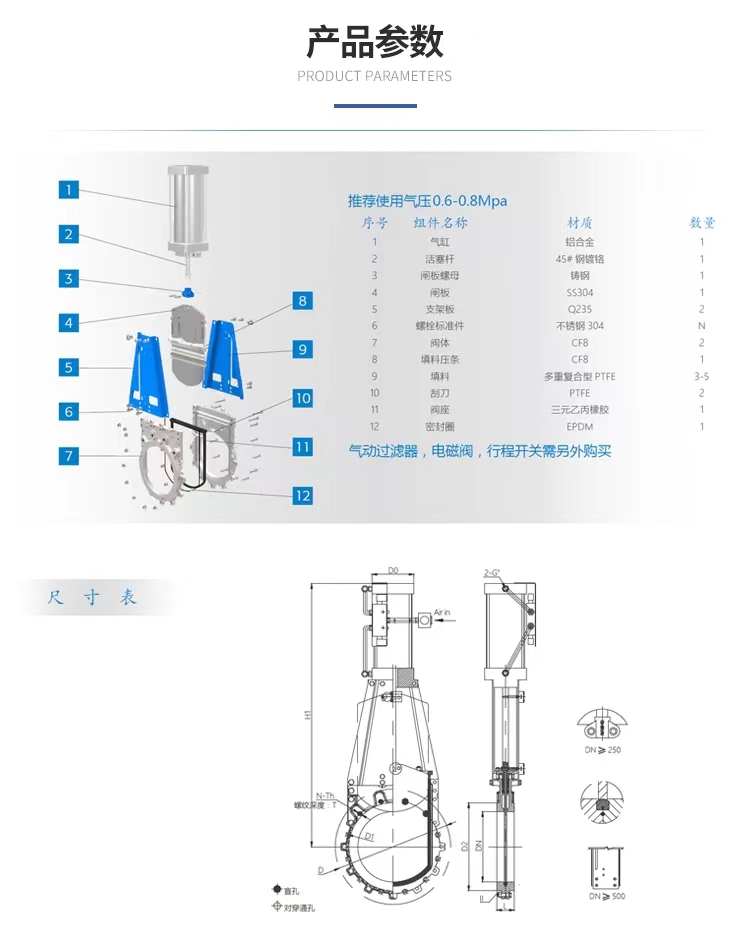

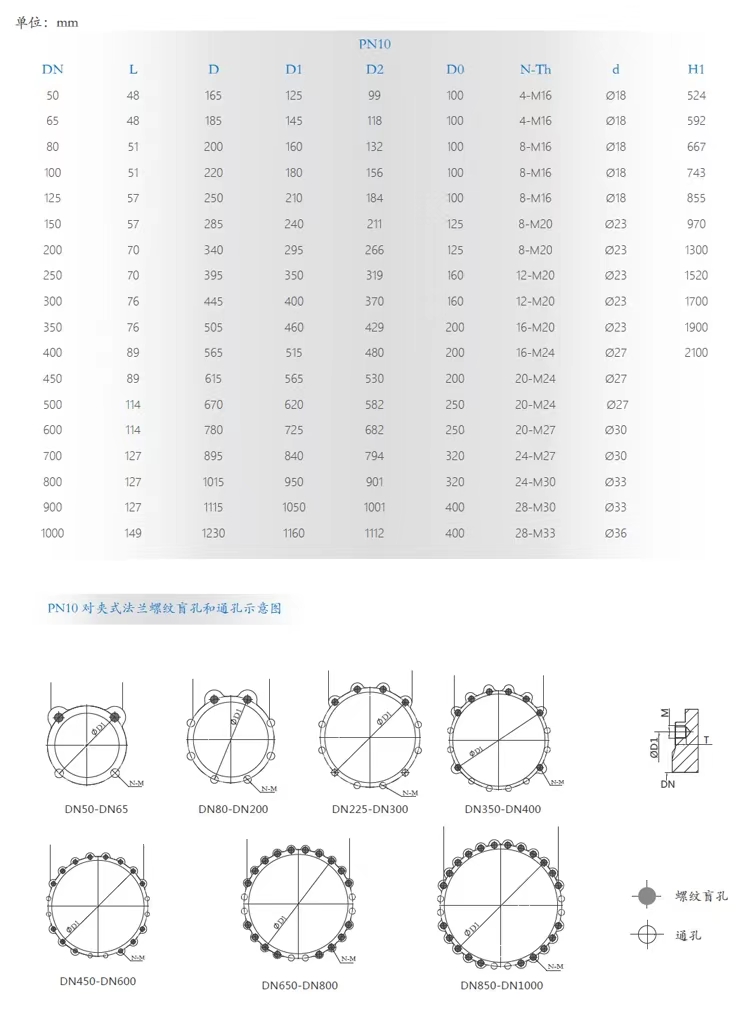

氣動刀閘閥,氣動插板閥參數外形尺寸結構圖

氣動刀閘閥,氣動插板閥參數外形尺寸結構圖

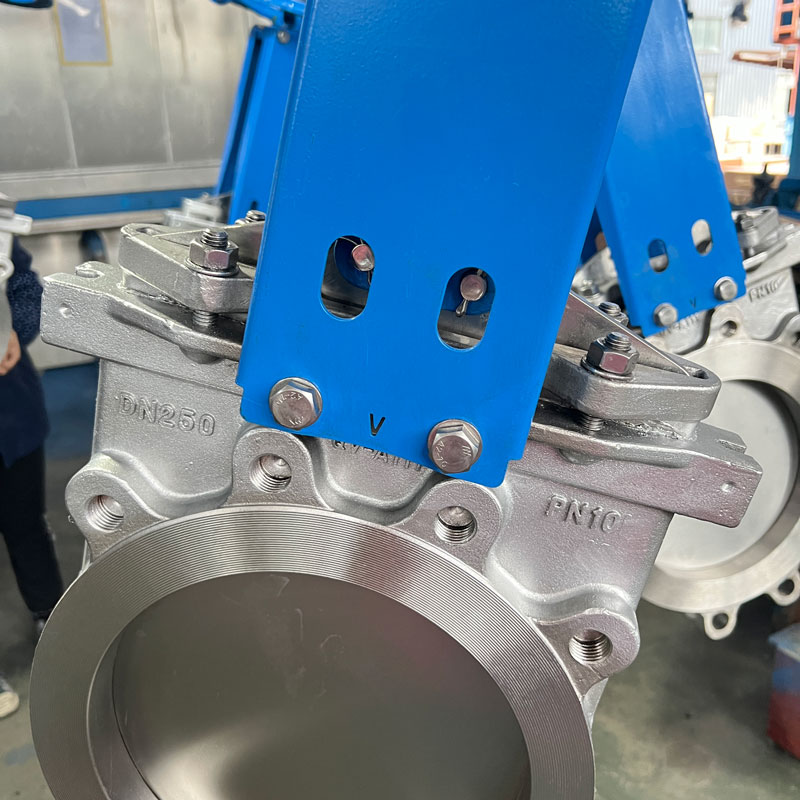

 氣動刀閘閥,氣動插板閥產品特點:

1.    閥體:

a)     刀閘閥采用整體式結構,超薄閥體,全通徑流量,最大程度避免了介質外漏,流量損失,并且便于安裝使用。

b)     閥體流道底部采用固定導向爪來固定閘板,取代了溝槽設計,從而避免了介質積存導致閥門關閉時產生卡渣現象。

2.    閥芯:

a)     閘板底部采用刀型圓弧設計,因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。

b)     閘板采用PTFE點式導向,摩擦力小,避免了對閘板造成損傷。

c)     閘板厚度可以根據實際管道壓力進一步加厚。

3.    閥座:

a)     閥門采用了可更換式閥座設計(非本體式密封),密封面磨損后只需更換閥座,大大方便了閥門后期的維護,延長了閥門的使用壽命,從而降低了設備成本。

b)     可更換式閥座設計采用閥座蓋對閥座進行固定預緊,當閥座密封面密封不嚴,通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。

4.    其他:

a)     雙軸承設計大大減小了閥門的扭矩,便于閥門的啟閉。
